RCH8家用交流接触器

一,RCH8家用交流接触器适用范围

RCH8系列家用交流接触器(以下简称接触器)主要适用于交流50Hz(或60Hz),额定工作电压至400V额定工作流至63A的电路中,控制家用电器和类似用途的低感微感负载;也可用来控制家用电动机负载,此时控制功率要相应降低。

产品应用于家庭、宾馆、公寓等场所,实现自动化功能,应用于大规模生产的家用电器产品中。

符合标准:GB 17885、IEC 61095。

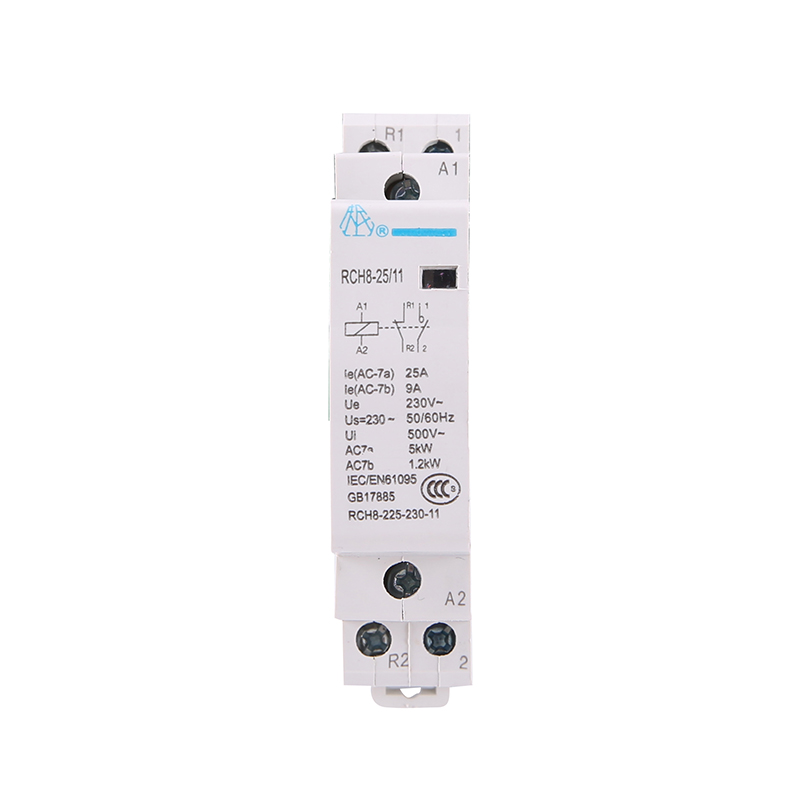

RCH8家用交流接触器乐发II500

RCH8家用交流接触器-乐发II500

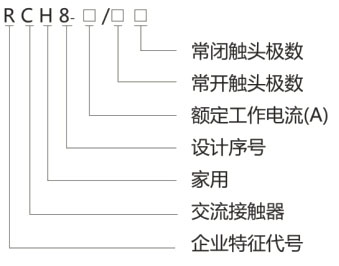

二,RCH8 型号及含义

RCH8家用交流接触器-乐发II500

常规型号:RHC8-25/11,RHC8-25/22,RCH8-63/11,RHC8-63/22



三,正常工作条件和安装条件

● 周围空气温度为:-5℃~+40℃,24小时内平均值不超过+35℃。
● 海拔高度:不超过2000m。
● 大气条件:安装地点的空气相对湿度在高温度为+40℃时不超过50%;在较低温度下允许有较高相对湿度;例如+20℃是达90%,对由于温度变化偶尔产生的凝露应采取特殊的措施。
● 污染等级:污染等级2。
● 安装类别:安装类别Ⅱ。
● 安装方式:采用TH35-7.5型钢安装轨安装。
● 防护等级:IP20



四,主要参数及技术性能

● 按极数分类:接触器分为二极和四极。

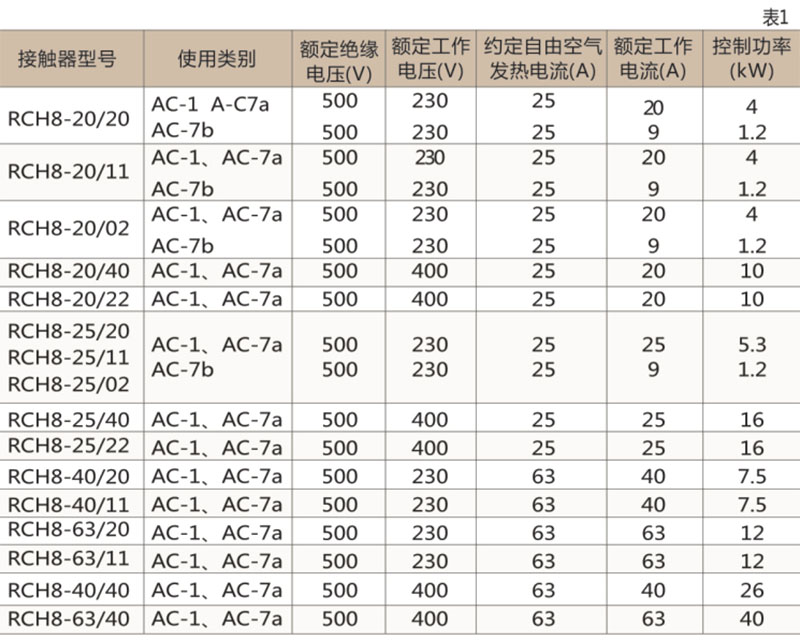

● 接触器的额定绝缘电压、约定自由空气发热电流、使用类别及其应对的额定工作电流和控制功率(见表1)。

RCH8家用交流接触器-乐发II500

动作(操作)条件:在周围空气温度为-5℃~+40℃范围内,对接触器的吸引线圈施以额定控制电源电压Us,使其发热至稳定状态时,接触器在(85%~110%)Us范围内任何电压下能可靠地闭合。其释放电压及不高于75%Us,又不低于20%Us。

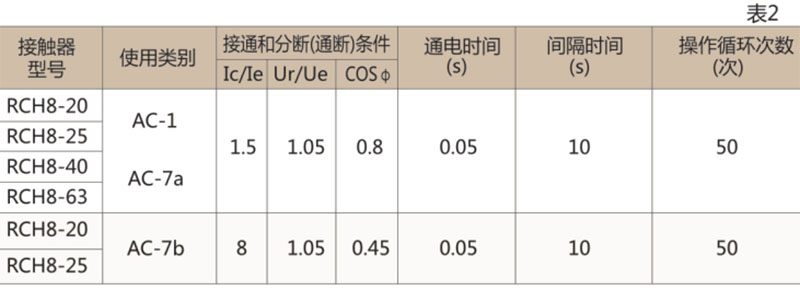

● 接通和分断能力(见表2)

RCH8家用交流接触器-乐发II500

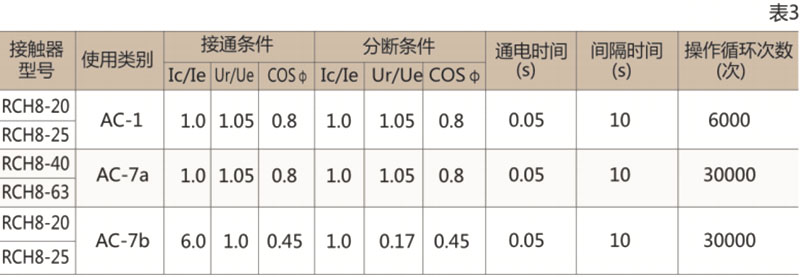

● 约定操作性能(见表3)

RCH8家用交流接触器-乐发II500

● 机械寿命:接触器的机械寿命不小于100万次。

● 电寿命试验的接通通断。接触器的电寿命不小于10万次。

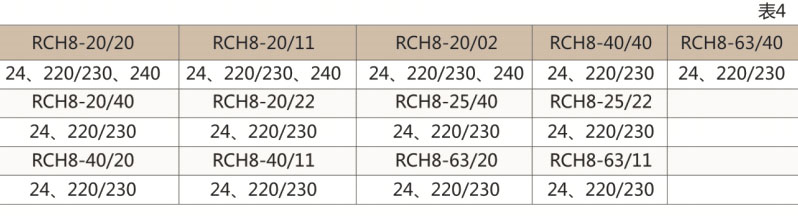

● 控制电路电压24V,220/230V,24V。

RCH8家用交流接触器-乐发II500

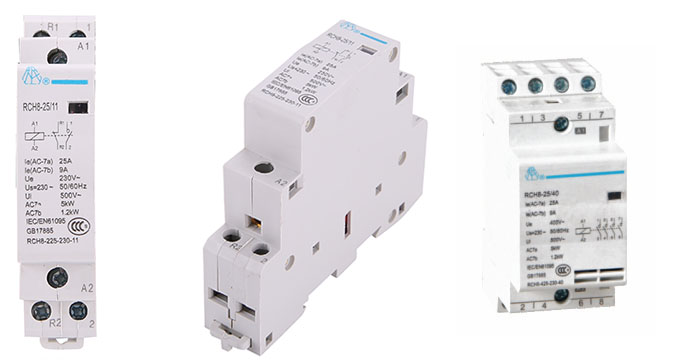

五,产品特点

乐发II500接触器属于模数化控制电器,结构新颖、体积小巧,其特点安装轨道化、尺寸模数化、造型艺术化、使用安全化,采用直动式倒装结构,可与小型断路器组合装于控制、照明箱内。采用优质绝缘材料,大大提高了安全性。外形美观,噪音小,适用于宾馆、医院等场所。



六,外形及安装尺寸

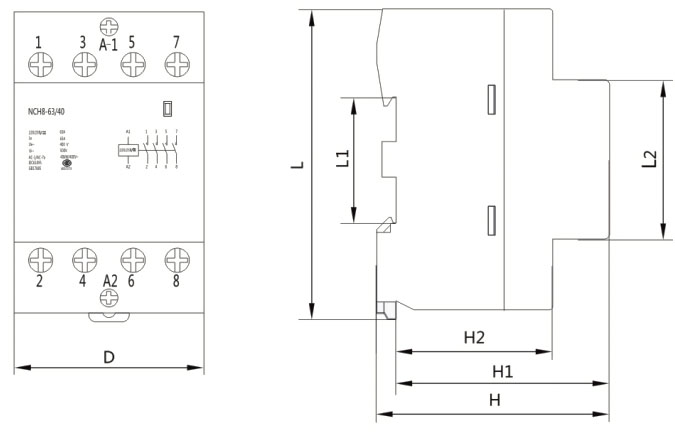

● 接触器的外形及安装尺寸见表5

RCH8家用交流接触器-乐发II500

RCH8家用交流接触器-乐发II500

RCH8家用交流接触器-乐发II500

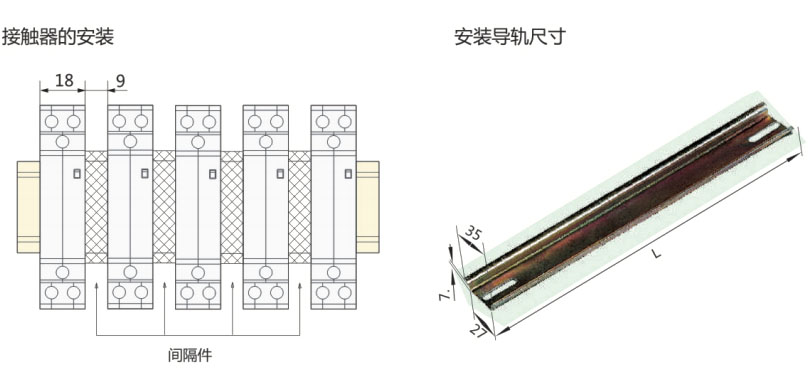

注:使用二级产品当接触器间、接触器与断路器间紧靠安装时,产品间必须安装间隔片,以利于散热;当配电箱内温度过高时,接触器需要降容使用。



七,订货须知

● 订货时需指出:乐发II500接触器完整型号名称;线圈电压;订货数量。

● 订货示例:

需要订购的产品型号名称
RCH8-20/20家用交流接触器;线圈电压:220/230V 50Hz;订购数量:100台。

订购时书写:RCH8-20/20 220/230V 50Hz 100台。



关键词:上海人民电器开关厂,RHC8-25/11,RHC8-25/22,RCH8-63/11,RHC8-63/22,
