CJ20系列交流接触器

一,CJ20交流接触器用途

乐发II500CJ20系列交流接触器(以下简称接触器),主要适用于交流50Hz、额定电压至660V、额定电流至630A的电力线路中,供远距离接通分析电路和频繁启动控制三相交流电动机之用,并与适当的热继电器或电子式保护装置组合成电磁起动器,以保护电路可能发生的操作过负荷。

接触器按GB14048.4、IEC60947-4-1标准设计、制造和检验。

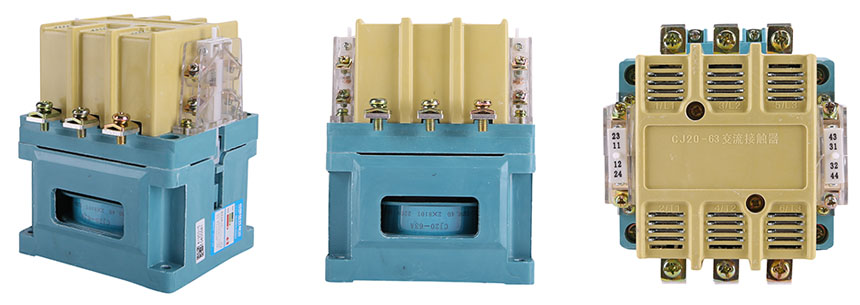

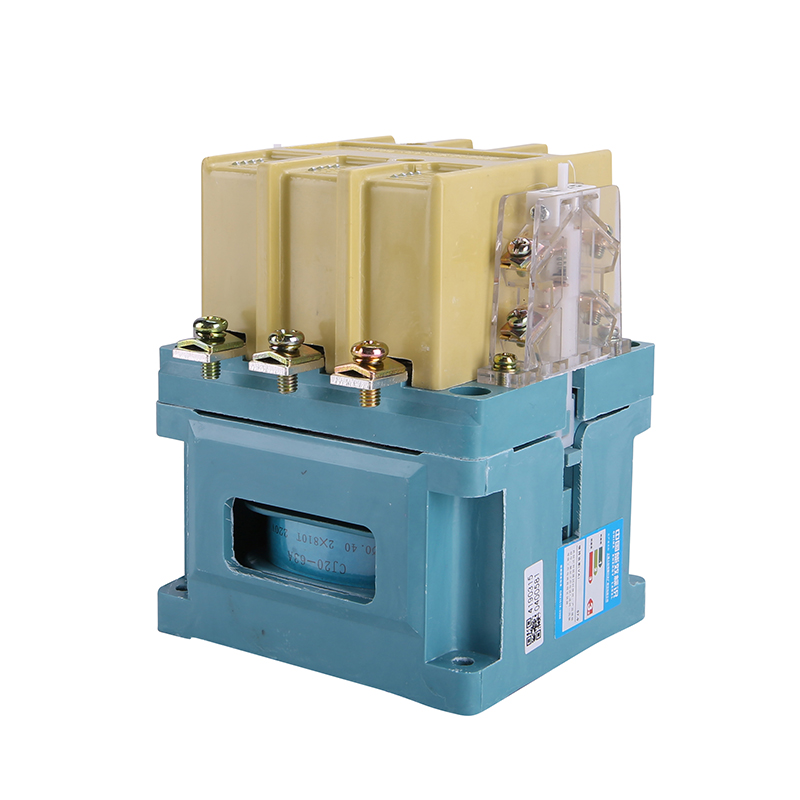

二,CJ20交流接触器乐发II500

CJ20系列交流接触器-乐发II500

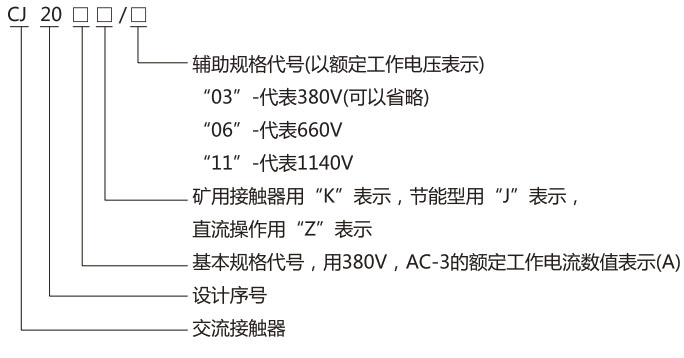

三,CJ20交流接触器型号及含义

CJ20系列交流接触器-乐发II500

常规型号:CJ20-63,CJ20-100,CJ20-160,CJ20-250



四,正常工作条件和安装条件

● 周围空气温度
周围空气温度不超过+40℃,且其24h内的平均温度值不超过+35℃。周围空气温度的下限为-5℃。
● 海拔:安装地点的海拔高度不超过2000m。
● 大气条件
高温度为+40℃时的相对湿度不超过50%,在较低温度下可允许有较高相对湿度,便如20℃时达90%,对由于温度变化偶尔产生的凝露应采取措施。
● 污染等级:3级。
● 安装类别:Ⅲ。
● 安装条件:接触器的安装面与垂直面的倾斜度不大于±5°。
● 冲击与振动:安装在无明显摇动和冲击振动的地方。



五,技术参数

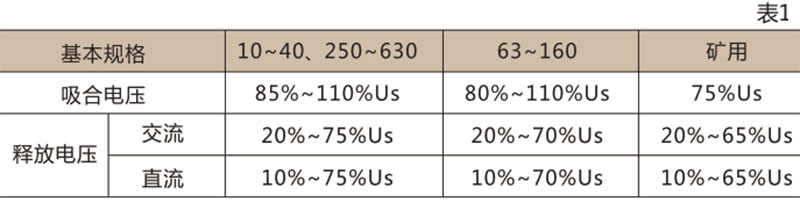

接触器动作特性见表1

CJ20系列交流接触器-乐发II500

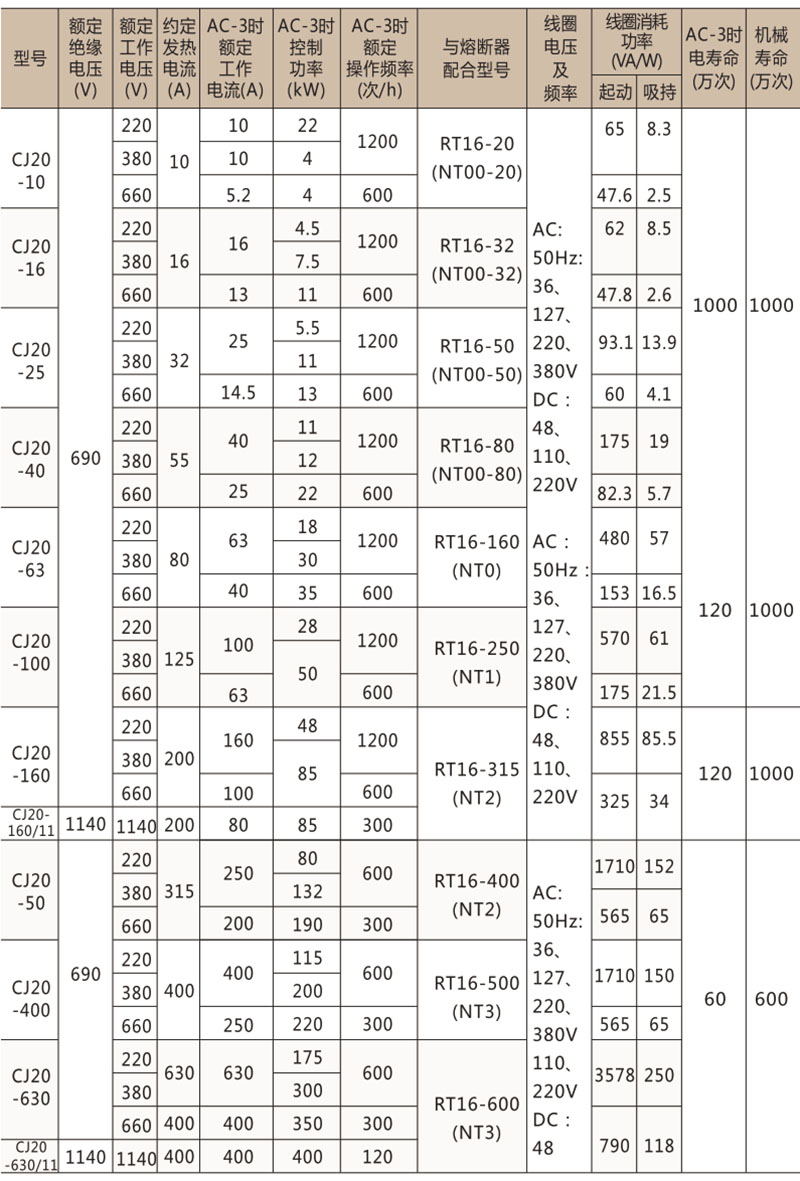

接触器主要技术数据见表2

CJ20系列交流接触器-乐发II500

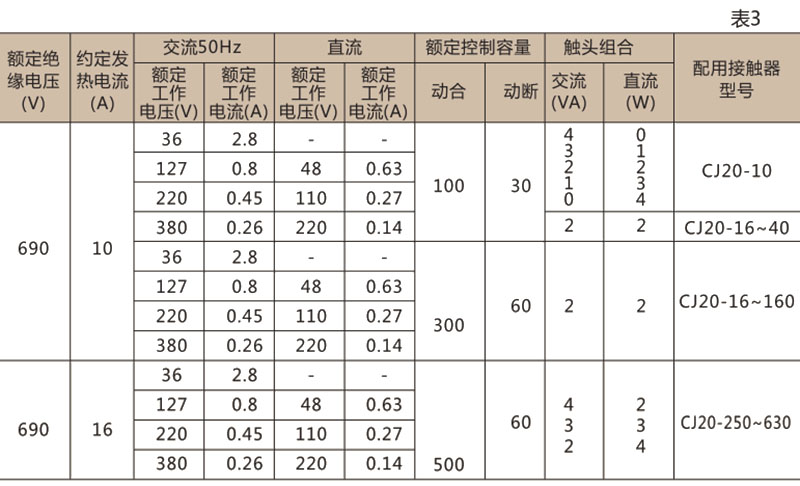

接触器辅助触头参数见表3

CJ20系列交流接触器-乐发II500

注:CJ20-250~630一般注明时为4动合,2动断。





六,CJ20外形及安装尺寸

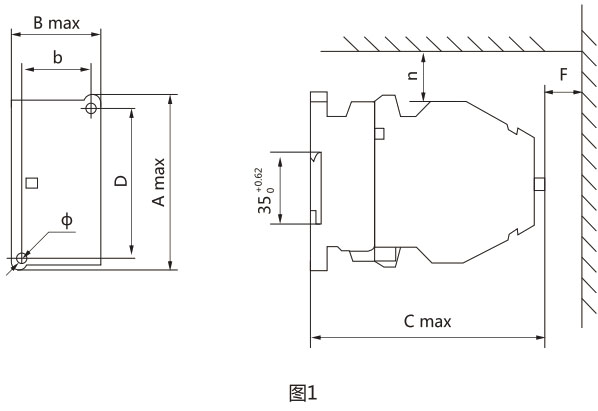

CJ20-10~40外形尺寸及安装尺寸见图1、表4(CJ20-10~25可以用“T”轨道安装)。

CJ20系列交流接触器-乐发II500

CJ20系列交流接触器-乐发II500

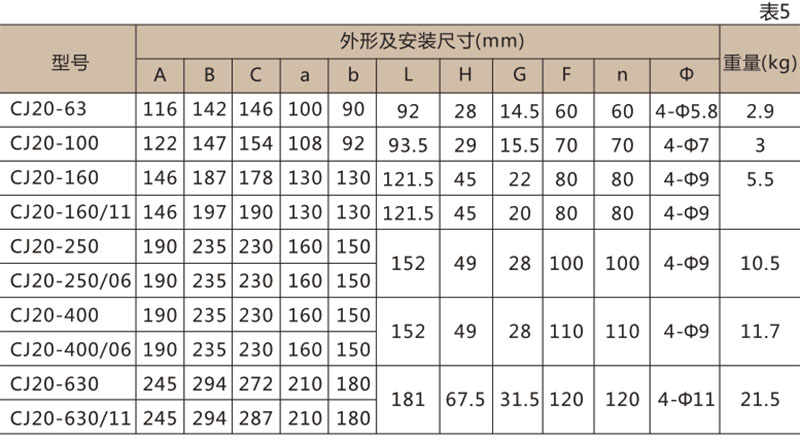

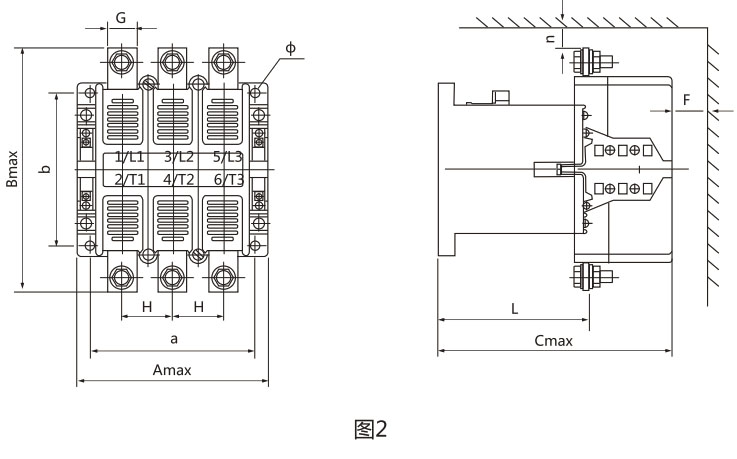

CJ20-63~630外形尺寸及安装尺寸见图2、表5

CJ20系列交流接触器-乐发II500

CJ20系列交流接触器-乐发II500



七,订货须知

订货时必须指出

乐发II500接触器完整型号的名称型号。

乐发II500线圈的额定工作电压和频率。

订货台数。

订货示例:CJ20-10 线圈电压220V、50Hz、10台。
