一，HD14开启式刀开关用途

乐发II500HD系列、HS系列刀开关,适用于交流50Hz、额定电AC400V,约定发热电流至4000A的成套配电装置中。带有灭弧室的刀开关用作手动不频繁接通与分断负载电路,不带灭弧室的刀开关只作电气隔离之用。刀开关结构筒单、操作方便,符合GB/T14048.3、IEC60947-3标准。

乐发II500HD14、HS14系列侧面操作手柄式刀开关主要用于动力箱中。

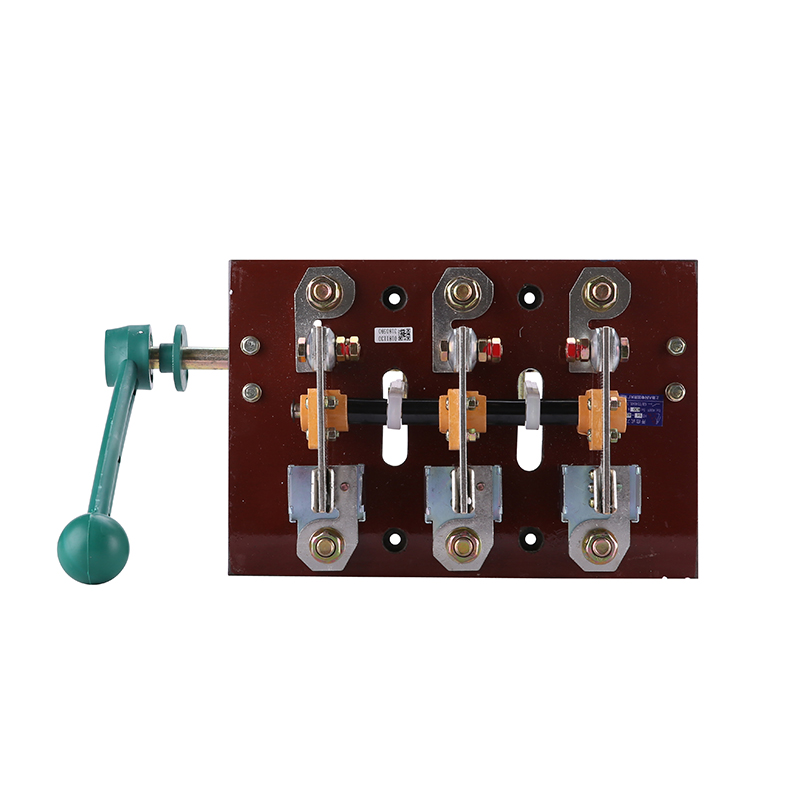

二，HD14开启式刀开关乐发II500

三，型号及含义

乐发II500常规型号有：HD14-200/31,HD14-400/31,HD14-600/31

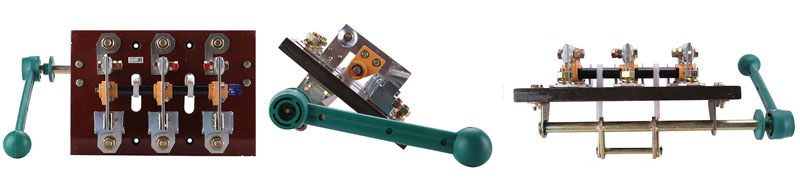

四，结构特点

● 刀开关200.400A采用单刀片、600.1000.1500A采用双刀片、2000.3000.4000A采用两组双刀片并联组成,所有刀片二侧装有片装弹簧以取得触头压力,且刀片、联接板、触头皆镀锡,用来加强表面保护和改善导线连接时的接触电阻。
● 带灭弧室的刀开关,可确保分断负载电路时的安全可靠,且灭弧室由酚醛层压纸板和金属灭弧栅铆合而成,大大增强了刀开关的灭弧能力。
● 中央正面杠杆传动式的刀开关,为了便于开关板的设计和安装,从200-4000A的纵向安装尺寸皆相同。
● 刀开关采用统一型式的传动机构,具有可靠的定位装置及明显的断开、闭合指示标志。
乐发II500 ● 刀开关的安装底板有玻板、胶板两种,玻板采用酚醛玻璃纤维模压塑料模压成形、胶板采用酚醛层压纸板,都具有良好的机械强度与介电性能。

五，主要技术参数

注:类别AC-23B、短路接通能力、电寿命，仅带灭弧罩的刀开关才有。

六，外形及安装尺寸

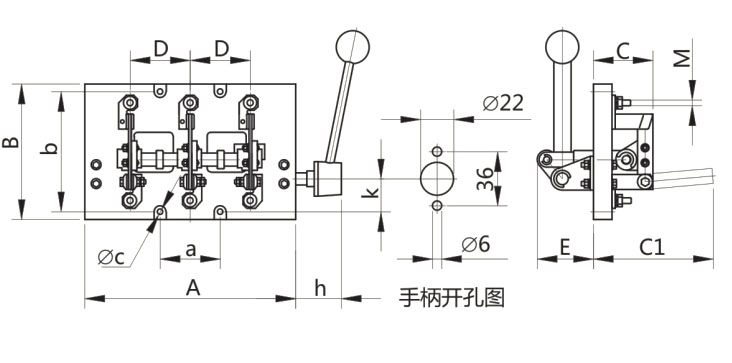

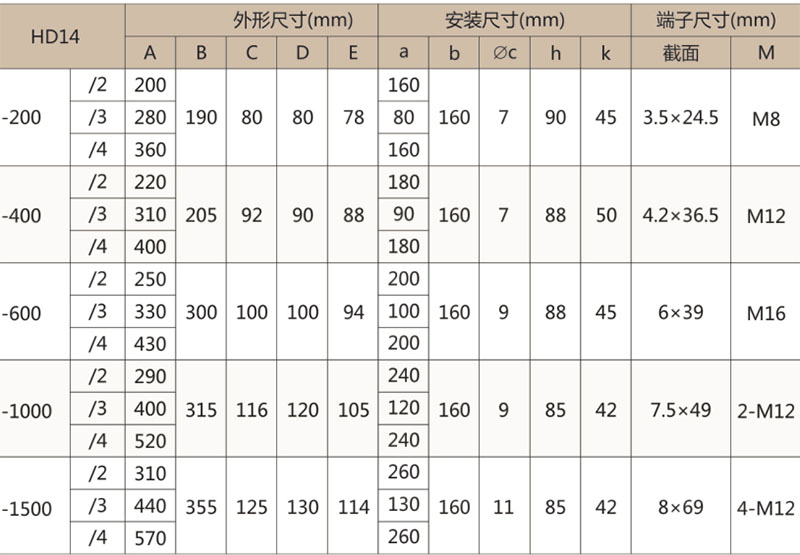

● HD14开启式刀开关外形及安装尺寸
