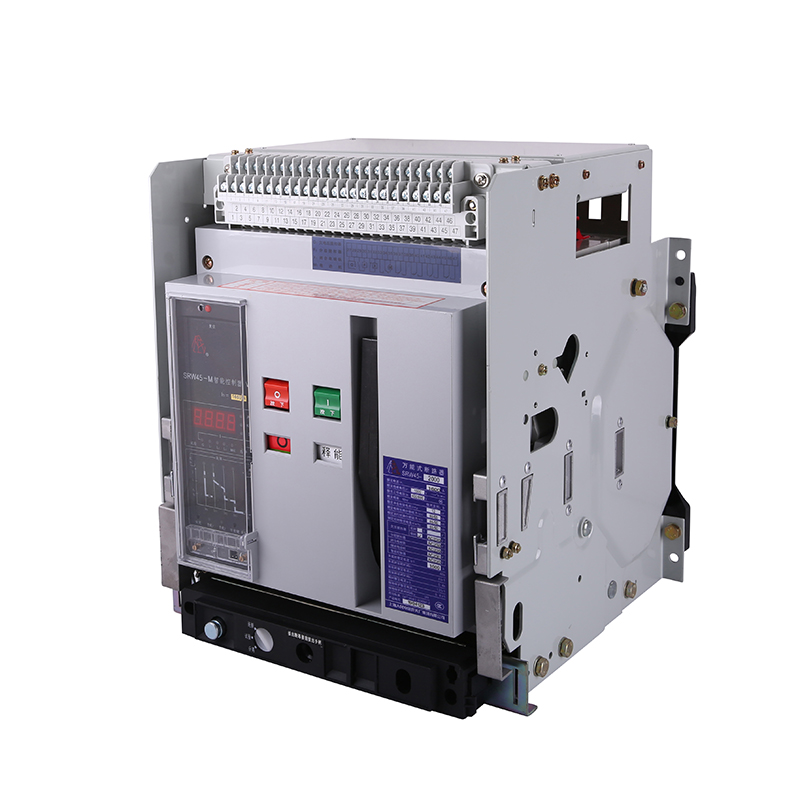

一，SRW45 万能式断路器用途

乐发II500SRW45智能型万能式断路器（以下简称断路器）,适用于交流50Hz,额定电压690V及以下,额定电流400A~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能,选择性保护精确,能提高供电可靠性,避免不必要的停电。同时带有开放式通讯接口,可实现四遥功能,以满足控制中心和自动化系统的要求。

乐发II500该断路器不带智能控制器及传感器可作隔离器用,采用符号标示为 。

乐发II500断路器符合GB/T14048，2《低压开关设备和控制设备第2部分:断路器》和IEC60947-2《低压开关设备和控制设备第2部分:断路器》等标准。

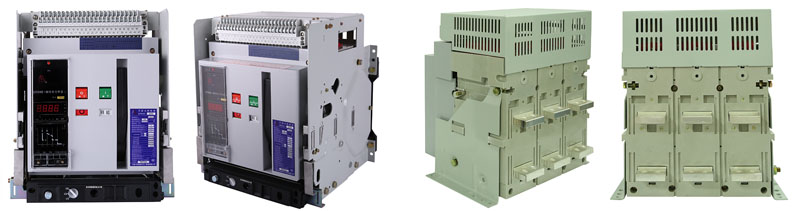

二，SRW45 断路器乐发II500

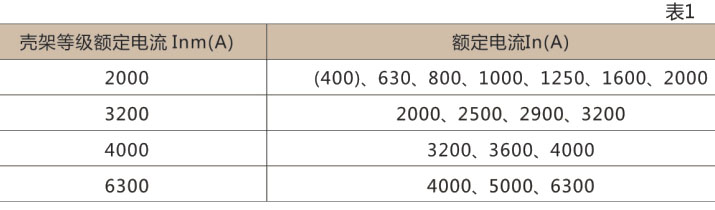

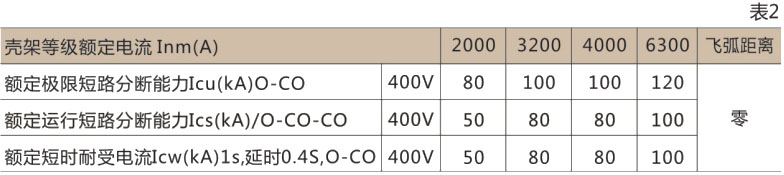

三，SRW45 万能断路器型号及含义和分类

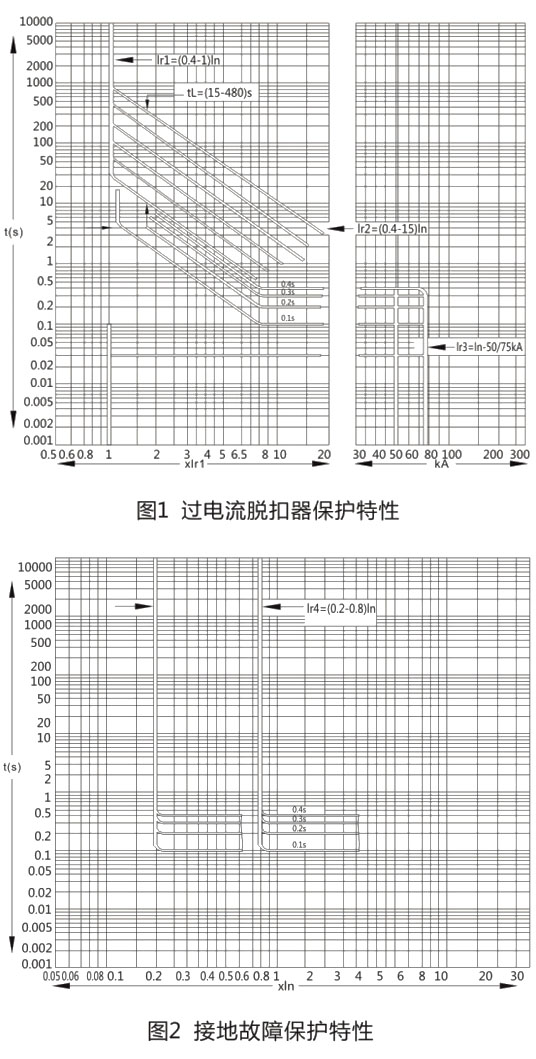

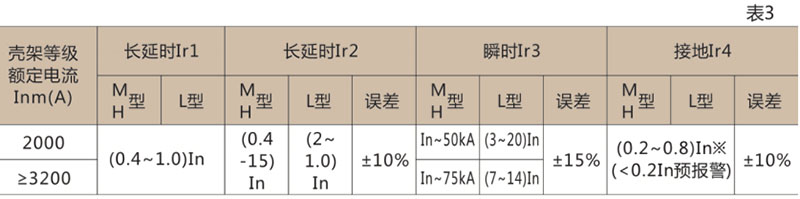

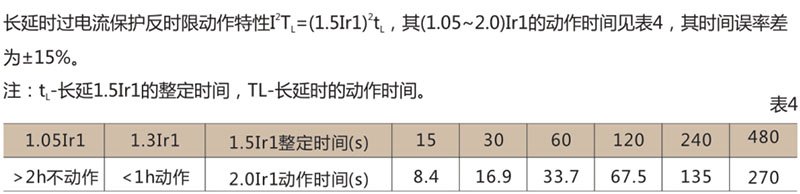

过电流脱扣器保护特性见图1

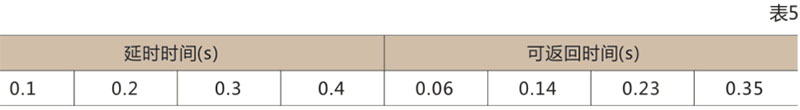

乐发II500 接地故障保护为定时限,其延时特性符合表5,其保护特性见图2。

● M型智能控制器功能
a）电流表功能
显示各相运行电流及接地泄露电流,正常显示******相电流值,还可显示整定、试验及故障的电流值或时间值。
b）电压表功能:显示各相线电压,正常显示******值。
c）远端监控和诊断功能
1）控制器具有本机故障诊断功能
当计算机发生故障时能发出出错“E”显示或报警,同时重新启动计算机,用户需要时,也可将断器分断。
2）当局部环境温度达到80℃时,能发出报警并能在较小的电流时（用户需要时）分断断路器。
3）智能控制器具有过载、接地、短路、负载监控、预报警、脱扣指示（0CR）等信号通过触点或光耦输出,便于用户外接遥控用,触点容量DC28V、1A、AC125V、1A。
d）整定功能
用户 设定+ -贮存 四个按钮即可对控制器各种参数进行整定,按 设定 至所要定的状态（状态指示灯指示），然后按 + 或 – 键调整参数大小至所需值，再按一下 贮存 ，贮存灯亮一次表示整定值已锁定,控制器的保护参数不得交叉设定。控制器断电复位后,再按 设定 键,可循环检查设定的各种参数。
e）试验功能
用设定 + – 脱扣 不脱扣 复位 键,可对控制器各种保护特性进行检查,用 设定 + – 键调整
出一个模拟故障的试验电流（注意:不要按 贮存 锁定 ）,然后按 脱扣 或 不脱扣 键试验,控制器即可进入故障处理,按 脱扣 键,断路器分断,按不脱扣键,断路器不分断,而控制器各种指示状态正常,试验后需按一下 复位 和 清灯键 ,方可进行其它试验。
注:为了试验方便,接地漏电无论整定在脱扣或报警位置,试检均作脱扣处理,且优先级小于过载保护。
f）负载监控功能

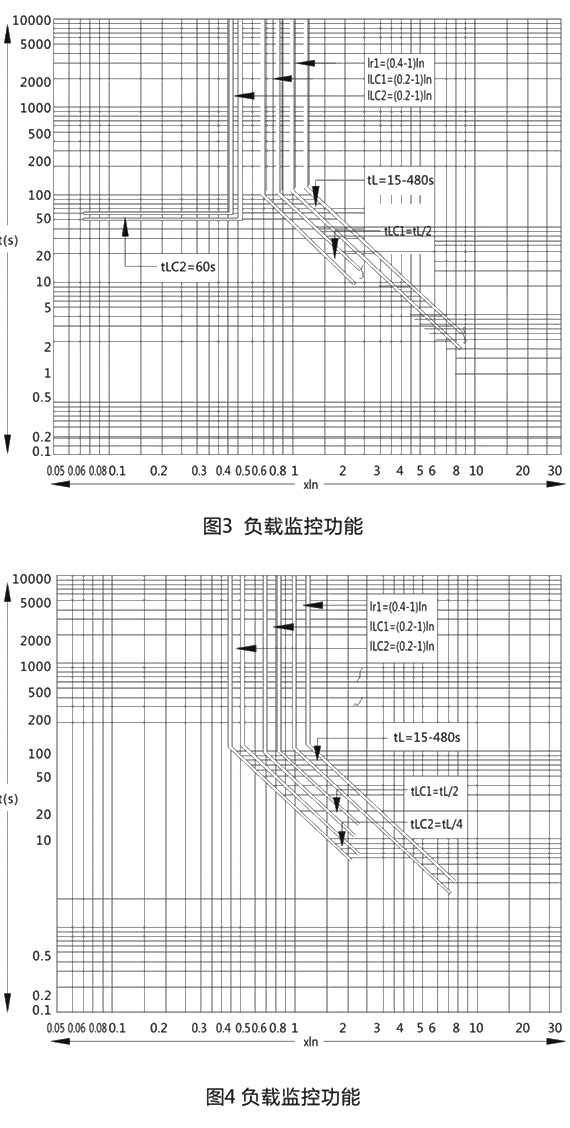

设置两个整定值,ILcl整定范围（0.2-1）ln,ILc2整定范围（0.2-1）In。ILc1延时特性为反时限特性,其时间整定值为延时整定值的1/2；ILc2延时特性有两种:第一种为反时限特性,其时间整定值为长延时整定值1/4,第二种为定时限,其延时间为60s,这二种延时功能,前者用于当电流接近过载整定值分断下级不重要负载,后者则用于当电流超过ILc1整定值,使延时分断下级不重要负载后,电流下降,使主电路和重要负荷电路保持供电,当电流下降到ILc2时,经一定延时后发出指令再次接通下级已切除的电路,恢复整个系统的供电。上述两种监控保护,用户可任选其一。监控特性见图3，图4。
g）MCR脱扣和模拟保护,根据用户要求可关断,做短延时分断试验时一般需要关断。
1）MCR接通分断保护主要用在线路故障状态合闸时（控制器通电瞬间）,控制器具有低倍短路电流分断断路器功能,。出厂设定在10kA,误差±20%,其设定电流可根据用户要求定。
2）控制器设有特大短路电流分断功能,信号不经主机芯片处理,直接发脱扣信号的功能
h）热记忆功能:控制器过载或短路延时脱扣后,在控制器未断电之前,具有模拟双金属特性的记忆功能,短路延时能量释放未结束,在此期间发生过载、短路延时故障,脱扣时间将变短,控制器断电后,能量自动清零。

● H型智能脫扣器

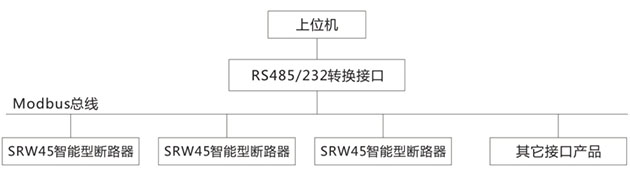

除了具有M型所有功能外,同时具有RS485标准通讯接口（标准配置为 Modbus通讯协议）,可半双工或全双工通讯,通过通讯接口可组成主从结构的局域系统（以下简称系统）,由1-2台计算机作为主站，若干智能断路器或其他可通讯元件作为从站,系统网络结构如下图所示。针对断路器单元,系统可实现远距离”四遥”功能:多种电网参数和运行参数的监测,智能断路器当前运行状态监视,各种保护限值参数的调整和下载,智能断路器的合、分操作控制等。系统适用于各种电站、发电厂、中小型变电所、工矿企业,楼宇等配电控制系统建设和改造。例: Modbus通讯协议接口的连接关系图如下：

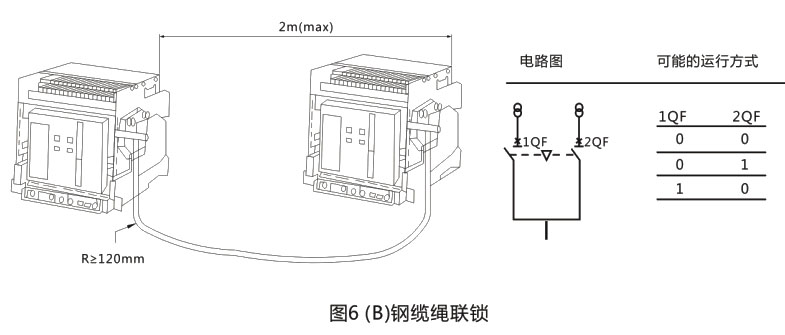

六，附件

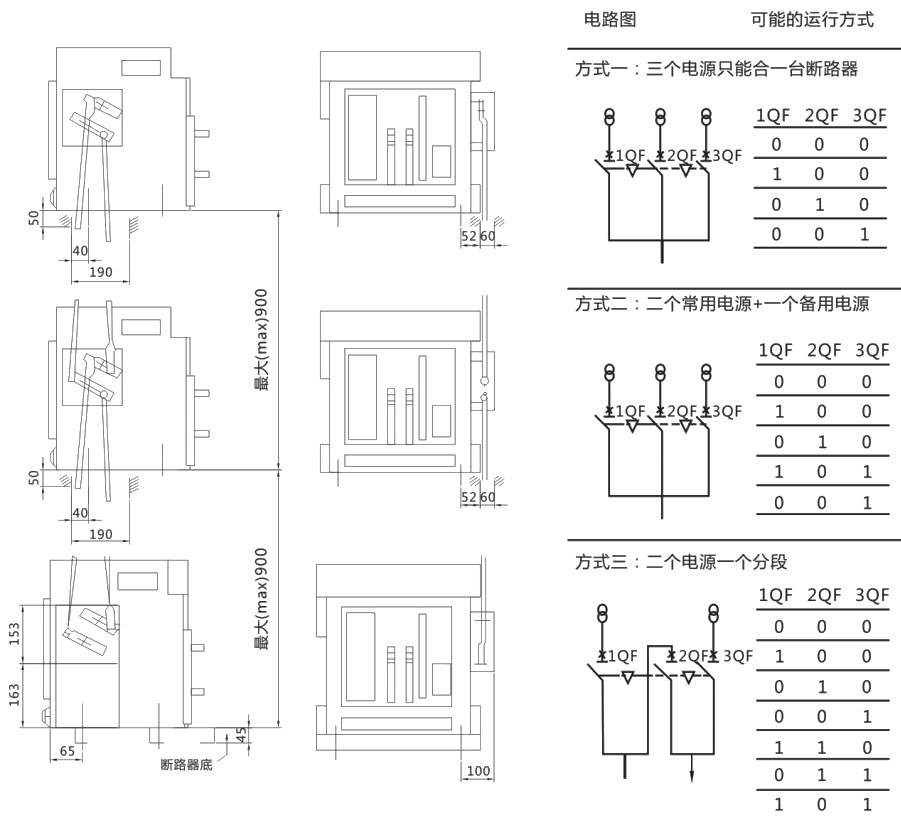

● 杠杆联锁（适用于同一面柜体中）

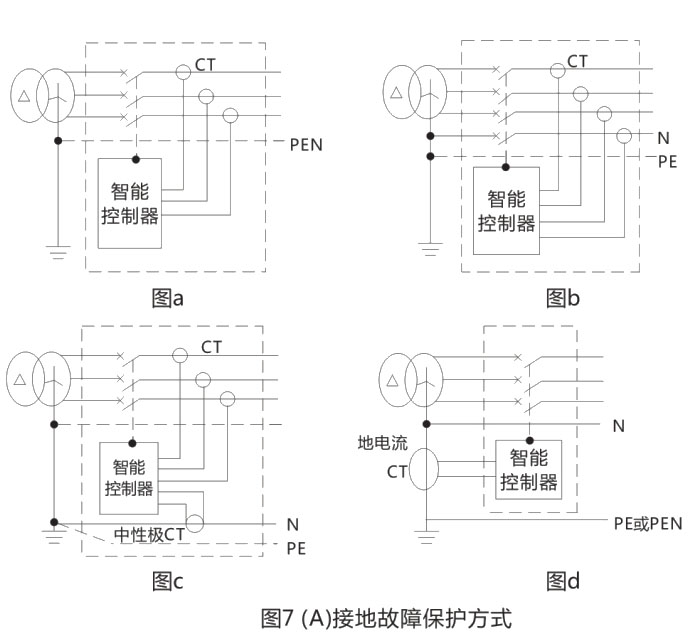

● 外接地单相接地保护装置
外接式互感器（中性极互感器或地电流互感器）作为附件形式提供给用户。由用户自行将其套入母排中,并将连线（长度为2m）接至断路器二次接线端子#25、#26。
● 相间隔板
用于增加母排间绝缘强度。

七，接线端子

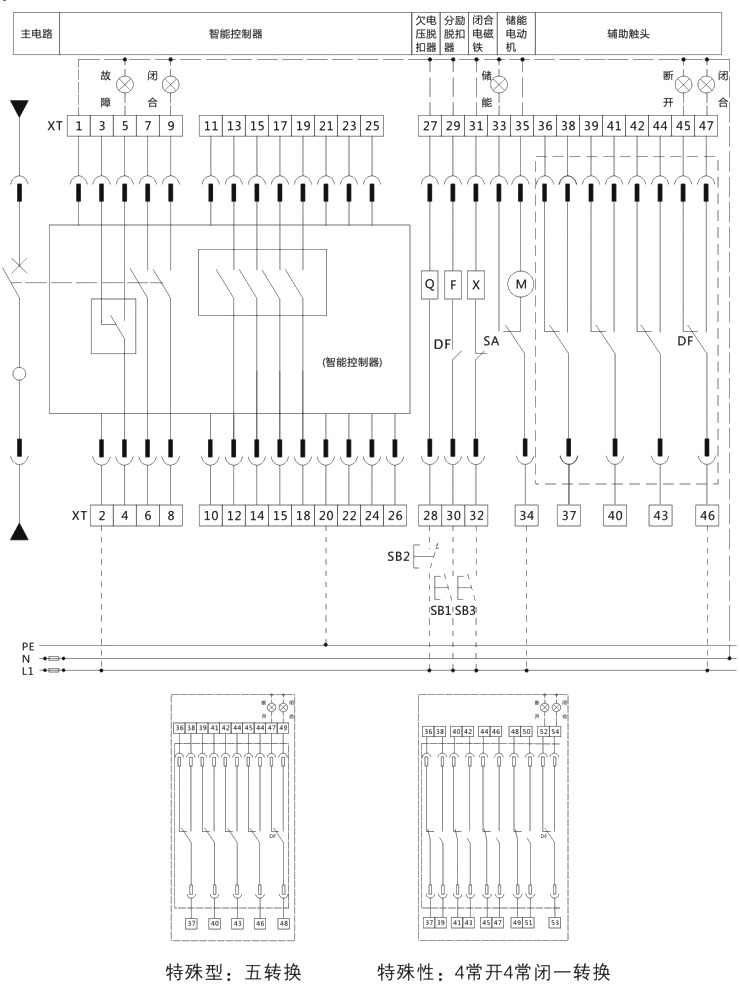

● 断路器总体接线端子共47个，接线简单，便于用户接线，接线图见图8，其端子号和外加附件的含义见附表。

注：

①为避免对分励脱扣器和闭合电磁铁造成的必要的损坏,产品在出厂之前已经分别串接一组常开触头（分励）和一组常闭触头（闭合）,供用户使用的辅助开关为四组转换触头（标准配置）

②若F、X、M的控制电源电压不同时应分别接不同电源,建议不要直接取自主回路,以提高供电可靠性。

③——表示用户自接电源线,外加附件用户自备

乐发II500④端子#35可直接电源（自动预储能）,也可串接常开按钮后接电源（手动预储能）

⑤若用户提出,端子#8-#9可输出常闭接点（正常供货为常开）。

⑥虚线框内的四组转换触头（标准配置）为供用户使用的辅助触头。、

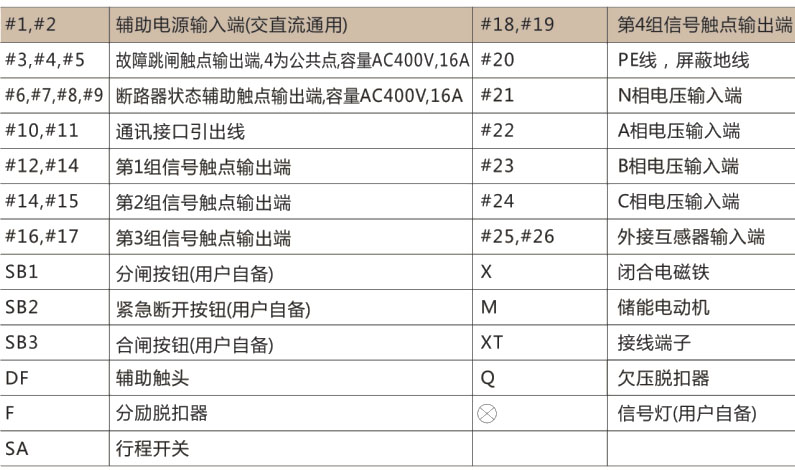

图8附表断路器二次接线图端子号含义

八，断路器外形尺寸、安装尺寸及门框开孔尺寸

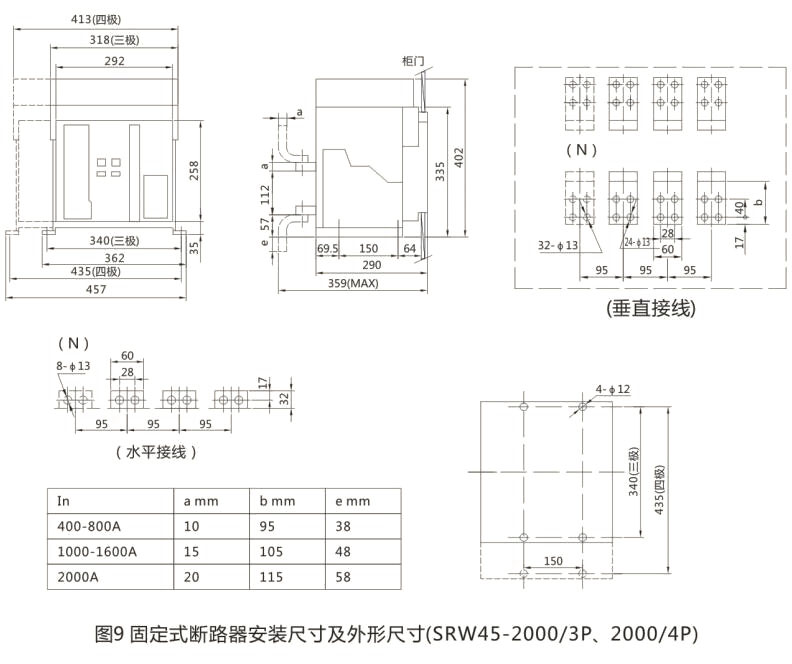

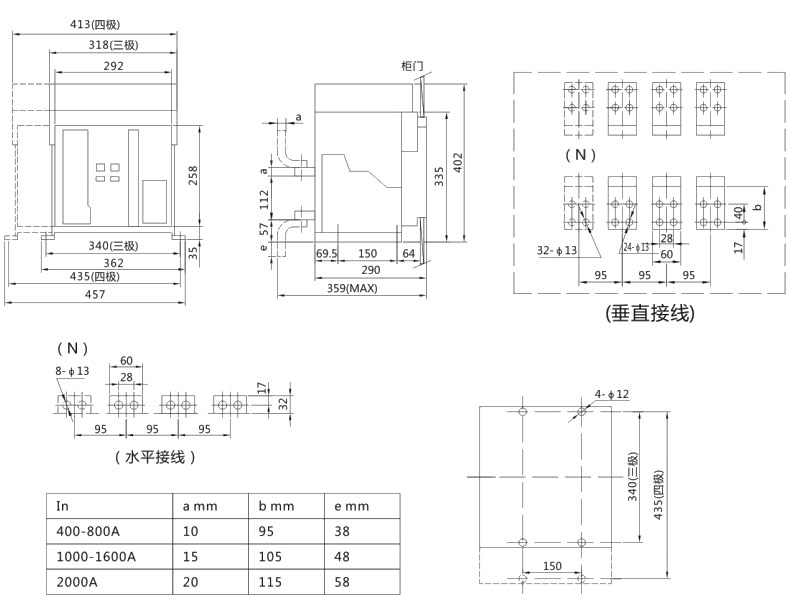

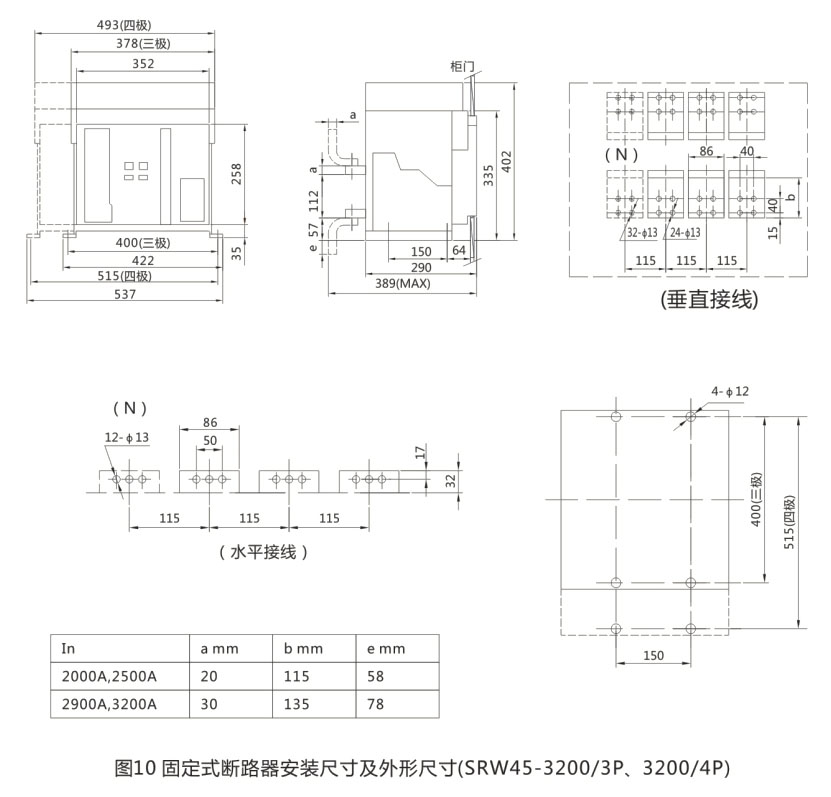

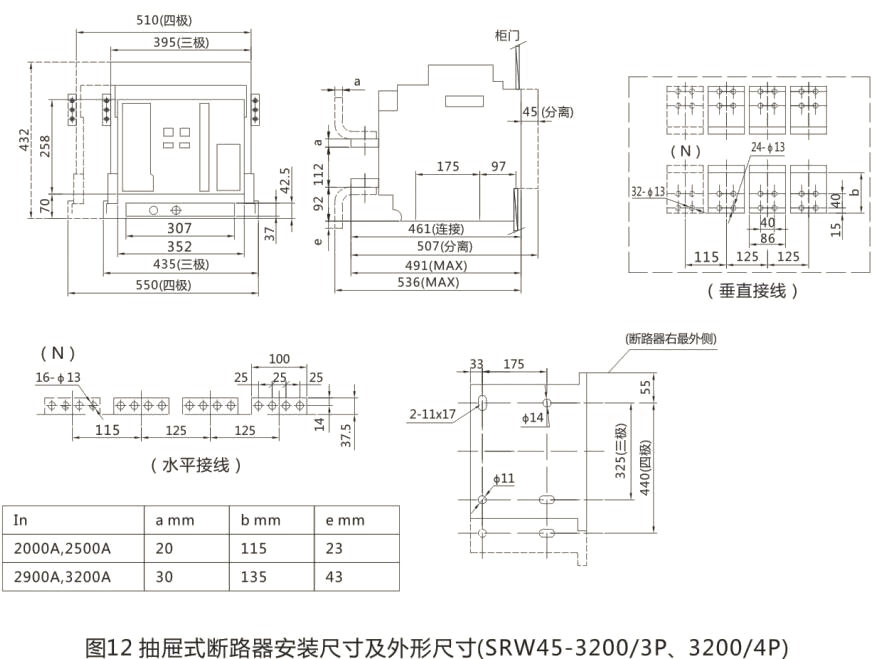

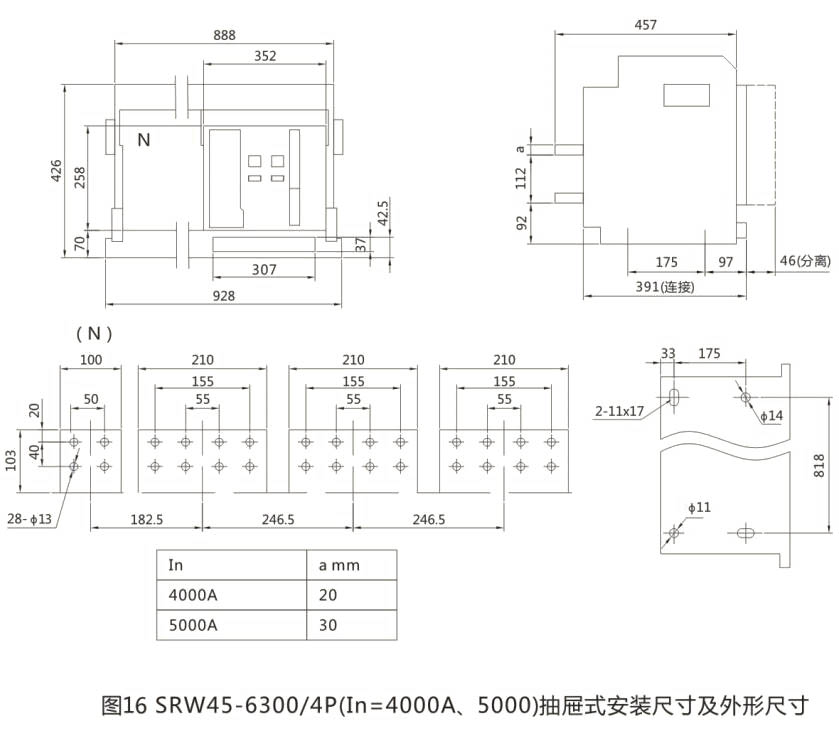

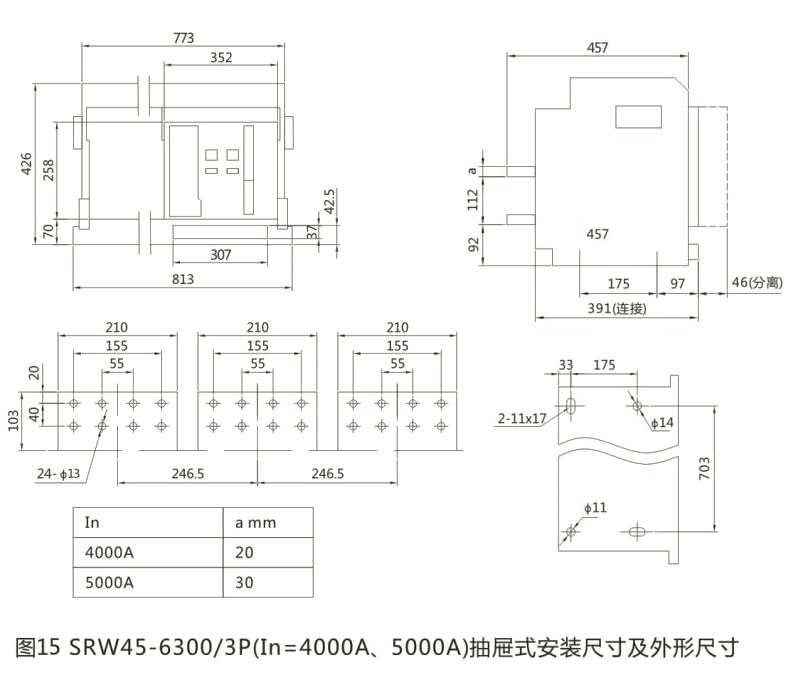

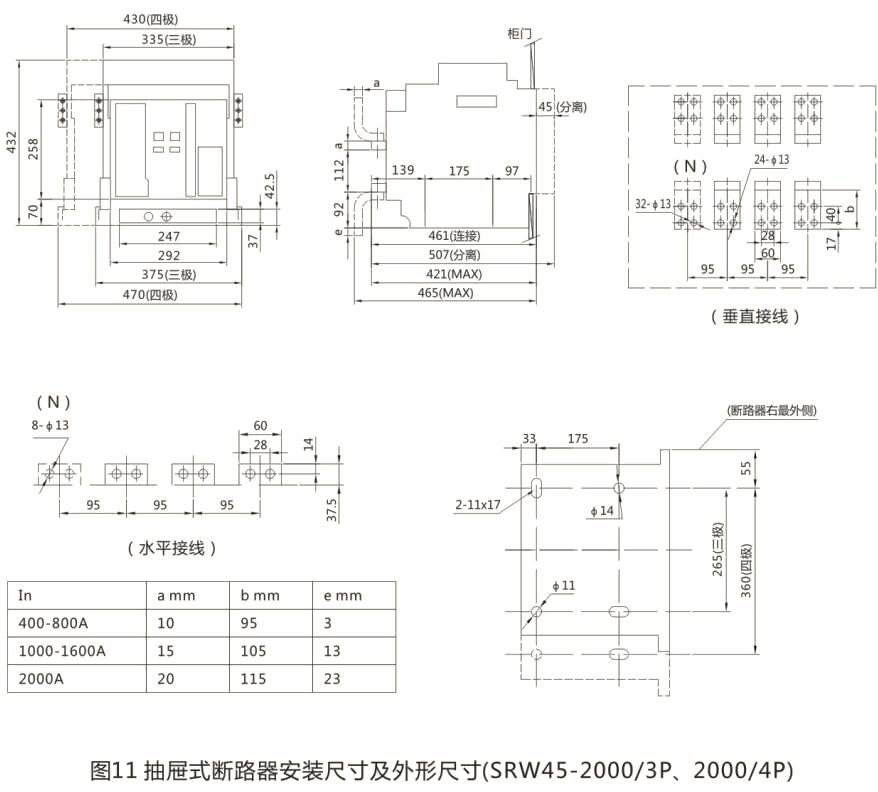

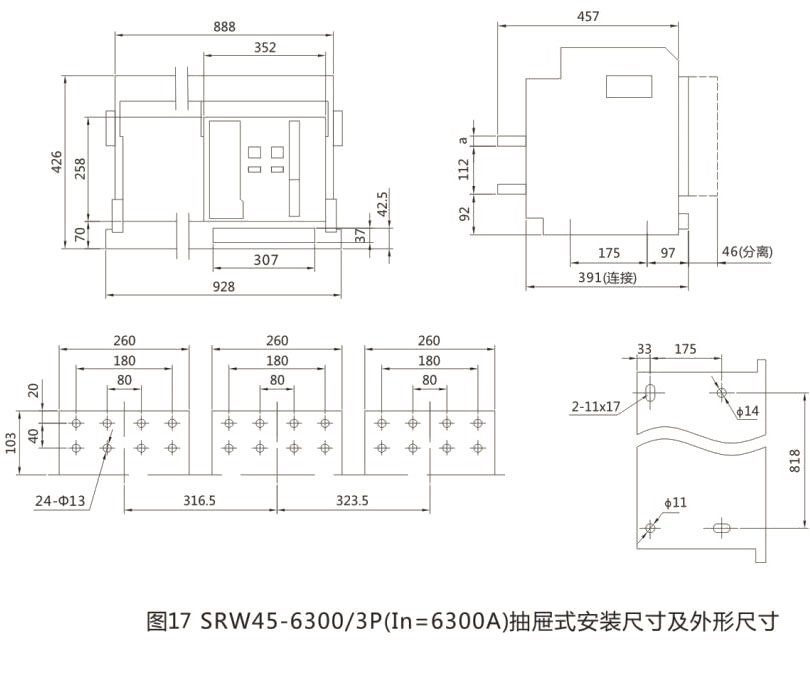

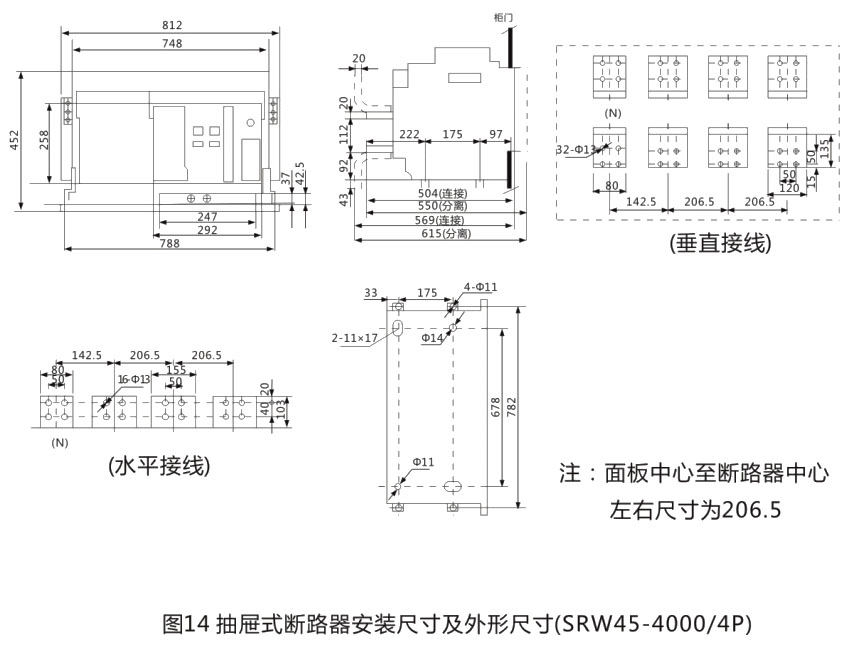

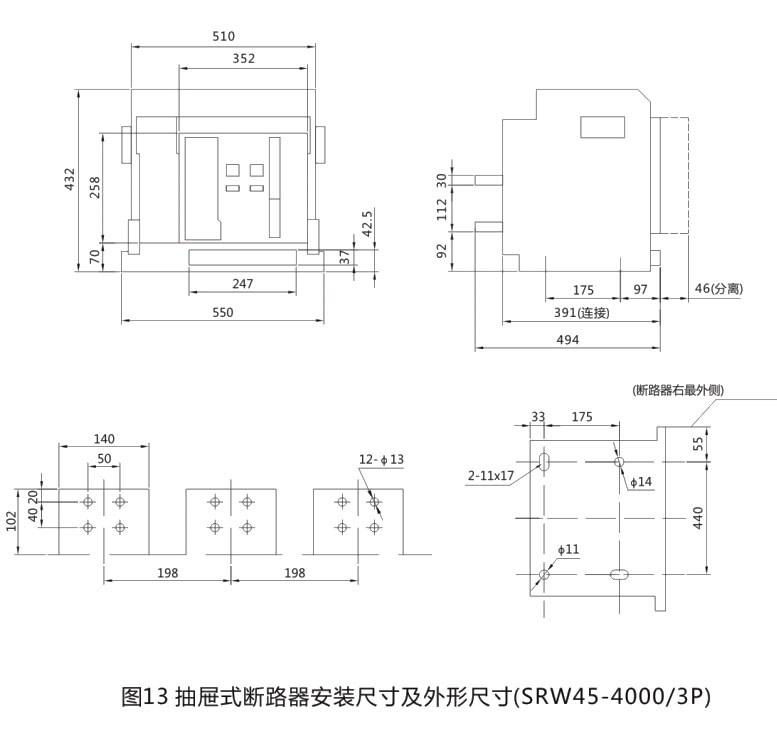

● 外形尺寸和安装尺寸（见图9-18）

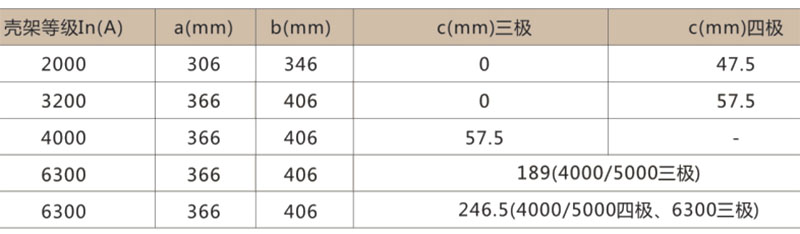

● 与成套开关柜配套使用时，门框开孔尺寸及其安装孔孔距见下图，安装时用螺ST2.9*9.5-F-H固定

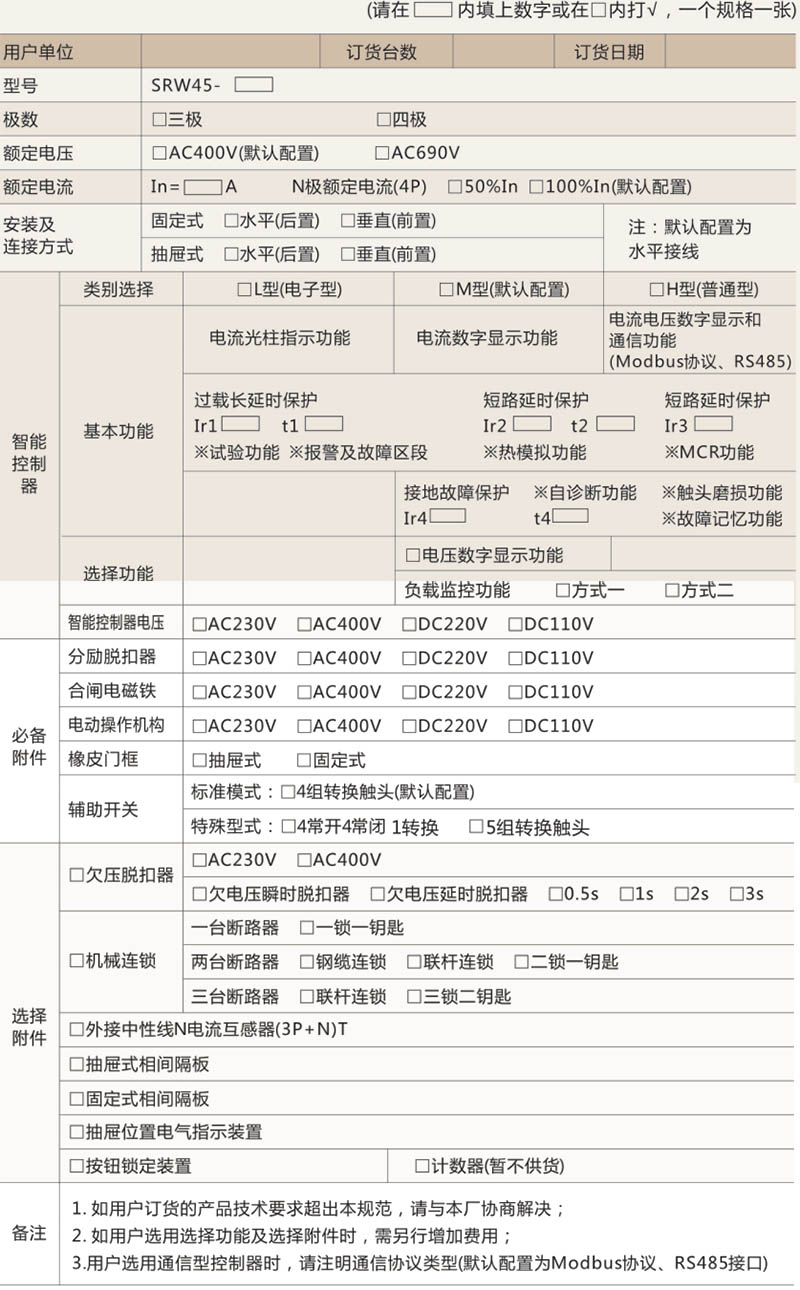

九，订货须知
