一，CXMQ3B双电源自动切换开关介绍

乐发II500该系列双电源自动转换开关是我公司自主开发的产品。它符合GB/T14048.11,IEC60947-6-1的标准。产品设计个性化，使用方便，体积小，外形美观。产品部件和元器件经过严格筛选，保障了产品的可靠性与安全性。

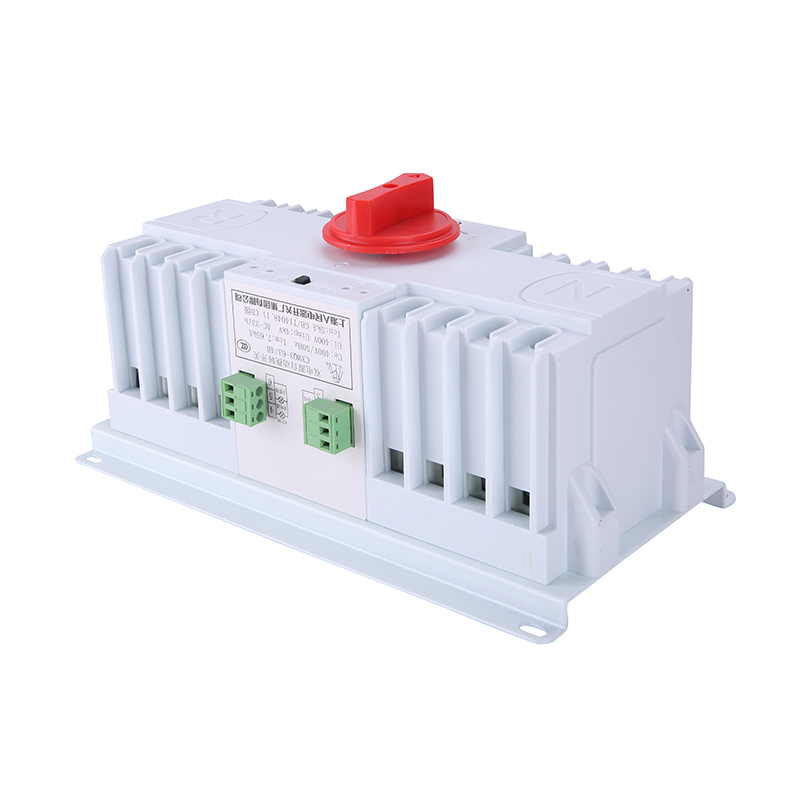

二，CXMQ3B双电源自动切换开关展示

三，CXMQ3B 型号及含义

常规型号：CXMQ3-63/3B,CXMQ3-63/4B

四，产品介绍

● 周围空气温度不超过+40℃，且其24h的平均温度不超过+35℃，周围空气温度的下限为-5℃。
● 安装地点的海拔不超过2000m。
● 大气相对湿度在周围空气温度为+40℃；在较低温度下可有较高的相对湿度；最湿月的月平均******相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因湿度变化发生在产品表面上的凝露。
乐发II500 ● 污染等级为3级。

五，正常使用和安装条件

● 开关电器安装类别为III级。
● 可垂直或水平安装在专用的控制柜和电柜中。
乐发II500 ● 开关电器的防护等级为IP20级。

六，结构与功能

● 本系列自动转换开关为CB级；
● 使用类别：AC-33iB；
● 转换动作时间：0.2s~4s；
● 开关由控制器线路逻辑判断，并驱动永磁同步电动机转换；
● 开关具备状态指示输出和手动自动操作；
● 机械电气双重联锁，转换噪音小，平稳速度快等特点；
● Z型具有消防联动控制功能。

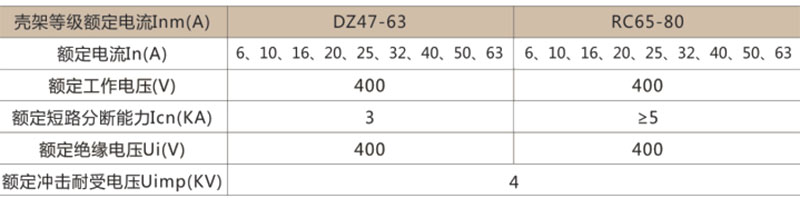

七，技术参数

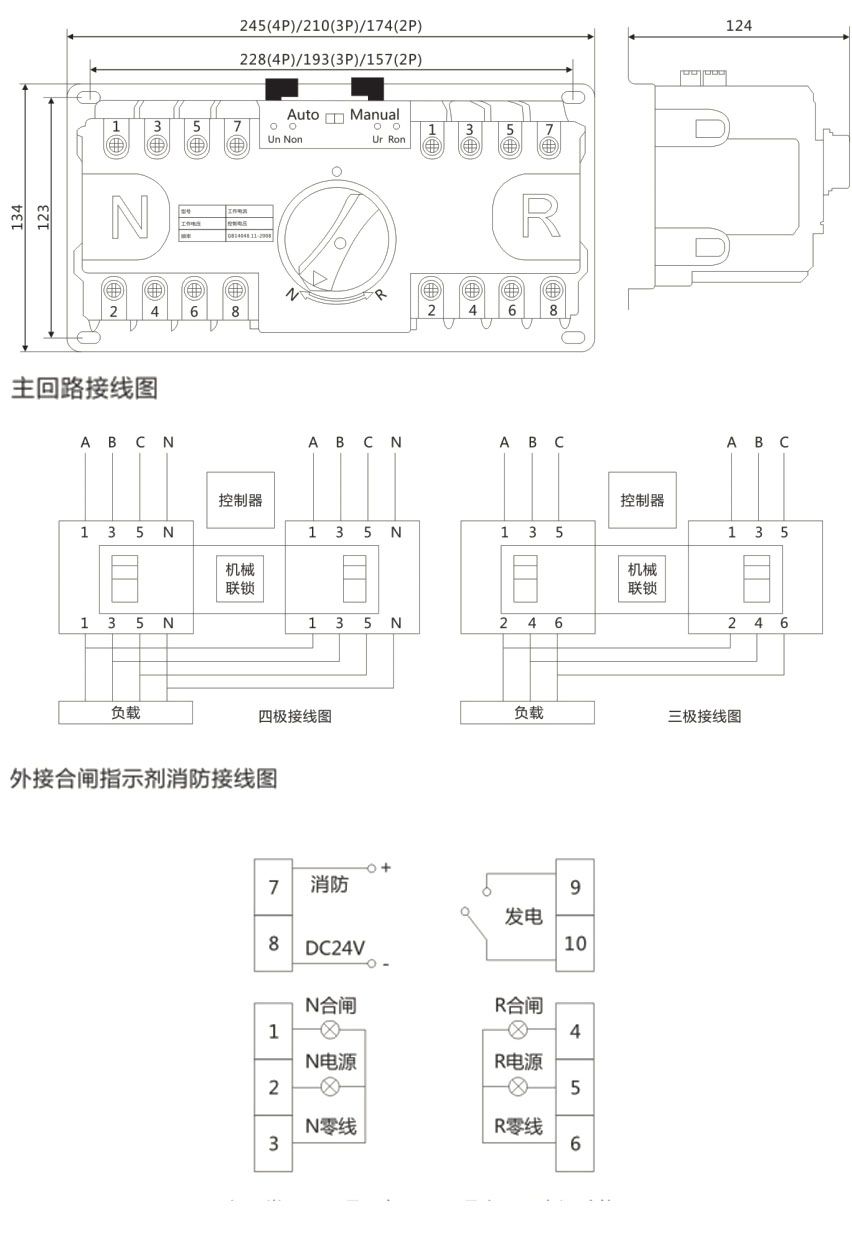

七，外形及安装尺寸

注：

1、当使用三级ATSE时，将工作零线接入，常用（N）2号、备用（N）4号上，双电源才能工作。

2，当使用ATSE时，消防接口输入电源为DC24V。输入电流不小于10mA。

3，图中L1为常用合闸指示灯、L2为备用合闸指示灯，其输出为AC220V。

关键词：上海人民电器开关厂,CXMQ3-63/3B,CXMQ3-63/4B,CXMQ3B微型断路器式双电源自动切换开关
