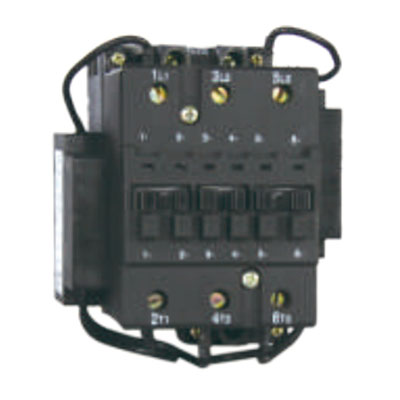

CJX8-25C、30C、50C、63C、75C切换电容器接触器（以下简称接触器）是CJX8系列交流接触器的派生产品，，用于通断低压并联电容器组，广泛用于自动补偿的无功率补偿设备中，适用于交流、频率为50Hz、额定工作电压至380V的电力系统中通断电容器至50kvar，以改善功率因数。
乐发II500接触器电阻切合电路部分在主电路部分的两侧，并附有放点装置，当电容器从回路中退出时，该放电装置即与电容器连接，可以使用电容器内残余电压在30s之内降至50V以下，用户可省去外设放电装置，从而降低成本。
常规型号：CJX8-50C,CJX8-63C,CJX8-75C
● 周围空气温度：上限值为+40℃，24h内其平均值不超过+35℃，下限为-5℃；
● 海拔：接触器安装地点的海拔不超过2000m；
● 湿度：接触器安装地点的空气相对湿度，在温度为+40℃时不超过50%，最湿月平均最低温度不超过+25℃，该月平均******相对湿度不超过90%；
● 污染等级：3级；
● 安装类别：Ⅲ；
● 冲击与振动：接触器安装在无显著摇动、冲击和振动的地方；
● 安装条件：接触器安装面与垂直面的倾斜度不大于5°。
● 接触器的安装：乐发II500CJX8-25C、30C型可用M4螺钉和防松垫圈安装，也可使用35mm安装轨安装；CJX8-50C、63C、75C型可用M5螺钉及防松垫圈安装，也可使用35mm或75mm安装轨安装。

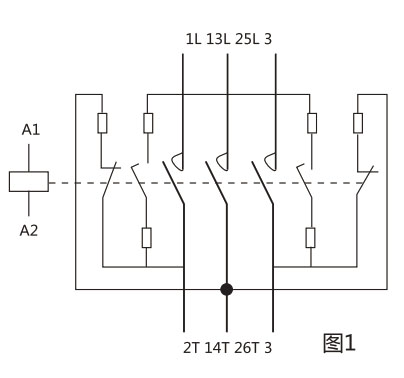

● 接触器接线：主电路导线其载流量应不小于1.3In，接线端子与导线的连接应有足够的压力，拧紧螺钉的工具要按螺钉的直径选用，盒式接线端子可以直接将多股导线置入压紧。接线原图见图1.

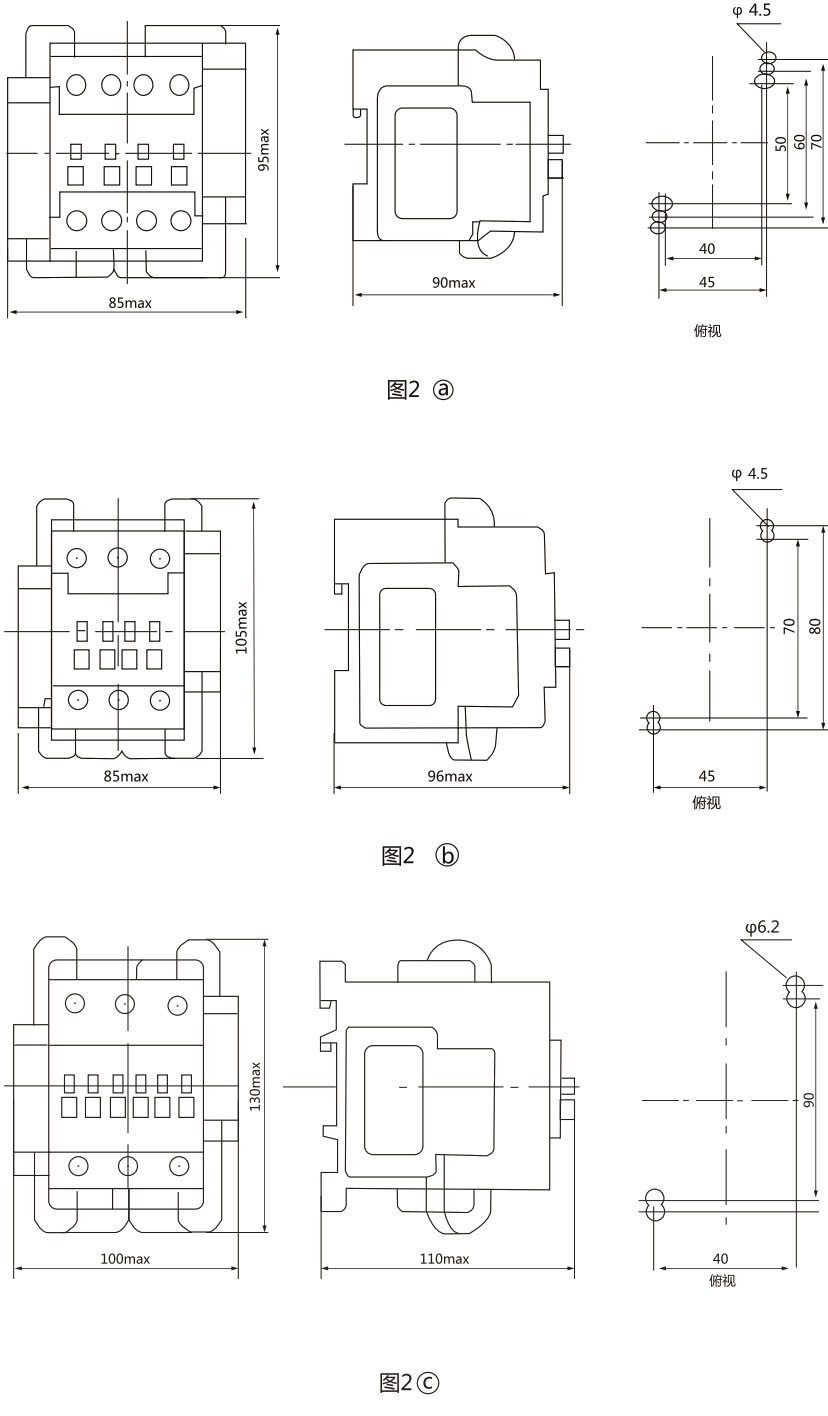

● 外形及安装尺寸见图2：CJX8-25C见图2a；CJX8-30C见图2b；CJX8-50C、63C、75C见图2c。
● CA7辅助触头安装：只有CJX8-25C带有一个动合辅助触头，其余几种规格的接触器如需辅助触头，需另外配置装于接触器的顶部。
● 其安装方法是：先提出CA7上的白色动件，将CA7接触器顶端的锲形块上，然后按下制动件将CA7锁住。用手推动接触器的触头支架，其应能运动自如。装上CA7后接触器的高度尺寸将有所增加，CJX8-25C总高为108max，CJX8-30C为115max，CJX8-50C、63C、75C为133max。
四，外形及安装尺寸
订货时请注明接触器型号、线圈电压、辅助触头及数量。
例如：CJX8-50C，Us380V，50CA7-10,CA7-01个50只
