CJT1 交流接触器

一,CJT1交流接触器用途

乐发II500CJT1系列交流接触器(以下简称接触器)适用于交流50Hz(或60Hz),额定电压至380V、电流至150A的电力线路中,主要用于远距离频繁接通和分断电路,并于适当的热继电器或电子保护装置组合成电动机起动器,以保护可能发生过载的电路。

乐发II500接触器按GB14048.4标准设计,生产与检验。

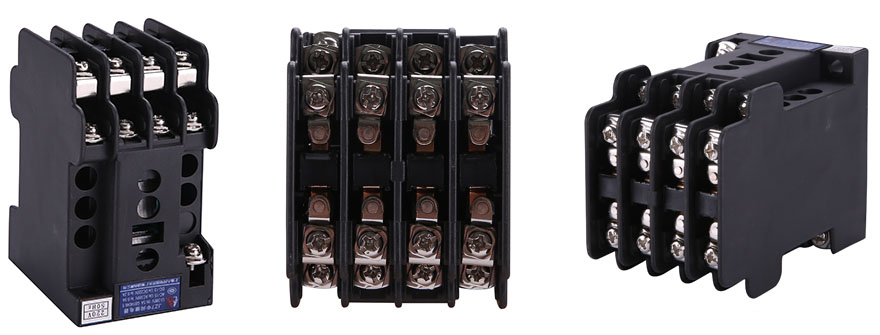

二,CJT1 交流接触器乐发II500

CJT1 交流接触器-乐发II500

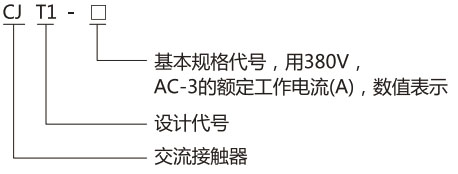

三,CJT1 交流接触器型号及含义

CJT1 交流接触器-乐发II500

常规型号:CJT1-10,CJT1-20,CJT1-40



四,正常工作条件和安装条件

● 周围空气温度
a)周围空气温度不超过+40℃,且24h内平均温度值不超过+35℃;
b)周围空气温度的下限为-5℃。
● 海拔:安装地点的海拔高度不超过2000m。
● 大气条件:高温度为+40℃时的相对湿度不超过50%;在较低的温度下可允许有较高相对● 湿度,例如20℃时达90%,对由于温度变化偶尔产生的凝露应采取特殊的措施。
● 安装地点的污染等级为3级。
● 接触器的安装类别:Ⅲ类。
● 接触器的安装面与垂直面的倾斜度不大于±5°。
● 产品应安装和使用在无显著摇动和冲击、振动的地方。



五,基本参数

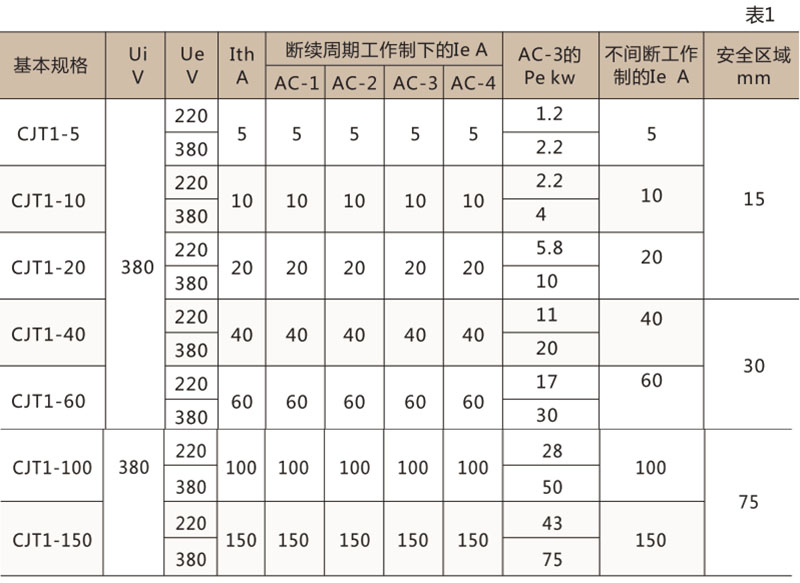

接触器主电路基本参数见表1

CJT1 交流接触器-乐发II500

● 额定工作制
1. 八小时工作制。
2. 不间断工作制。

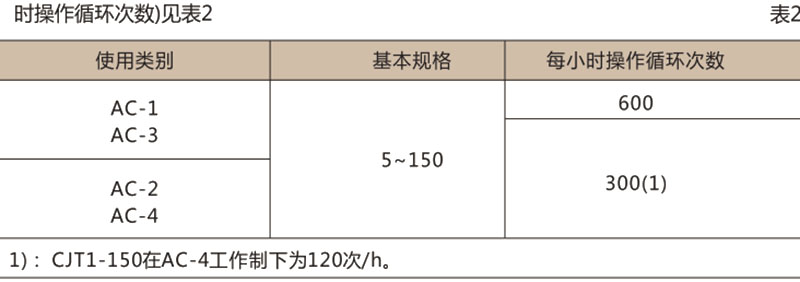

3. 断续周期工作制:接触器在本工作制下的负载因数为40%。在不同电压和不同类别下的操作频率(每小时操作循环次数)见表2

CJT1 交流接触器-乐发II500

4.短时工作制。

● 控制电路
1.接触器定员控制电源电压(Us)的标准值为:交流(50Hz):36、110、127、220、380.直流:48、110、220V。
2.动作特性
a)接触器在额定控制电源电压85%~110%Us之间的任何值均能可靠地吸合。
b)接触器释放动作电压的范围为:交流:20%~75%Us;直流:10%~75%Us。

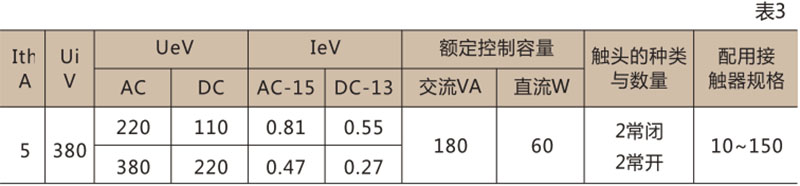

● 接触器辅助电路的触头种类、数量及基本参数见表3。

CJT1 交流接触器-乐发II500

● 机械寿命300万次。

● 电寿命。

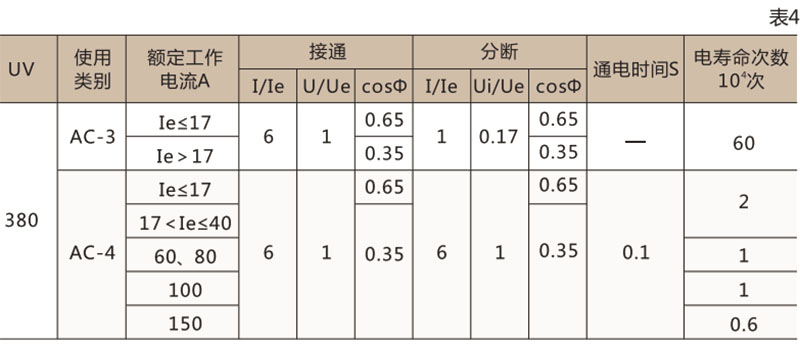

不同使用类别下的电寿命见表4

CJT1 交流接触器-乐发II500

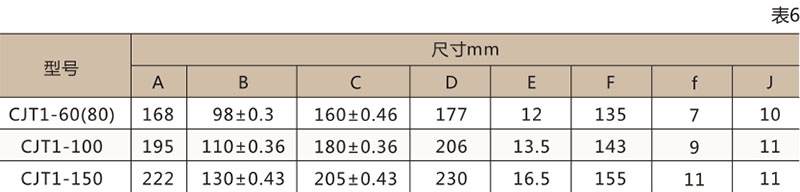

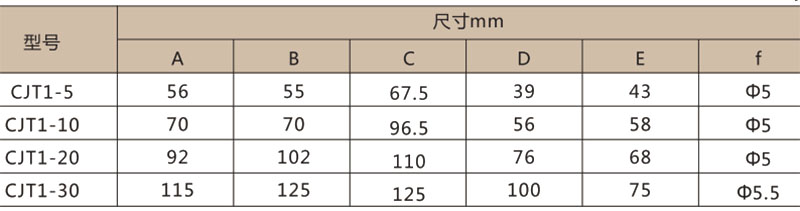

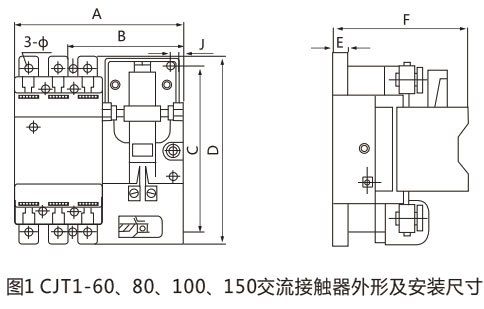

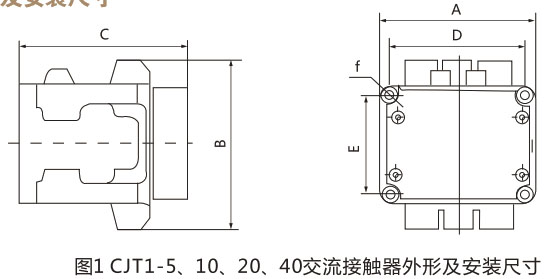

六,外形及安装尺寸

CJT1 交流接触器-乐发II500

CJT1 交流接触器-乐发II500



CJT1 交流接触器-乐发II500



CJT1 交流接触器-乐发II500
