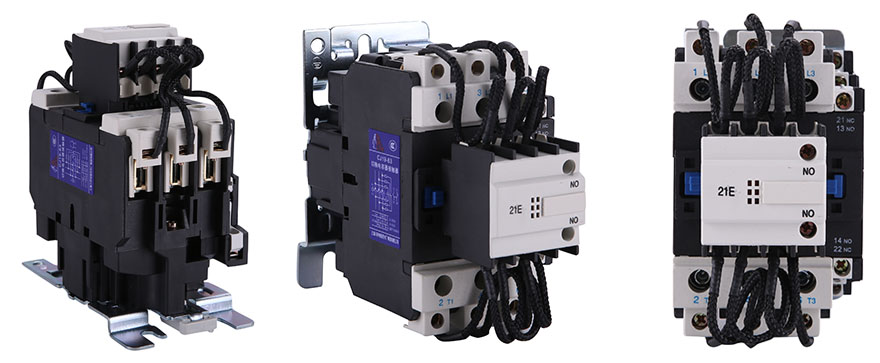

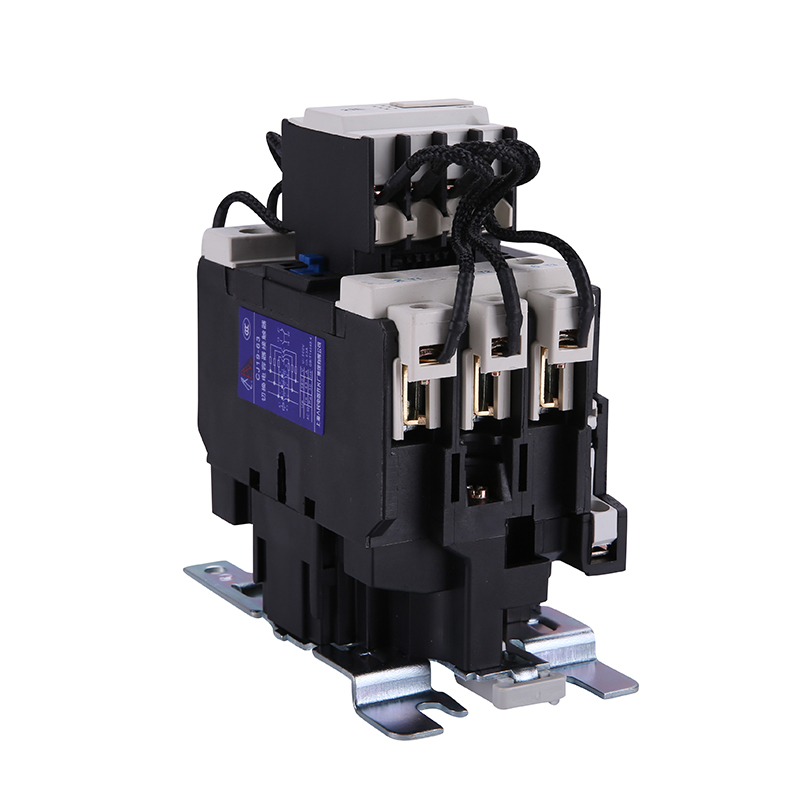

CJ19 切换电容器交流接触器

一,CJ19 电容器交流接触器用途

CJ19系列切换电容器交流接触器(以下简称接触器),适用于交流50Hz(或60Hz),额定电源电压至660V及以下的电力线路中,供低压无功功率补偿设备投入或切除低压并联电容器之用,接触器附有抑制涌流装置,不用加装限流电抗器就能有效抑制合闸涌流对电容器的冲击和降低开断瞬时的过电压。

CJ19 切换电容器交流接触器-乐发II500

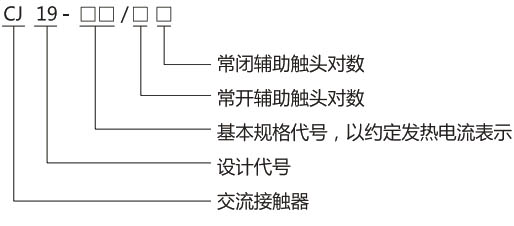

二,CJ19 交流接触的型号及含义

CJ19 切换电容器交流接触器-乐发II500

乐发II500常规型号:CJ19-32/11,CJ19-63/21,CJ19-95/21



三,正常工作条件和安装条件

周围空气温度: 乐发II500不超过+40℃,且24h内的平均温度值不超过+35℃。周围空气温度的下限为+5℃;在高温度为+40℃时,空气的相对湿度不超过50%,在较低温度下可以允许有较高的相对湿度;

安装地点的海拔高度不超过2000m;

● 污染等级:3级;

● 安装类别:Ⅲ;

● 安装条件乐发II500:接触器的安装面与垂直面的倾斜度不超过5°;

● 冲击与振动乐发II500:安装在无显著摇动和冲击振动的地方。



四,接线原理图

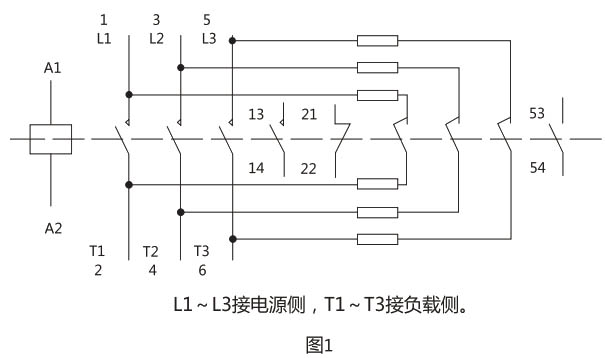

CJ19系列接线原理图见图1

CJ19 切换电容器交流接触器-乐发II500

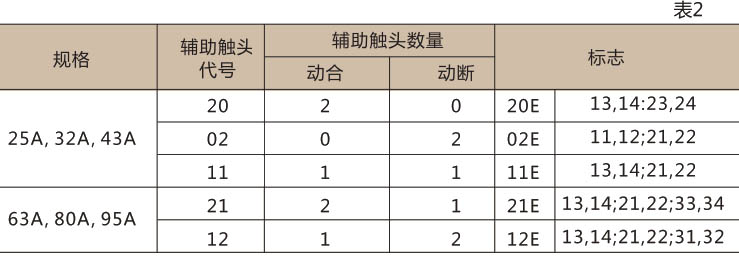

辅助触头代号见表1

CJ19 切换电容器交流接触器-乐发II500

CJ19接触器线圈在额定控制电源电压(Us)的80%~110%能可靠吸持,在额定控制电源电压(Us)的20%~70%能可靠释放。



五,技术参数

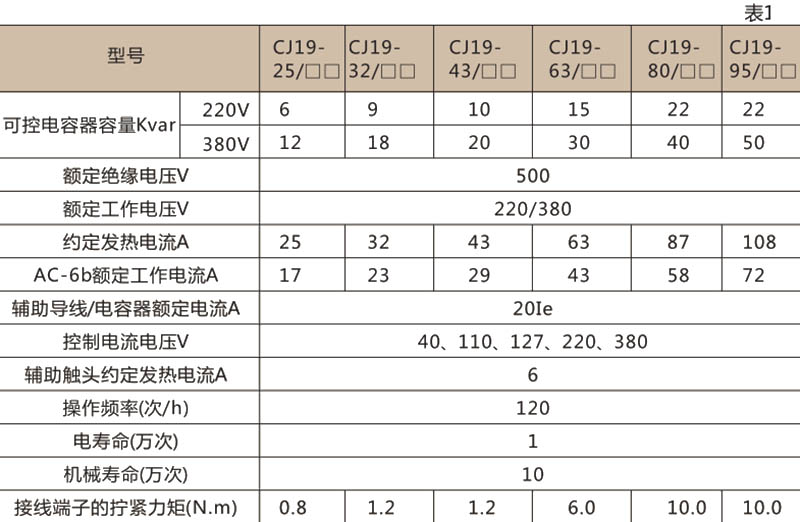

乐发II500接触器主回路主要技术参数见表2

CJ19 切换电容器交流接触器-乐发II500

注:每1~3月接触器的接线端子需要定期拧紧。



六,外形及安装尺寸

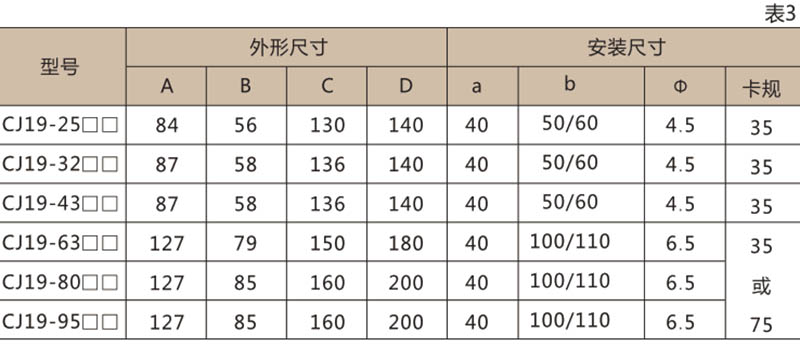

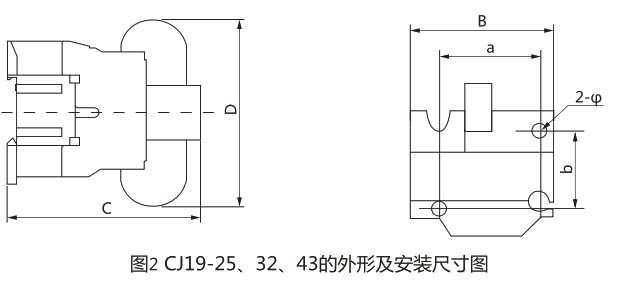

乐发II500接触器除用螺钉安装外,还可用卡轨安装。CJ19外形及安装尺寸见图2,表3

CJ19 切换电容器交流接触器-乐发II500

CJ19 切换电容器交流接触器-乐发II500



七,订货须知

乐发II500客户在订货时必须注明:

产品的型号、规格、辅助触头的代号;

工作线圈的电压;

订货数量。

订货示例:CJ19切换电容器交流接触器,线圈电压220V 50Hz 10台。
