CJX8系列交流接触器（以下简称接触器）主要用于交流50（或60）Hz，额定工作电压到660V，额定工作流至370A的电路系统中，供远距离接通和分断电路或频繁地启动和控制交流电动机，并可与JRS8系列热无载继电器相组成电磁起动器以保护电动机可能发生的过载电路。
乐发II500常规型号：CJX8(B)-9,CJX8(B)-12,CJX8(B)-16,CJX8(B)-25
● 安装地点的海拔：不超过2000m。
● 周围空气温度上限：乐发II500值为+40℃，且24h内平均值不超过+35℃，下限值为-5℃。
● 空气相对湿度在温度：为+40℃时不超过50%；在较低的温度下可允许有较高相对湿度，例如20℃时达90%，对由于温度变化在产品上发生的凝露的情况必须采取措施。
● 污染等级：3级。
● 安装类别：Ⅲ类。
● 接触器安装面与垂直面的倾斜度不大于±5°。
乐发II500● 接触器安装在无显著摇动冲击和振动的地方。
触头系统在前面，磁系统在后面的正装式结构，有B9~B30。
触头系统在后面，磁系统在前面的倒装式结构，有B37~B370。

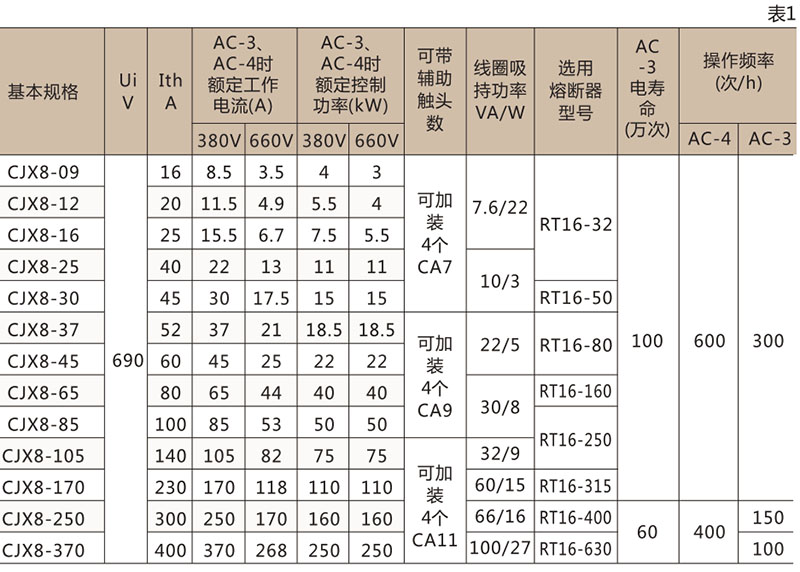

主电路极本参数见表1

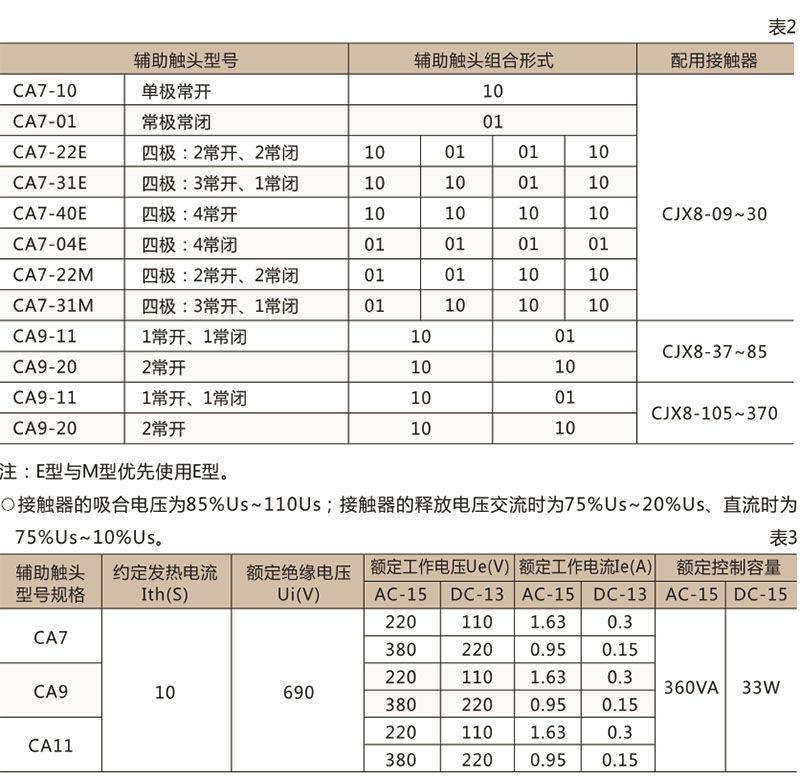

乐发II500接触器配用的辅助触头有CA7、CA9和CA11型几种型式，其规格和组合形式见表2、技术要求见表3。
接触器的吸合电压为85%Us~110%Us；接触器的释放电压交流时为75%Us~20%Us、直流时为75%Us~10%Us。
六，外形及安装尺寸

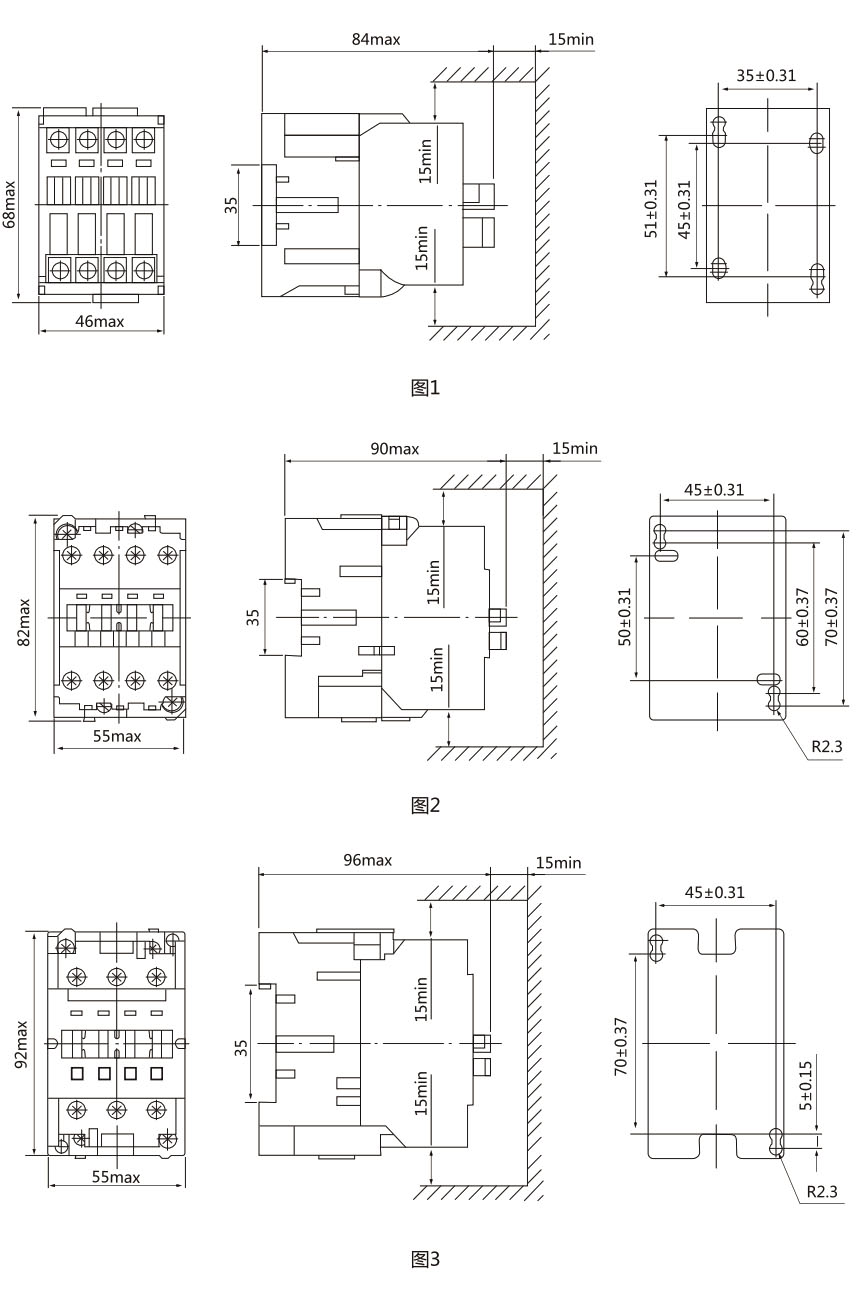

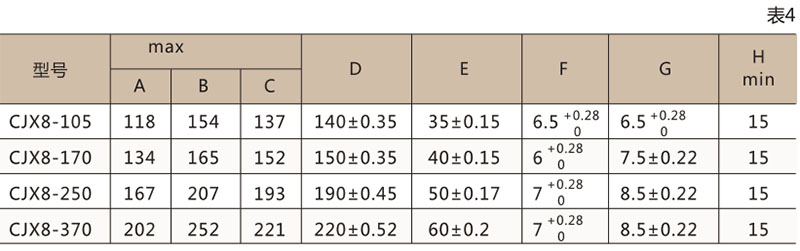

● 接触器用2只螺钉并加上垫圈安装。其外形及安装尺寸见图1~图6
● CJX8-9~30型可用35mm TH型标准导轨安装
用户订货必须说明：
接触器型号及规格。
额定控制电压及频率。
辅助触头规格代号。
订货数。
乐发II500例：1、订购CJX8-25/40-00交流接触器80台，额定控制电压380V，频率为50Hz；应写为：CJX8-25/40-00 80台 380V 50Hz。
乐发II5002订购CJX8-25/40-00交流接触器80台，额定控制电压380V，频率为50Hz，加装CA7-01 2个、CA7-10 2个；应写为：CJX8-25/40-00 80台 380V 50Hz、加装CA7-01 2个、CA7-10 2个。
