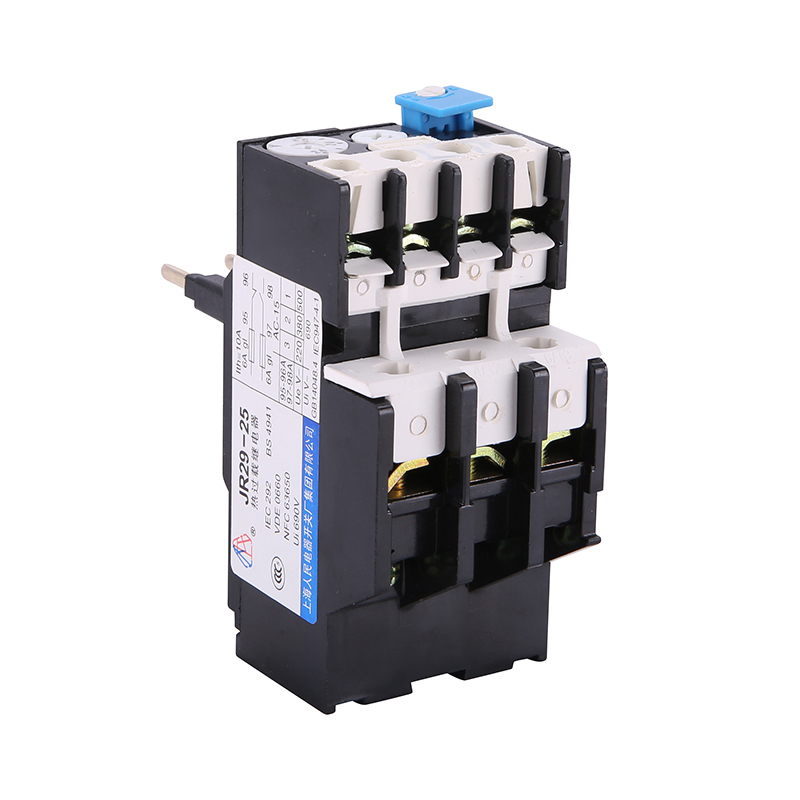

JR29(T) 热过载继电器

一,JR29(T)热过载继电器介绍

JR29(T)系列热继电器双金属片式热过载继电器(以下简称热继电器),主要用于交流50Hz或60Hz,额定工作电压Ue:660V,电流从0.1A~500(A)的电力系统中作为交流电动机的过载及断相保护之用

乐发II500热继电器具有断相保护、温度补偿、动作指示、自动与手动复位、停止功能等。

热继电器按GB14048.4标准设计、生产与检验。

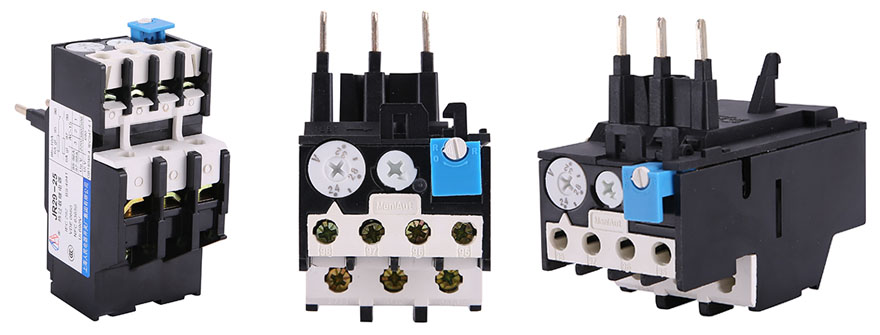

JR29(T)系列热过载继电器乐发II500

JR29(T) 热过载继电器-乐发II500

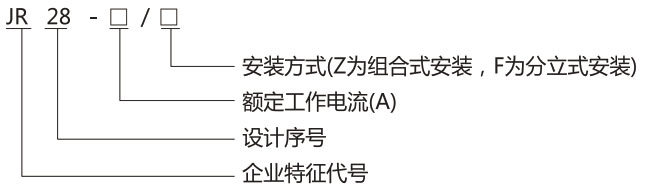

二,JR29(T)型号及含义

JR29(T) 热过载继电器-乐发II500

常规型号:JR29(T)-16,JR29(T)-25,JR29(T)-45JR29(T)-16,JR29(T)-25,JR29(T)-45



三,JR29(T)正常安装与使用条件

● 周围空气温度
周围空气温度不高于+40℃及不低于-5℃;且24小时平均值不超过+35℃;
● 海拔
安装地点的海拔不超过2000m;
● 大气条件
1.湿度
空气相对湿度在+40℃时不大于50%,在较低的温度下可以有较高的相对湿度;例如+20℃时,相对湿度可达到90%;对由于温度变化偶尔产生的凝露应采取特殊的措施。
2.污染等级:3
● 安装条件
1.安装类别:Ⅲ
2.安装位置
按正常位置安装,安装面与垂直面的傾斜度不超过±5°;且无显著振动和冲击。
● 热继电器的防护等级为IP2L0。



四,技术参数

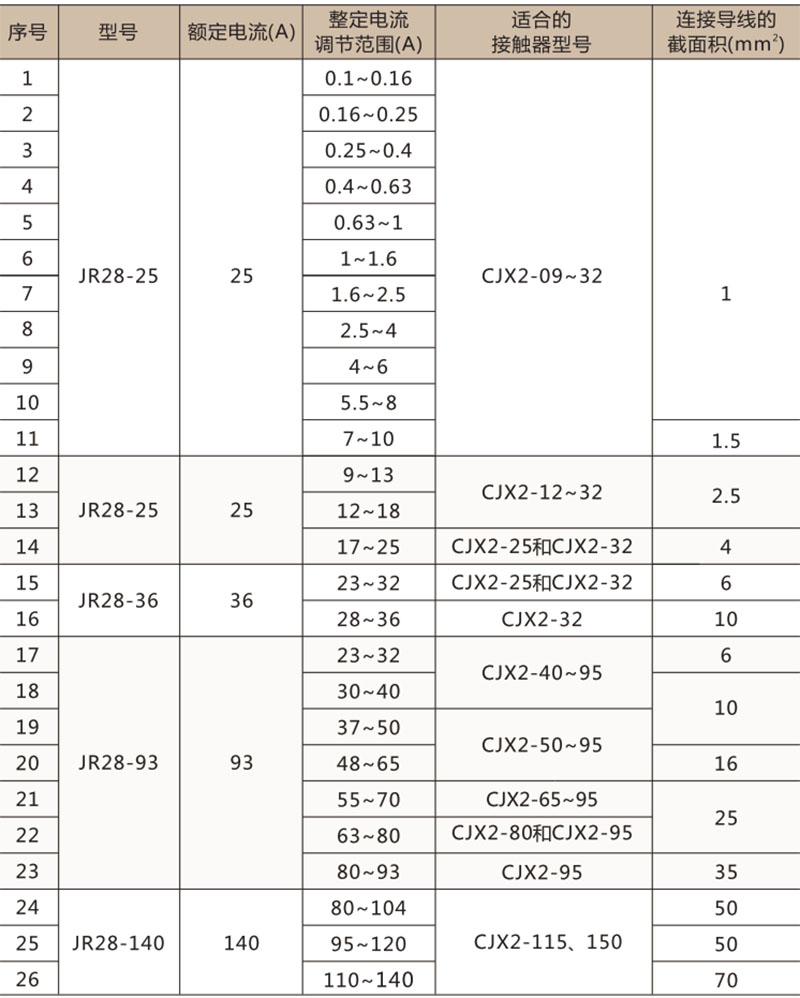

热继电器的额定工作电流、整定电流调节范围、适配交流接触器型号及推荐熔断器型号

JR29(T) 热过载继电器-乐发II500

1N0+1NC

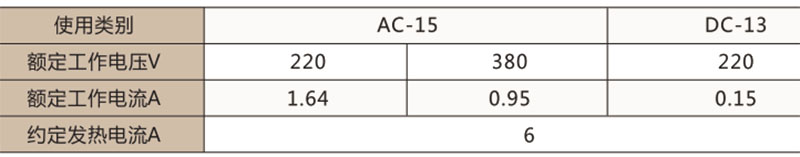

辅助电路额定绝缘电压Ui380V;额定频率50、60Hz;使用类别、额定工作电压、额定工作电流和额定发热电流

JR29(T) 热过载继电器-乐发II500

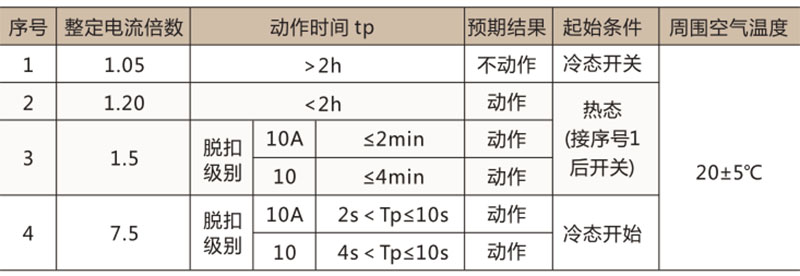

热继电器在各项负载平衡时的动作特性

JR29(T) 热过载继电器-乐发II500

产品脱口级别:JR28-25、 JR28-36为10级,JR28-93、JR28-140为10级

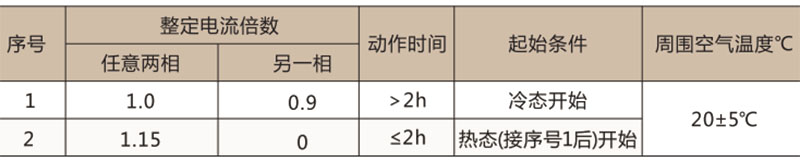

热继电器在各项负载不平衡时的动作特性

JR29(T) 热过载继电器-乐发II500

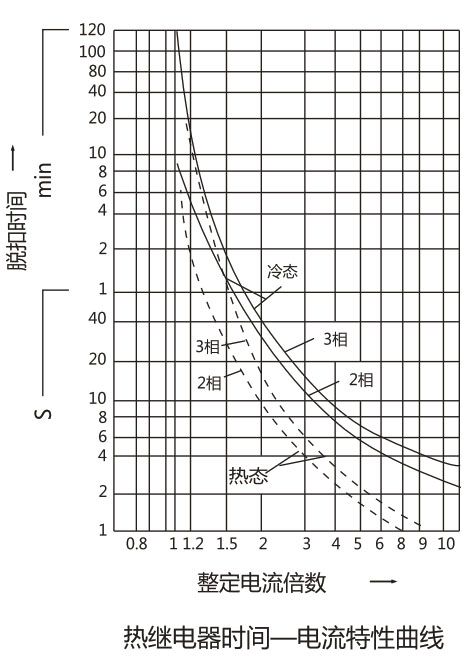

热继电器时间—电流特性曲线

JR29(T) 热过载继电器-乐发II500



五,外形及安装尺寸

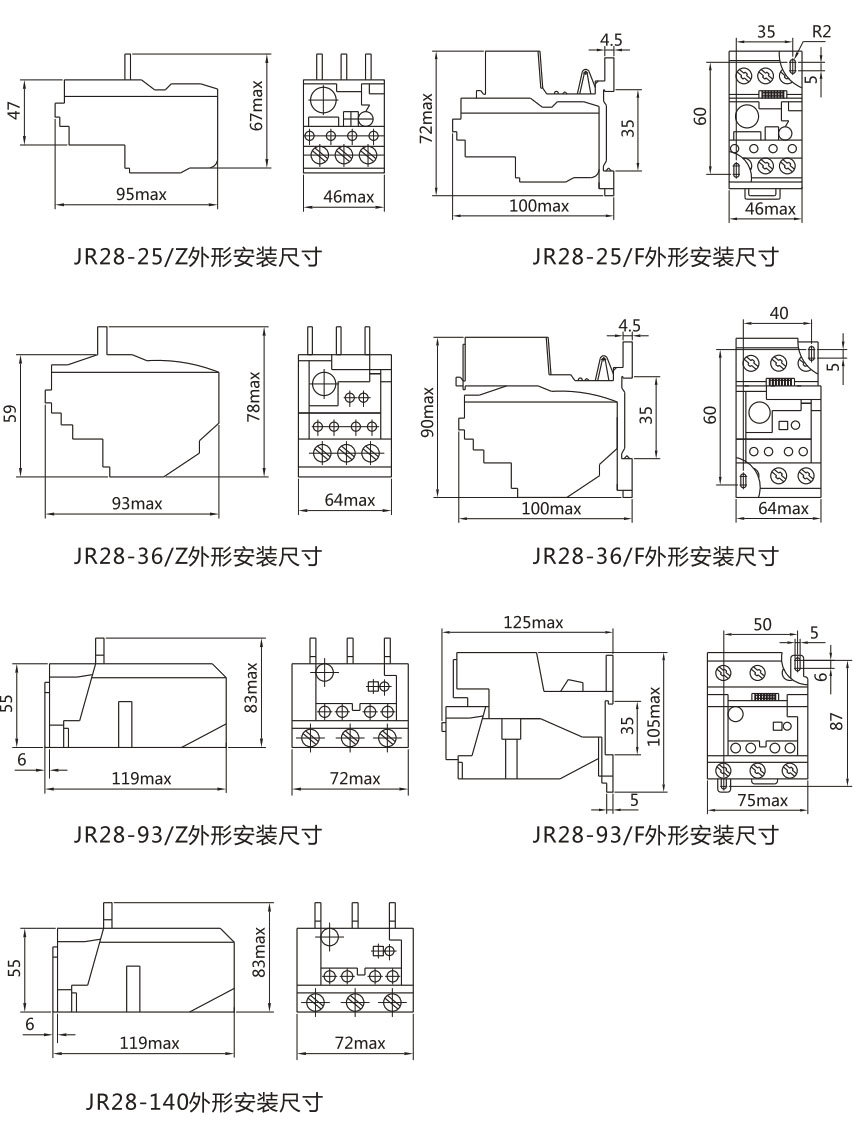

热继电器外形及安装尺寸

JR29(T) 热过载继电器-乐发II500



七,订货须知

客户在订购热继电器时,必须写明:产品型号、规格、整定电流范围及订货数量。

例:订购JR28-93,80-93A,100只。



关键词:上海人民电器开关厂,JR29(T)-16,JR29(T)-25,JR29(T)-45,JR29(T) 热过载继电器
