一，JRS1热过载继电器介绍

JRS1(LR1-D)系列热过载继电器(以下简称热继电器)在交流50~60Hz,额定工作电压Ue:380V，额定电流0.10~80A的电路中,作交流电动机的过载及断相保护用。

热继电器具有合理的结构,有整定电流调节装置,手动复位装置,停止装置,温度补偿装置,以及防手触保护结构等热。

继电器按GB14048.4标准设计、生产和检验。

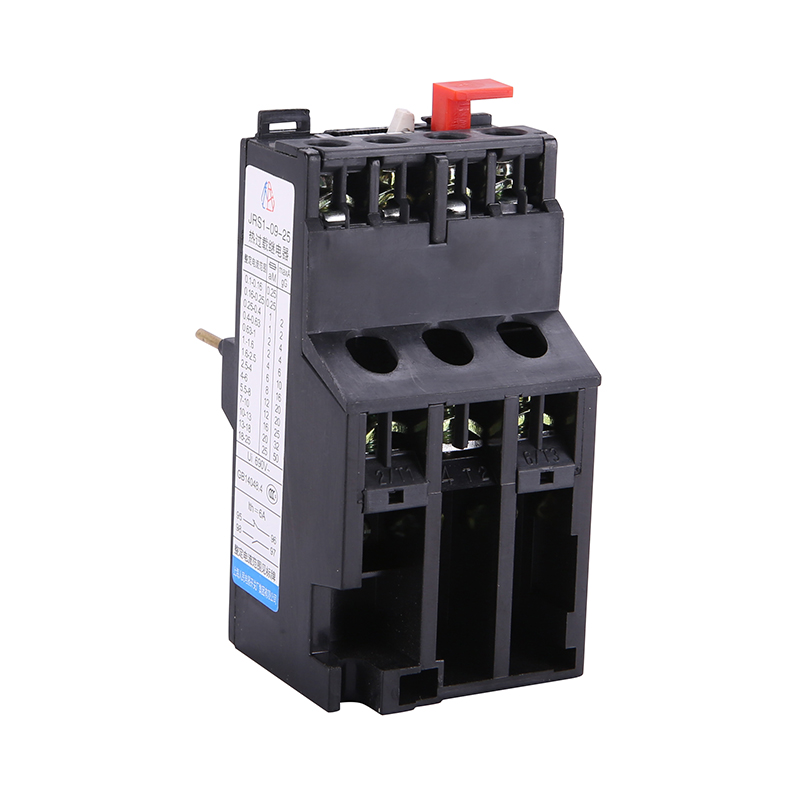

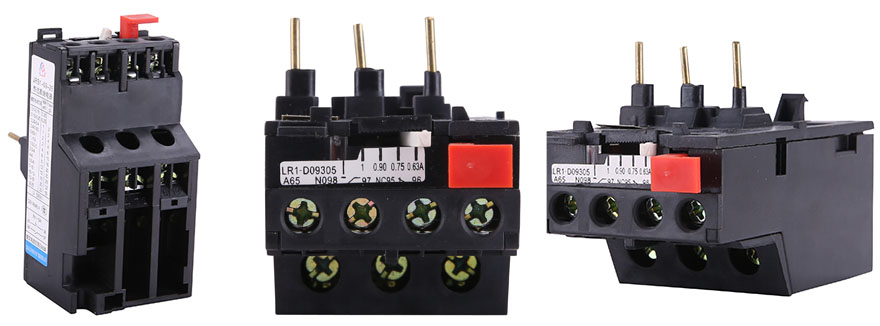

二，JRS1热过载继电器乐发II500

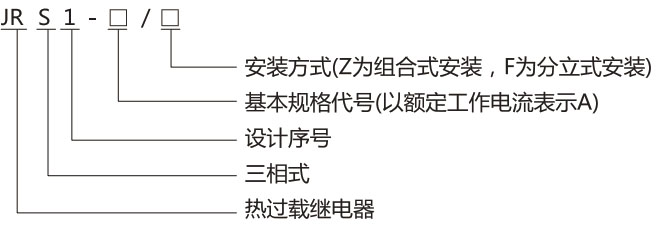

三，JRS1型号及含义

乐发II500常规型号：JRS1-09,JRS1-12,JRS1-16,JRS1-25

四，JRS1正常安装与使用条件

● 周围空气温度
周围空气温度不高于+40℃及不低于-5℃；且24小时平均值不超过+35℃；
● 海拔
安装地点的海拔不超过2000m；
● 大气条件
湿度空气相对湿度在+40℃时不大于50%，在较低的温度下可以有较高的相对湿度，例如+20℃时，相对湿度可达到90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。
污染等级：3
● 安装条件
1.安装类别：Ⅲ
2.安装位置
按正常位置安装，安装面与垂直面的倾斜度不超过±5°，且无显著振动和冲击。
● 热继电器的防护等级为IP2L0。

五，JRS1技术参数

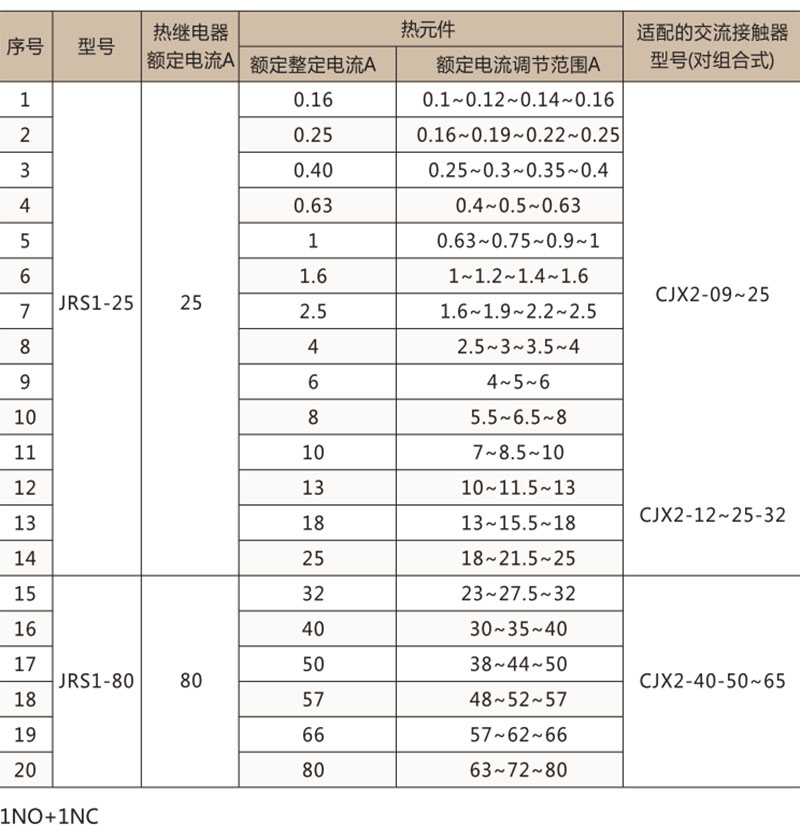

乐发II500热继电器的热元件的整定电流调节范围，适配的交流接触器及热继电器一同使用的熔断器类别见表1。

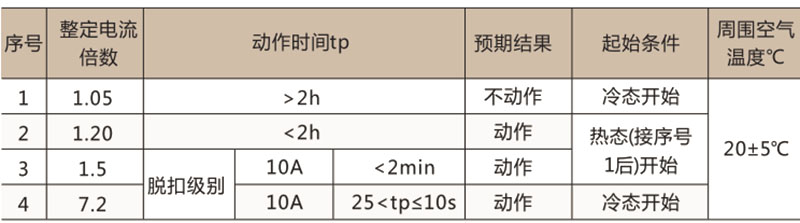

热继电器三相平衡地的动作特性

产品脱扣级别：JRS1-25、JRS1-80为10级

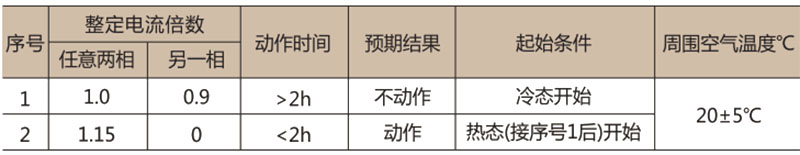

热继电器三相不平衡的动作特性

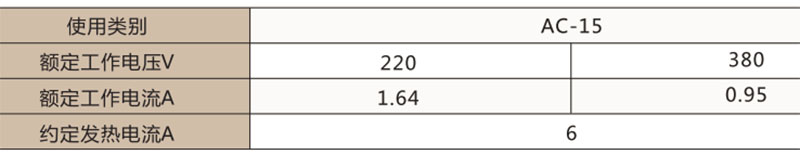

辅助电路的使用类别、额定工作电压，约定发热电流和额定工作电流

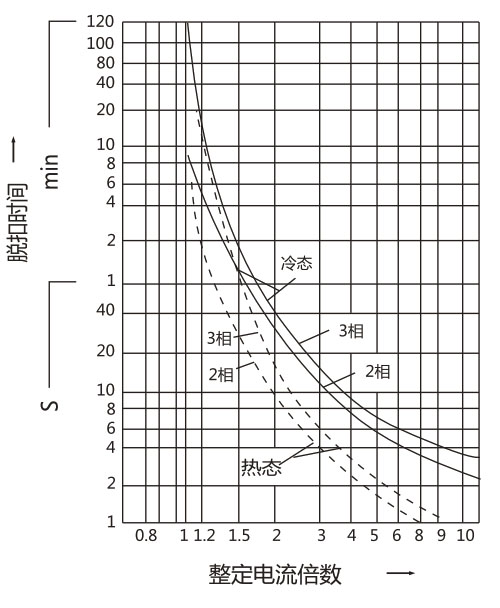

热继电器的动作特性曲线

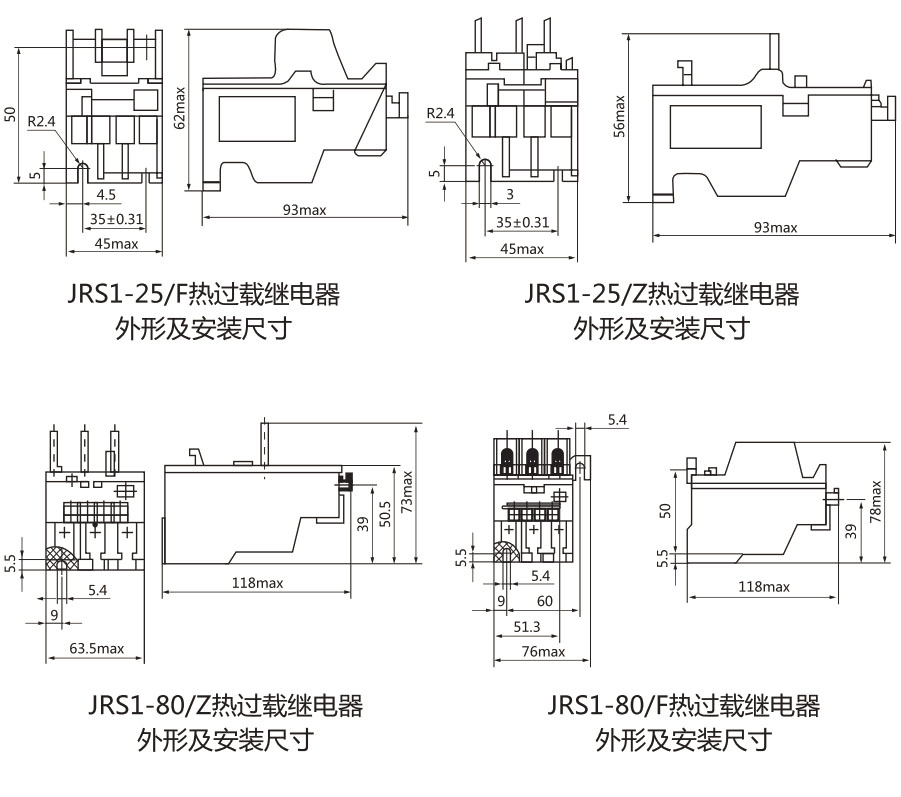

六，外形及安装尺寸
