JR20系列热过载继电器(以下简称热继电器）适用于50Hz/60Hz。额定工作电流Ue：380V~660V；电流0.1~630(A)的电力系统中作交流电动机或线路的过载及断相保护。
乐发II500继电器具有断相保护、温度补偿、手动复位和自动复位任意选择、动作脱扣灵活性检査、手动断开常闭触头等功能。
热继电器符合标准：GB14048.4及IEC60947-4-1等。

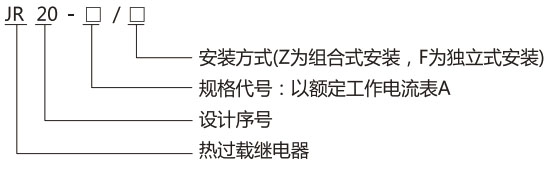

二，JR20型号及含义
常规型号：JR20-10L,JR20-16L,JR20-25
● 周围空气温度
周围空气温度不高于+40℃及不低于-5℃；且24小时平均值不超过+35℃；
● 海拔要求：安装地点的海拔不超过2000m；
● 大气条件：1.湿度
空气相对湿度在+40℃时不大于50%，在较低的温度下可以有较高的相对湿度；例如+20℃时，相对湿度可达到90%；对由于温度变化偶尔产生的凝露应采取特殊的措施。
● 污染等级：3
● 安装条件
1.安装类别：Ⅲ
2.安装位置
按正常位置安装，安装面与垂直面的傾斜度不超过±5°，且无显著振动和冲击。
3.安装方式
JR20-25具有组合安装、螺钉安装等两种安装方式；
JR20-63具有组合安装、螺钉安装、35mm标准导轨组合安装和独立安装四种安装方式；
JR20-160具有螺钉安装方式。
● 热继电器的防护等级为IP2L0。

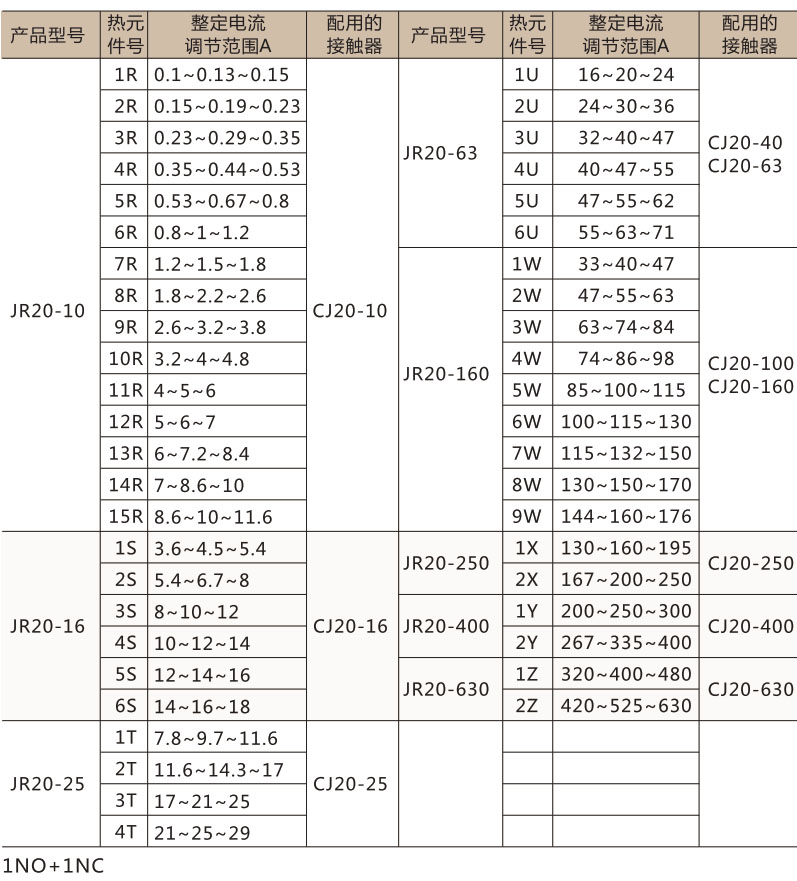

● 热继电器整定电流调节范围

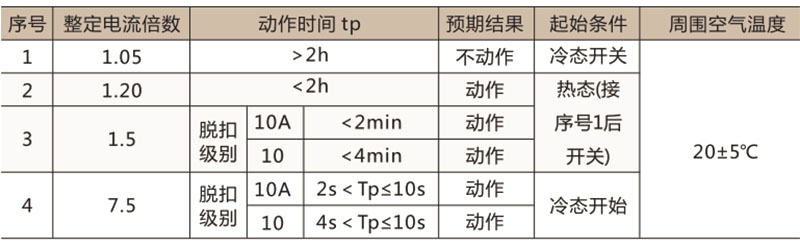

● 热继电器各极通电时的动作范围
乐发II500产品脱扣级别：JR20-10、JR20-16、JR20-25、JR20-63为10A级；JR20-160、JR20-250、JR20-400、JR20-630为10级。
● 热继电器两极通电时的动作范围

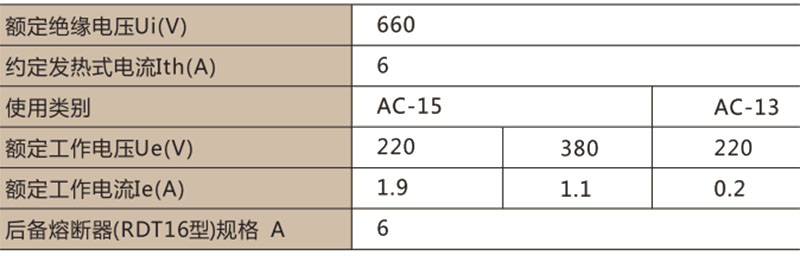

● 辅助电路的基本参数

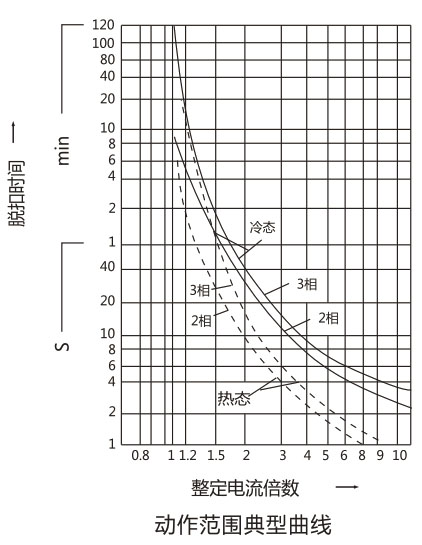

● 热继电器的脱口级别为10级，其动作范围典型曲线

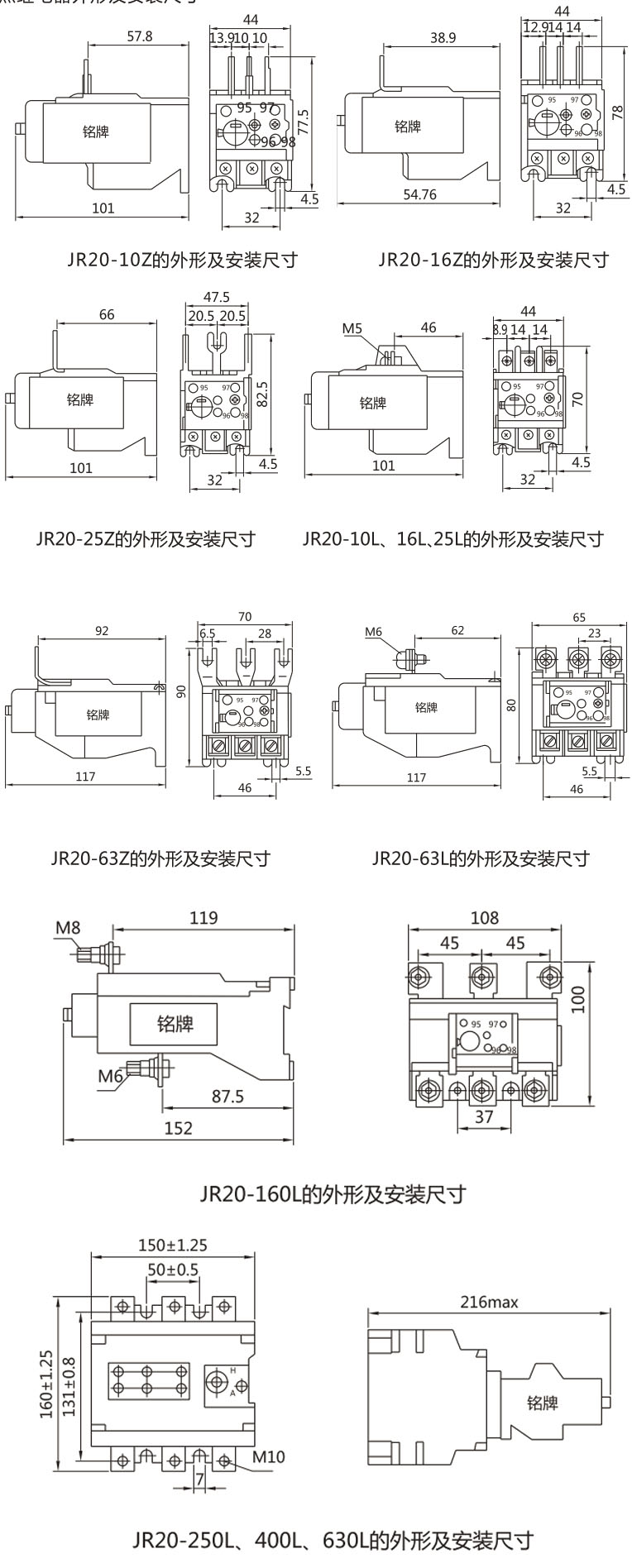

JR20热过载继电器外形及安装尺寸
关键词：上海人民电器开关厂,JR20-10L,JR20-16L,JR20-25L,JR20热过载继电器
乐发II500客户在订购热继电器时，必须写明：产品型号、规格、整定电流范围及订货数量。
