CJX1交流接触器

一,CJX1交流接触器用途

CJX1系列交流接触器(以下简称接触器)主要用于交流50(或60)Hz,额定工作电压到660V,在AC-3使用类别下,额定工作电压为380V额定工作电流至400A的电路中,供远距离接通和分断电路,并可与JRS2(3UA5)相应型号热继电器组成电磁起动器,以保护可能发生的操作过负荷的电路。

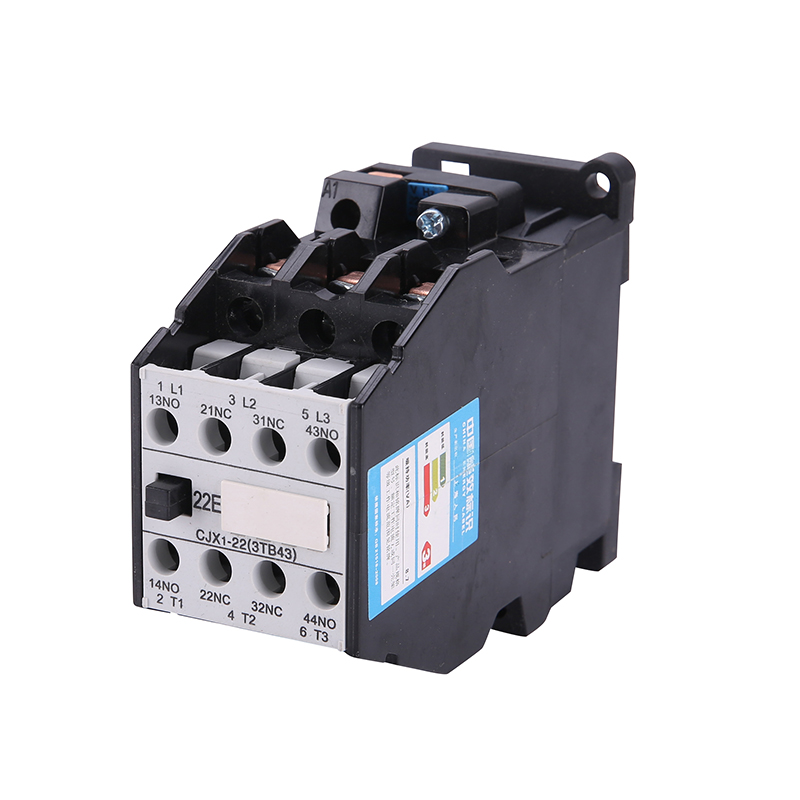

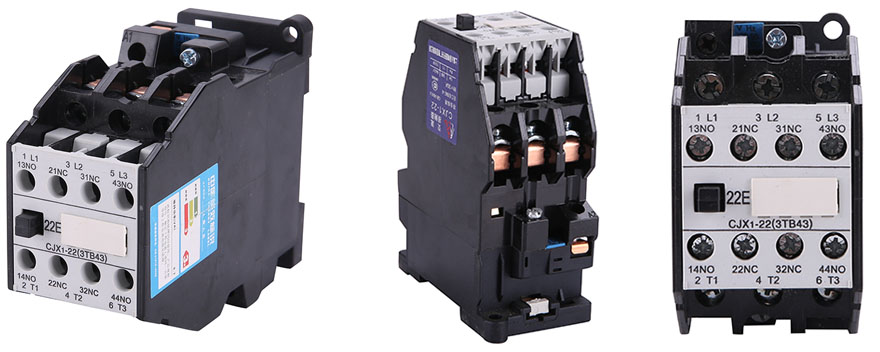

二,CJX1交流接触器乐发II500

CJX1交流接触器-乐发II500

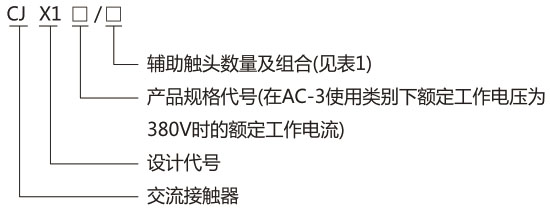

三,CJX1交流接触器型号及含义

CJX1交流接触器-乐发II500

常规型号:CJX1-9/22,CJX1-12/22,CJX1-16/22,CJX1-22/22



四,正常工作条件和安装条件

海拔不超过2000m;

乐发II500周围空气温度为-5℃~+40℃,24h内平均值不超过+35℃;

乐发II500高温度为+40℃时,空气的相对湿度不超过50%;在较低的温度下允许有较高的相对湿度,例如+20℃时不大于90%,对由于温度变化偶尔产生的凝露应采取特殊的措施。

污染等级:3级;

乐发II500安装类别:安装类别为Ⅲ;

乐发II500安装条件:安装面与垂直面的倾斜度不大于±5°;

乐发II500安装在无显著摇动和冲击振动的地方。



五,主要技术参数

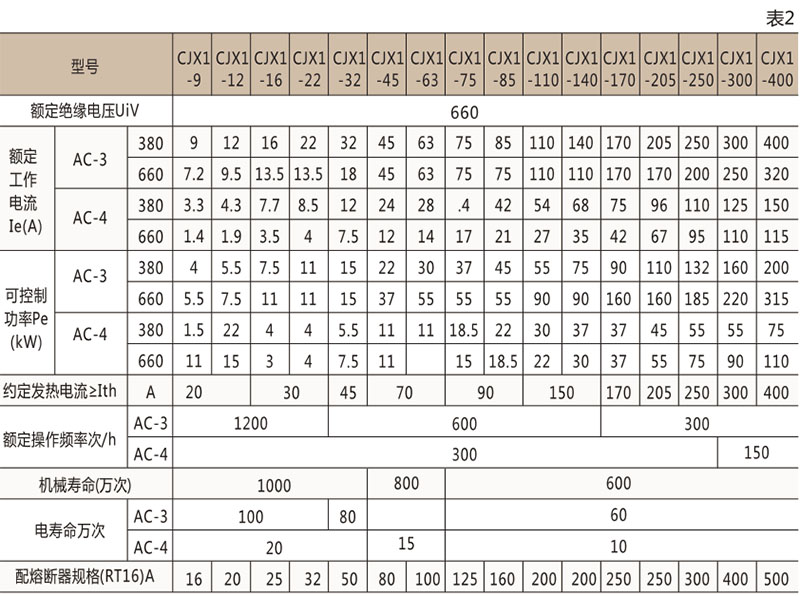

主要技术参数件表2

CJX1交流接触器-乐发II500

接触器额定控制电源电压Us为交流50/60Hz:36/42、48/58、110/132、127/152、220/264、380/456(V)。

乐发II500接触器线圈在额定控制电源电压的85%~110%能可靠吸持,在额定控制电源电压的20%~75%内能可靠释放。

乐发II500辅助电路的额定绝缘电压(Ui)为660V,约定发热电流(Ith)为10A,

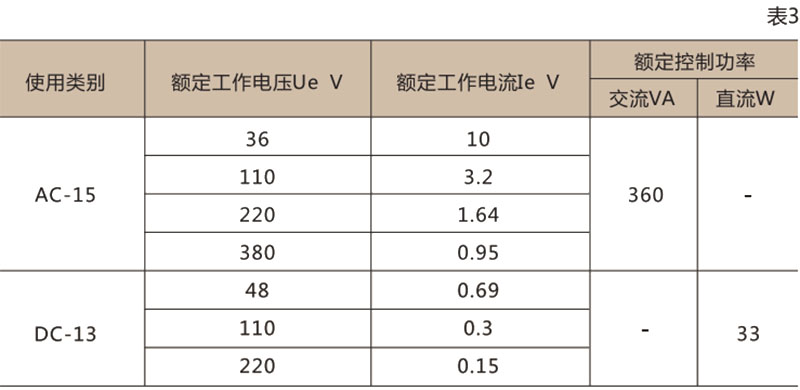

其他参数见表3。

CJX1交流接触器-乐发II500



六,外形及安装尺寸

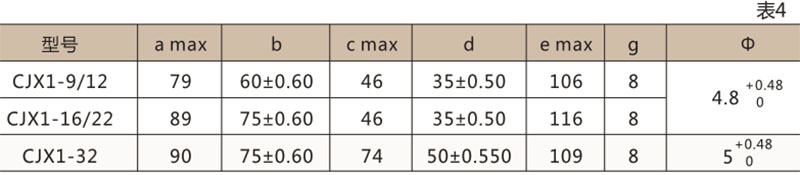

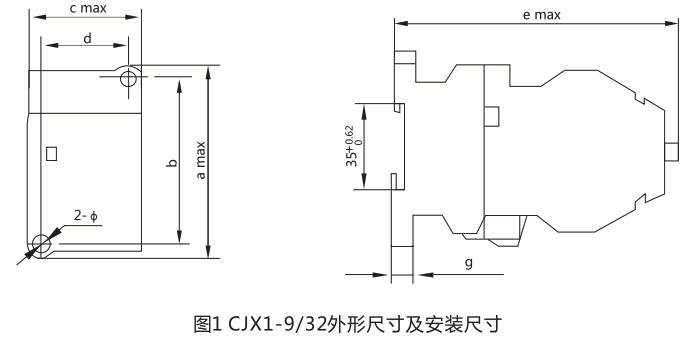

CJX1-9~32的外形及安装尺寸见图1及表4

CJX1交流接触器-乐发II500



CJX1交流接触器-乐发II500

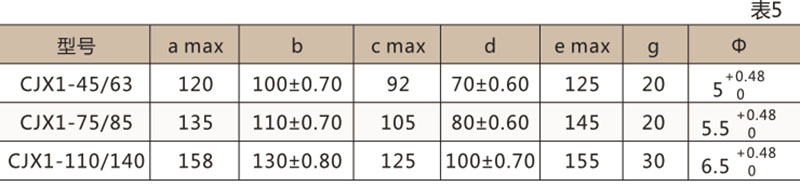

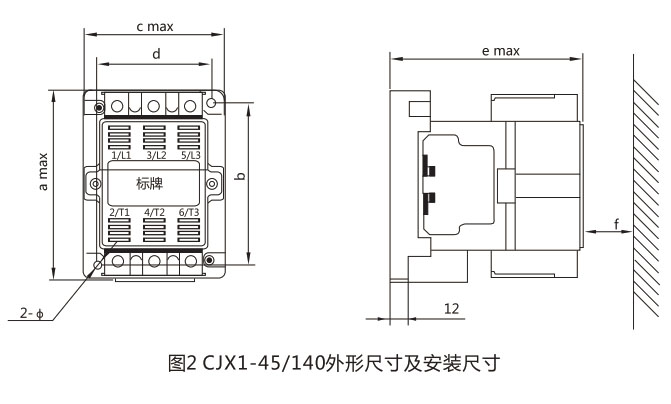

CJX1-45~140的外形及安装尺寸见图2及表5

CJX1交流接触器-乐发II500



CJX1交流接触器-乐发II500

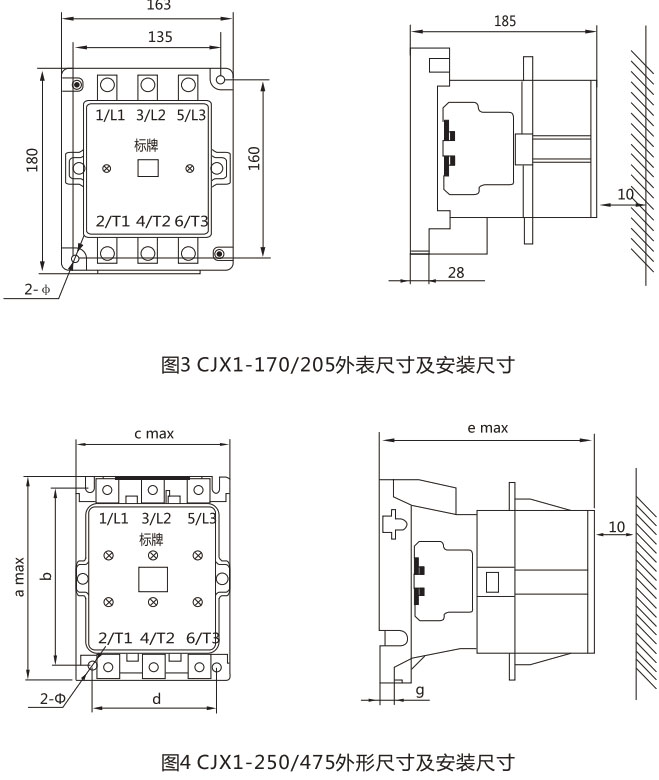

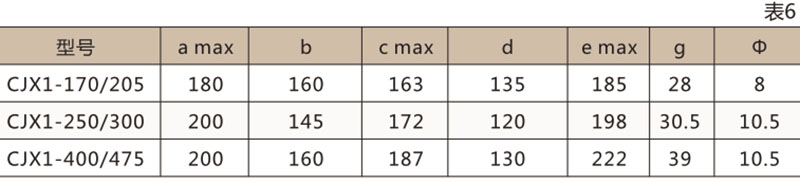

CJX1-170~475的外形及安装尺寸

CJX1交流接触器-乐发II500



CJX1交流接触器-乐发II500



七,订货须知

客户在订购产品时必须注明完整的产品型号、额定控制电源电压及频率、订货数量。

例:订购CJX1-250/22、380V、50Hz、5台。
