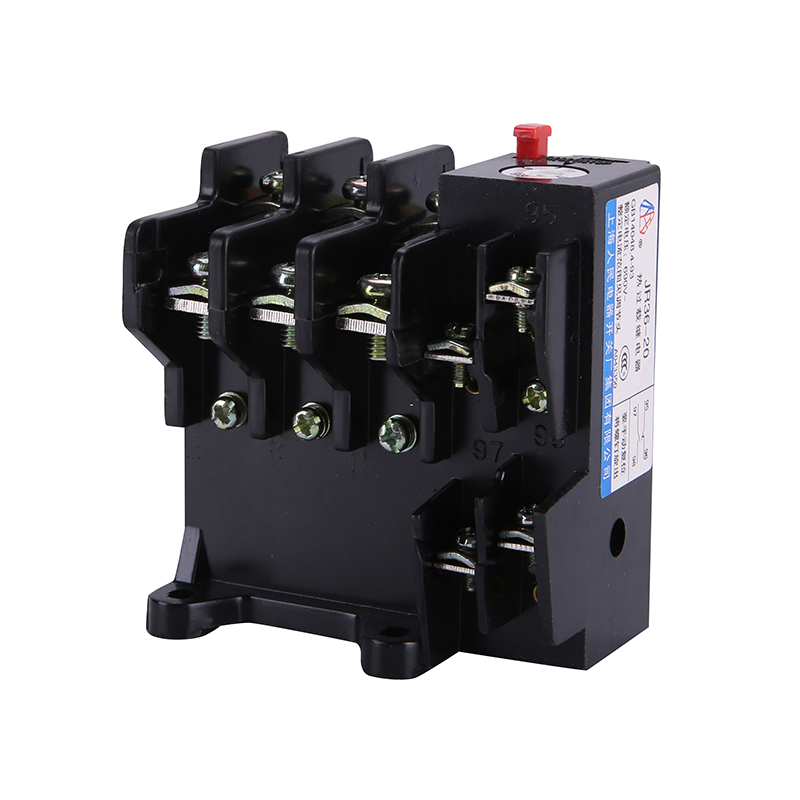

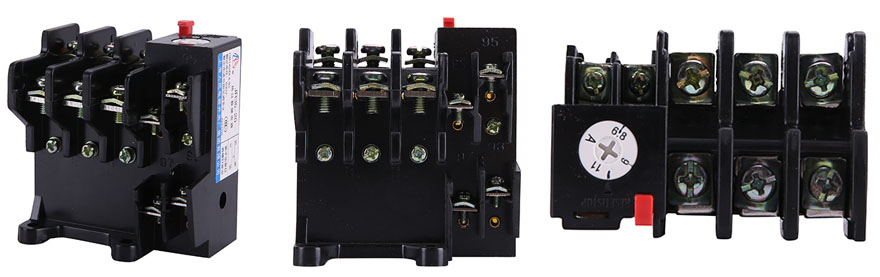

JR36系列双金属片式热过载继电器(以下简称热继电器)适用于交流50Hz,额定共和电压Ue：AC690V,电流0.25A~160(A)的电路中,对交流电动机的过载和断相进行保护。

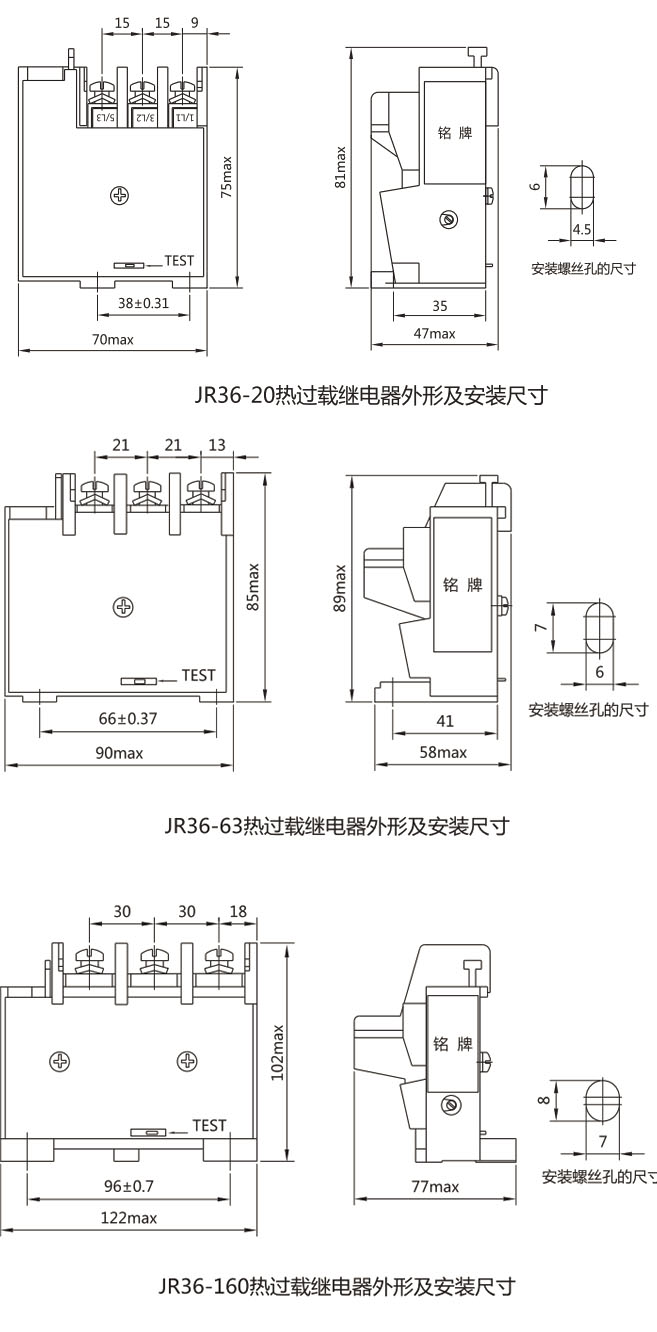

热继电器具有整定电流可以调节、温度补偿、断相保护、自动复位和手动复位任意选择、能进行线路动作灵活检査、可手动断开常闭触头(常开触头闭合)等功能,其外形尺寸和安装尺寸与JR16B系列完全一致,是新代较为理想的产品。
产品符合GB14048.1和IEC60947-4-1标准。

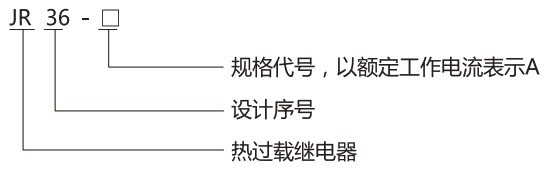

乐发II500常规型号：JR36-20,JR36-63,JR36-160
● 周围空气温度
周围空气温度不高于+40℃及不低于-5℃；且24小时平均值不超过+35℃；
● 海拔
安装地点的海拔不超过2000m；
● 大气条件
湿度空气相对湿度在+40℃时不大于50%，在较低的温度下可以有较高的相对湿度，例如+20℃时，相对湿度可达到90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。
污染等级：3
● 安装条件
1.安装类别：Ⅲ
2.安装位置
按正常位置安装，安装面与垂直面的倾斜度不超过±5°，且无显著振动和冲击。
● 热继电器的防护等级为IP2L0。

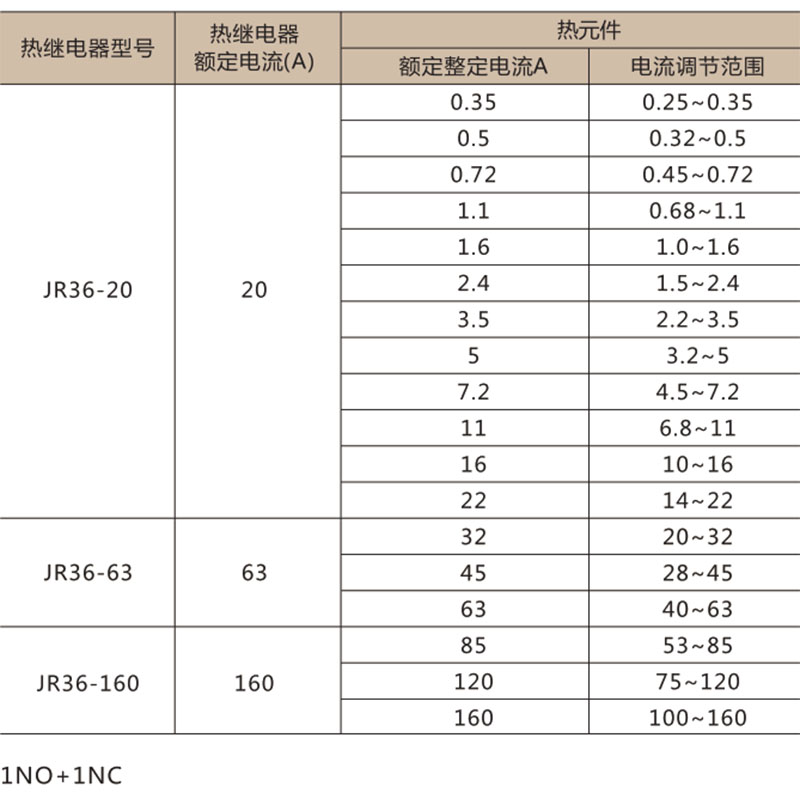

热继电器的额定电流、热元件额定电流、电流调节范围和推荐熔断器型号

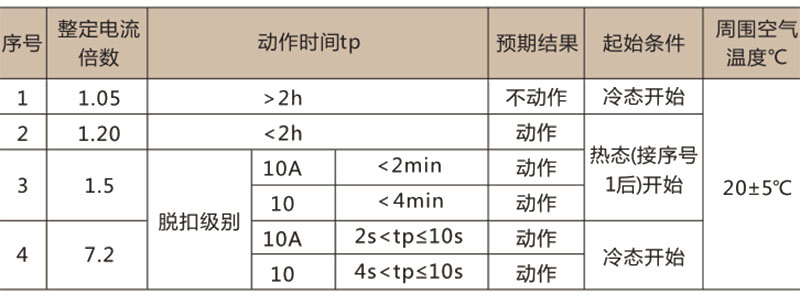

热继电器三相平衡地的动作特性
产品脱扣级别：JR36-20为10级，JR36-63、JR36-160为10级。

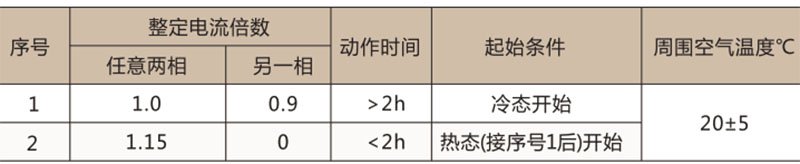

热继电器三相不平衡地的动作特性

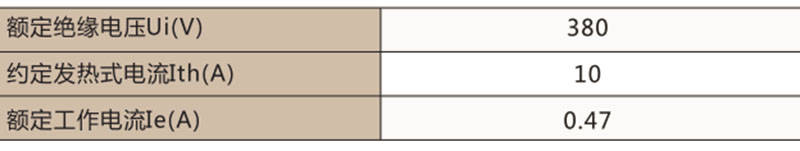

辅助电路的基本参数

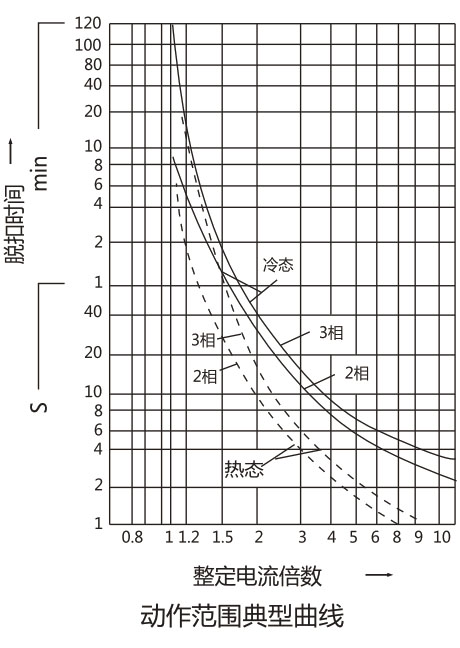

热继电器的动作范围典型曲线
关键词：上海人民电器开关厂,JR36-20,JR36-63,JR36-160,JR36热过载继电器
乐发II500客户在订购热继电器时，必须写明：产品型号、规格、整定电流范围及订货数量。
例：订购JR36-20,6.8~11A,200只。
