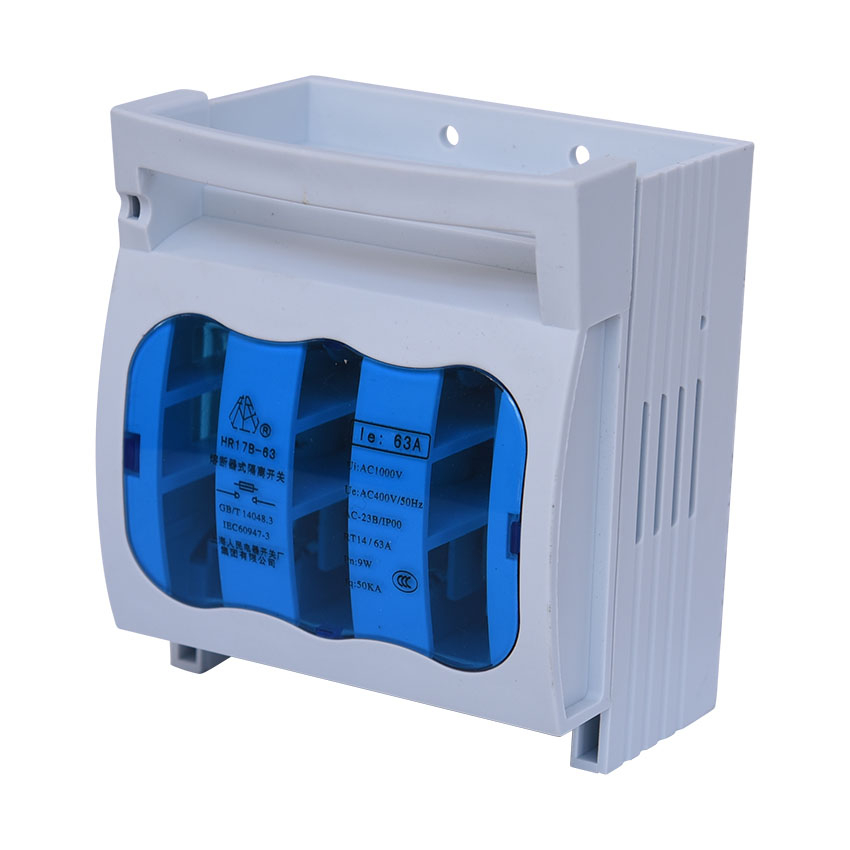

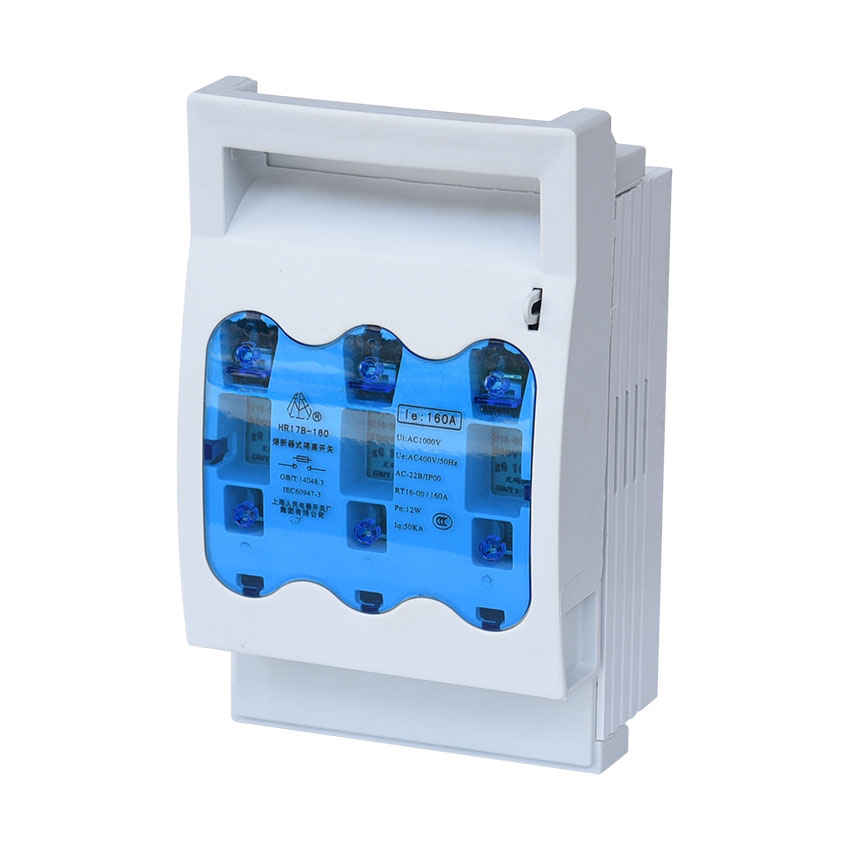

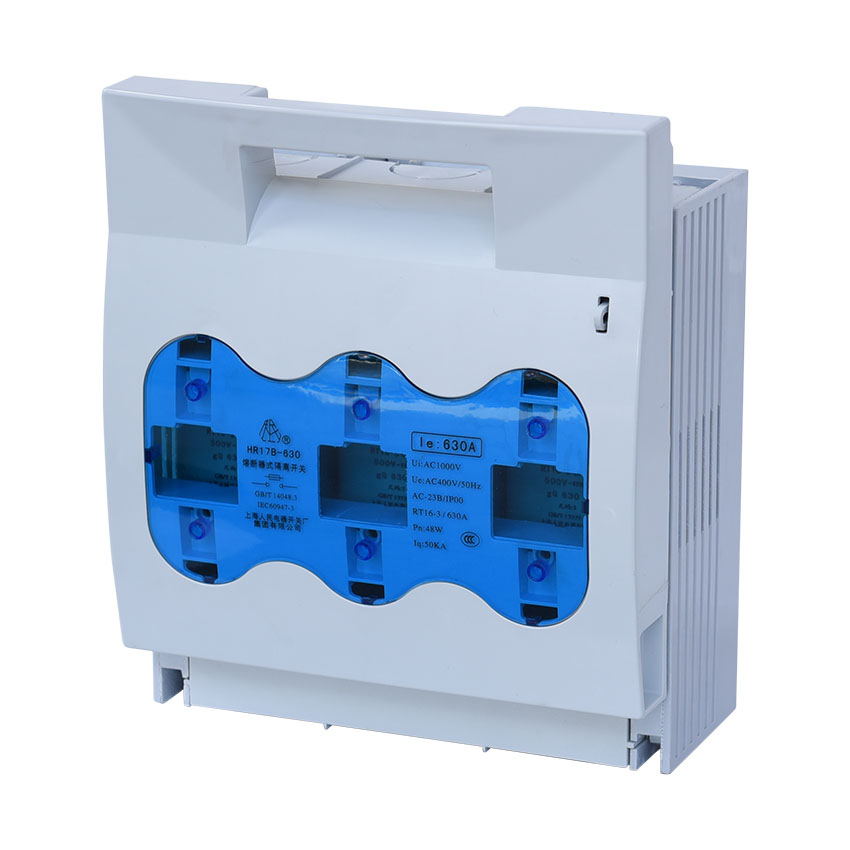

HR17B系列熔断式隔离开关

一,HR17B熔断器式隔离开关用途

HR17B系列熔断器式隔离开关(以下简称开关),适用于交流50Hz、额定电压400V,约定发热电流至800A的具有高短路电流的配电电路和电动机电路中,作用手动不频繁操作的电源开关、隔离开关和应急开关,并作电路短路保护之用,但一般不作为直接开闭单台电动机之用。

HR17B(D)系列隔离开关,仅作开关用,无短路保护。

开关造型美观、新颖简洁,结构简单、操作方便,符合IEC60947-3、GB/T14048.3标准,是同类产品的选择。

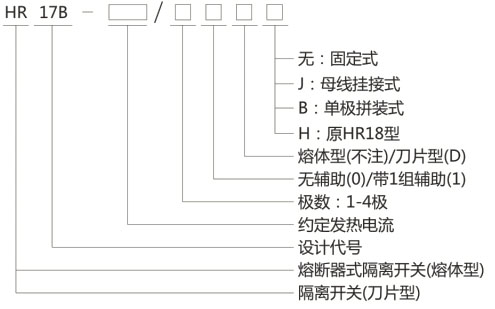

二,型号及含义

常规型号:HR17B-160/3R,HR17B-250/3R,HR17B-400/3R,HR17B-630/3R

乐发II500

三,结构特征

● 开关由底座、上盖、灭弧罩等部分组成,静触头直接装在底座上,熔断体(或刀片)装在上盖中直接作为动触头用,上盖可沿底座上的支点呈扇形旋转打开,使熔断体(或刀片)从插座中完全拔出,并具有较大的隔离距离,上盖亦可方便地从底座上撤出,便于开关的安装与安全拆换熔断体。
● 开关中底座、上盖、灭弧罩等均由耐弧塑料压制而成,为全塑型结构,具有良好的机械强度、阻燃性能与介电性能,且结构简单、拆装方便、安全可靠。灭弧罩中装有多片金属灭弧栅,加强了开关的灭弧能力,消除了飞弧的危害,提高了触头的使用寿命。



四,主要技术参数

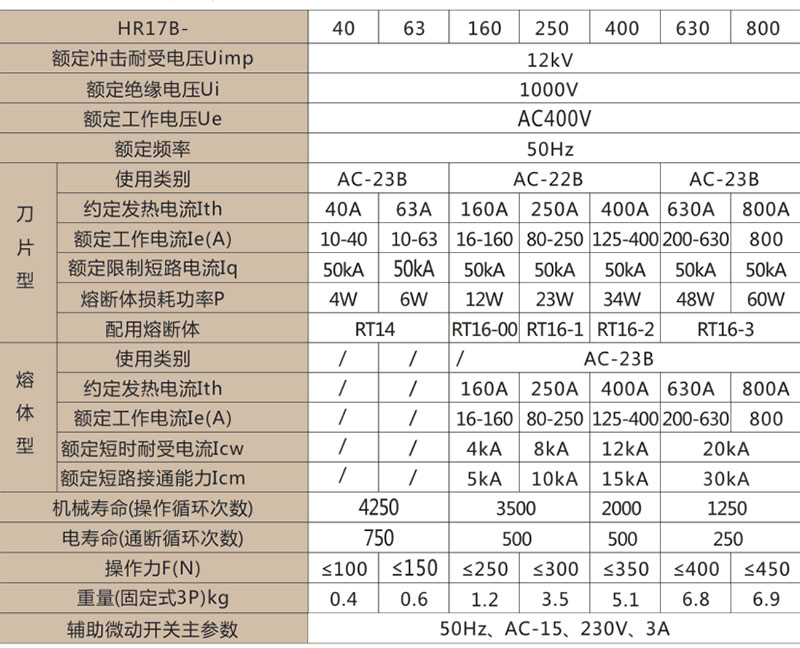

● 开关主要技术参数



五,外形及安装尺寸

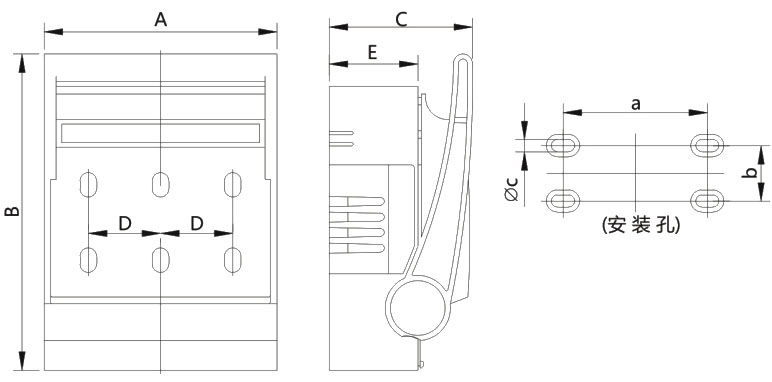

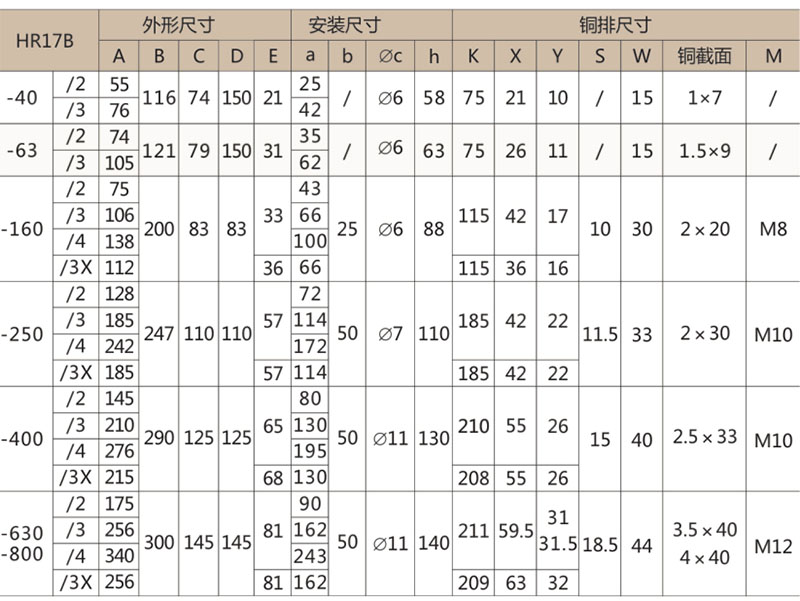

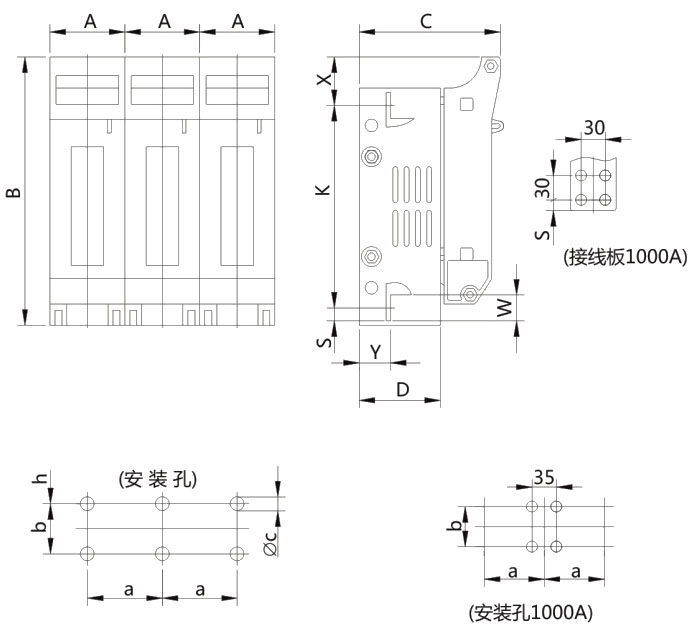

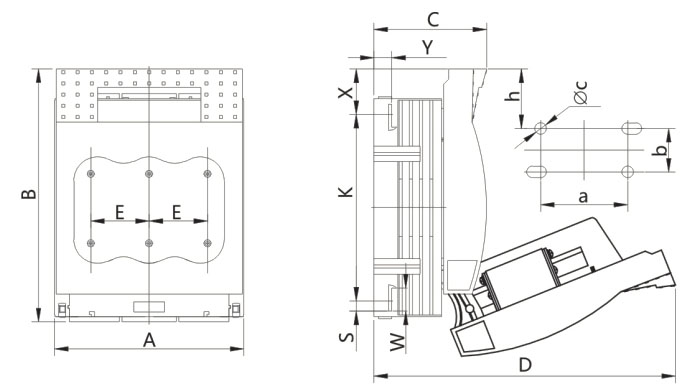

● HR17B系列熔断式隔离开关外形与安装尺寸

注:HR17B/3X为新款产品

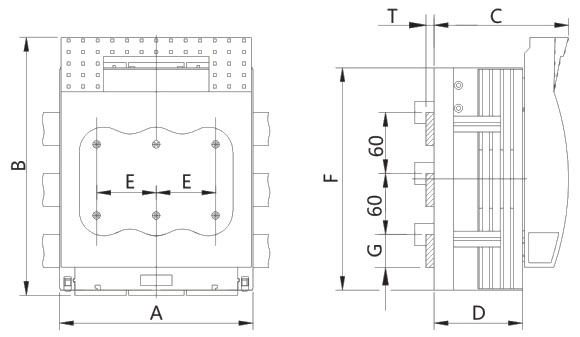

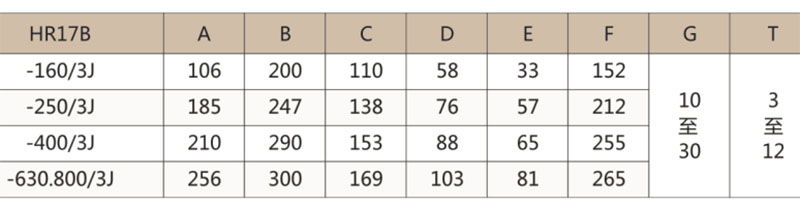

● HR17B系列(母线挂接式)的外形及尺寸
HR17B系列母线挂接式,由开关底部的3组接线板直接挂接在用户的三相进线母排上,再由开关的上端(上出线型)出线。
用户三相进线母排的中心距要求为60mm,在满足承载电流的前提下,母排的厚度3-12mm、宽度10-30mm均可。
乐发II500 开关采取内置弹簧挂接方式,挂接简单方便、且接触可靠,挂好后只须拧紧螺钉即可。



注:订单时必须注明“上出线型”或“下出线型”

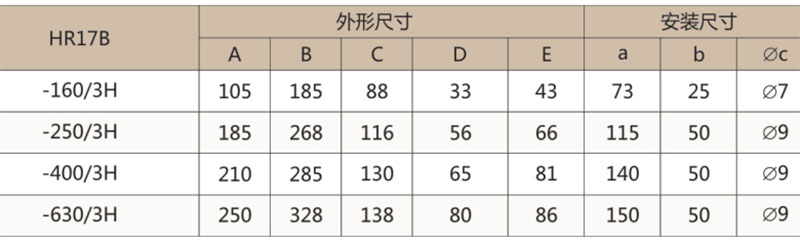

● HR17B系列(HR18)的外形及尺寸

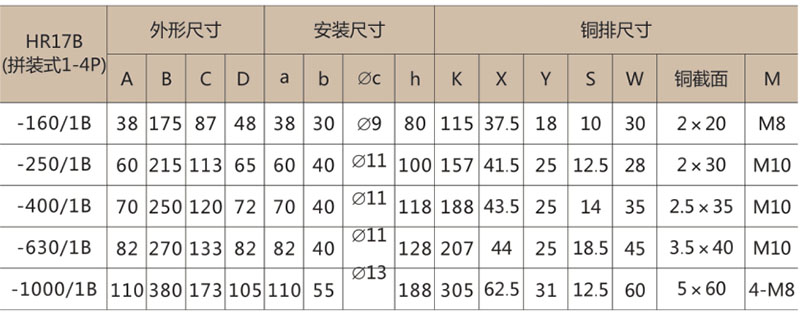

● HR17B系列(单极拼装式)的外形尺寸
HR17B系列单极拼装式,采取底部螺栓固定的安装方式、上进下出的接线方式,由单极开关拼装而成2-4极,各极可单独操作,亦可同时操作。
开关结构简单实用,可带负荷操作,具有合闸带锁功能、合闸指示功能、熔断指示功能。


关键词:上海人民电器开关厂,HR17B-160/3R,HR17B-250/3R,HR17B-400/3R,HR17B-630/3R,HR17B熔断器式隔离开关
