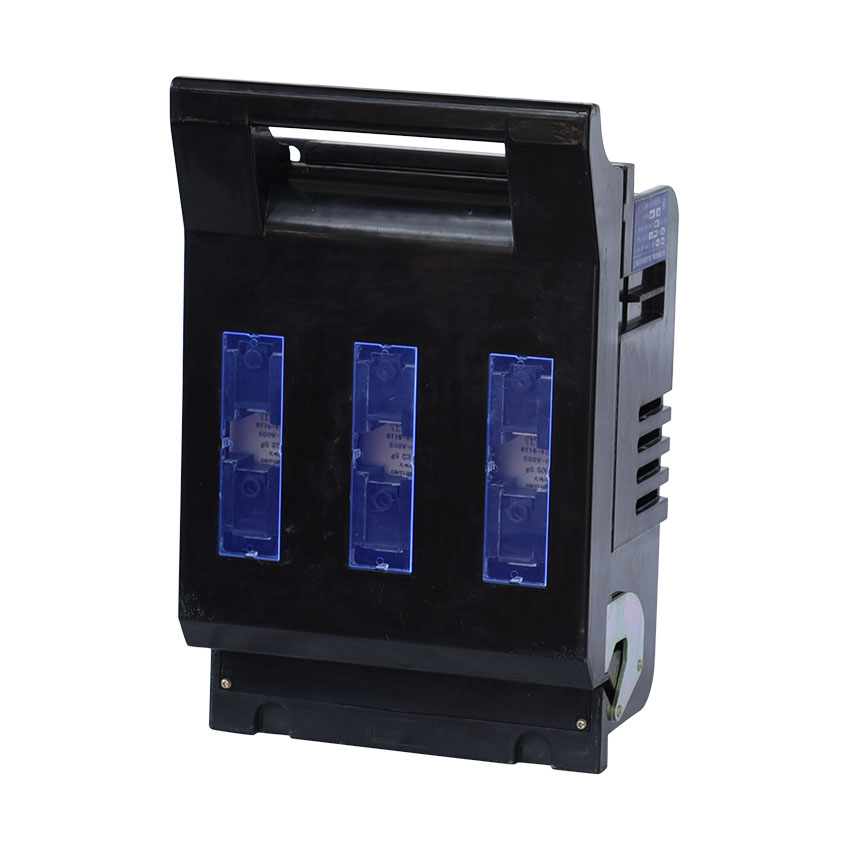

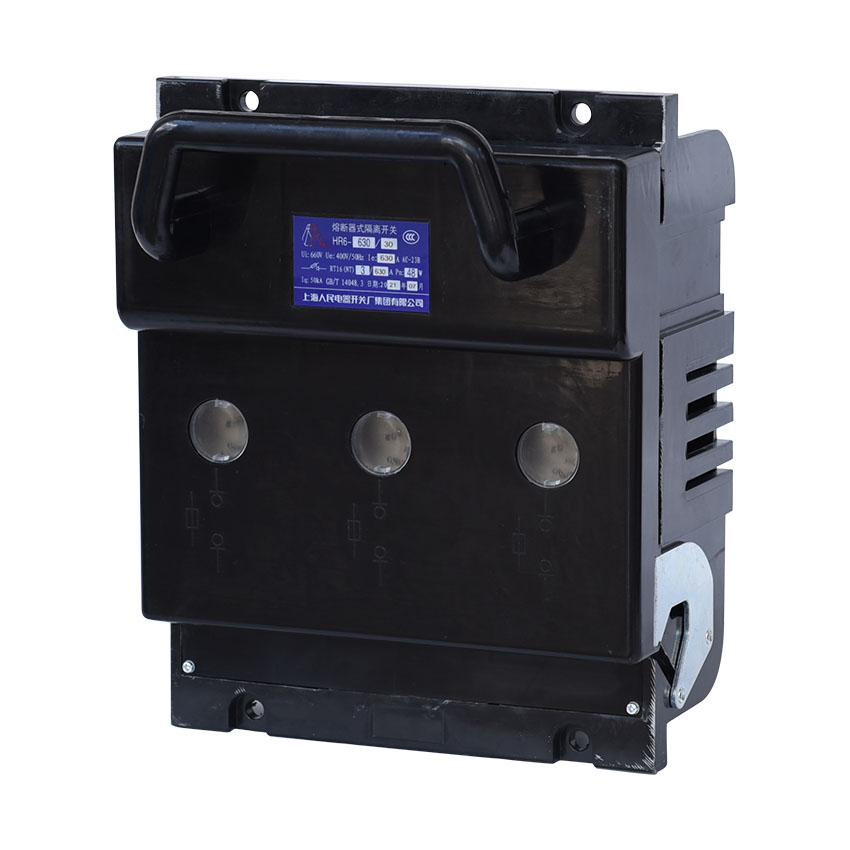

HR6系列熔断器式隔离开关

一,HR6熔断器式刀开关用途

HR6系列熔断器式隔离开关(以下简称开关),是我公司参照德国AEG公司产品而设计的,适用于交流50Hz、额定电压400V、约定发热电流至1000A的具有高短路电流的配电电路和电动机电路中,用作手动不频繁操作的电源开关、隔离开关和应急开关,并作为电路短路保护之用,但一般不作为直接开闭单台电动机之用。

乐发II500 开关结构简单、操作方便,符合GB/T14048.3、IEC60947-3标准,是同类产品的选择。

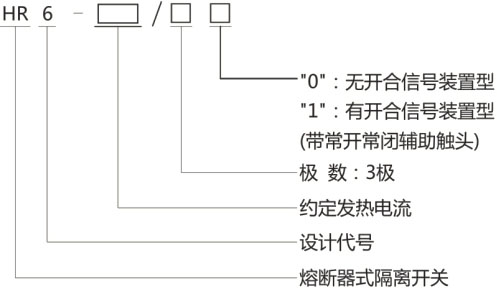

二,型号及含义

常规型号有:HR6-160/31,HR6-250/31,HR6-400/31,HR6-630/31

乐发II500

三,主要技术参数

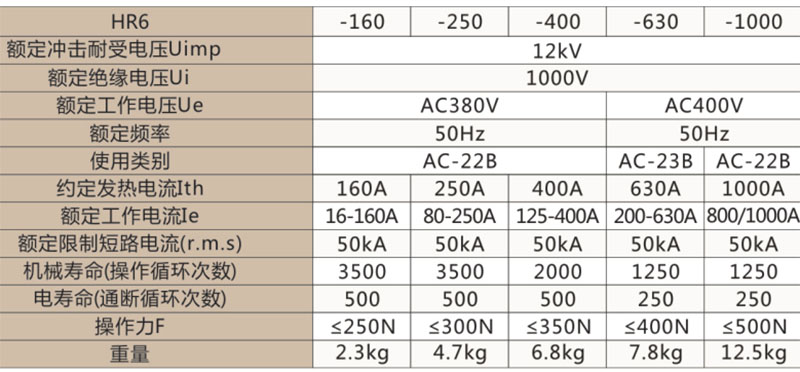

● HR6开关主要技术参数

● 辅助触头(辅助开关)的主要参数
额定工作电压:AC380V 触头类型:一常开一常闭
额定发热电流:5A 符合标准:GB/T14048.5
使用类别:AC-15

● 开关与熔断体的配用关系

注:1)、当开关用于电动机电路时,允许熔断体的额定电流大于开关的额定动作电流。
2)、表中RT36-3B(NT3B)熔体,必须配我公司专用熔体,否则将无法使用或影响产品性 能。

乐发II500

四,结构特征

● 开关主要由底座、上盖、灭弧室等部分组成,三对夹型触头直接装在底座上,熔断体装在上盖中直接作为动触头刀片用,上海可沿支持件呈扇形旋转打开,使熔断体从插座中完全拔出,并具有较大的隔离距离,上盖亦可方便地从底座上撤出,便于开关的安装与安全拆换熔断体。
● 开关中底座、上盖、灭弧室等均由耐弧塑料压制而成,为全塑型结构,具有良好的机械强度、阻燃性能与介电性能,且结构简单、拆装方便、安全可靠。灭弧室中装有多片金属灭弧栅,加强了开关的灭弧能力,消除了飞弧的危害,提高了触头的使用寿命。
● 开关中底座上具有两组安装孔,可满足各种开关柜及开关柜面板上安装的要求,开关的两侧可装辅助触头,发出开关分合状态的指示信号。



五,外形及安装尺寸

● HR6熔断器式刀开关外形及安装尺寸
