一，HR17熔断器式隔离开关用途

HR17系列（HR18系列）熔断器式隔离开关（以下简称开关），适用于交流50Hz、额定电压至660V、约定发热电流至630A的具有高短路电流的配电电路和电动机电路中，用作手动不频繁操作的电源开关、隔离开关和应急开关，并作电路短路保护之用。

乐发II500 开关造型美观、新颖简洁、结构简单、操作方便，符合IEC60947-3、标准，是同类产品的选择。

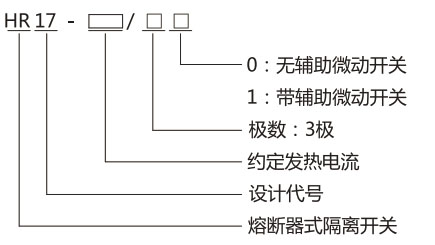

二，型号及含义

乐发II500 常规型号：HR17-160/3R,HR17-250/3R,HR17-400/3R,HR17-630/3R

乐发II500

三，结构特征

● 开关主要由底座、上盖、灭弧罩等部分组成,静触头直接装在底座上,熔断体裝在上盖中直接作为动触头刀片用或直接装刀片当隔离开关用,上盖可沿底座上的支点呈扇形旋转打开,使熔断体从插座中完全拔出,并具有较大的隔离距离,上盖亦可方便地从底座上撤出,便于开关的安装与安全拆换熔断体。
● 开关中底座、上盖、灭弧罩等均由耐弧塑料压制而成,为全塑型结构,具有良好的机械强度、阻燃性能与介电性能,且结构简单、拆装方便、安全可靠。灭弧罩中装有多片金属灭弧栅，加强了开关的灭弧能力,消除了飞弧的危害,提高了触头的使用寿命。
● 开关可带负荷操作,直接固定安装在开关柜上,可带辅助微动开关,用以指示开关的接通与分断。

四，主要技术参数

● 开关主要技术参数

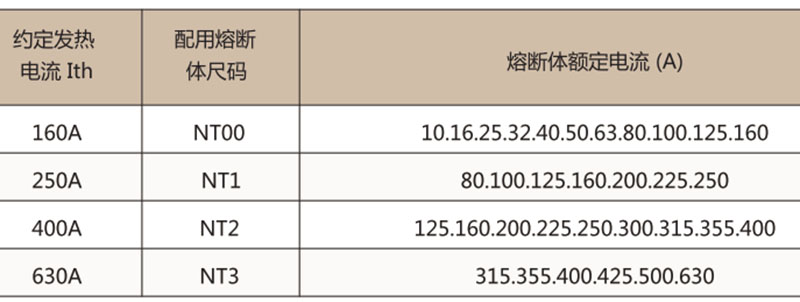

● 开关熔断体的配用关系

乐发II500

五，外形及安装尺寸

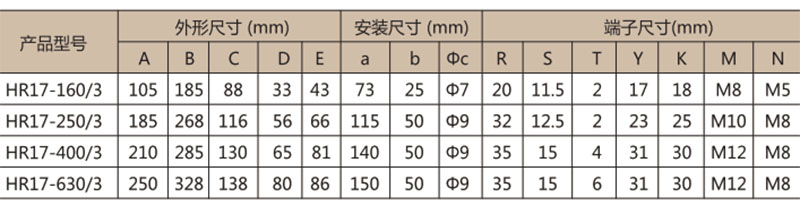

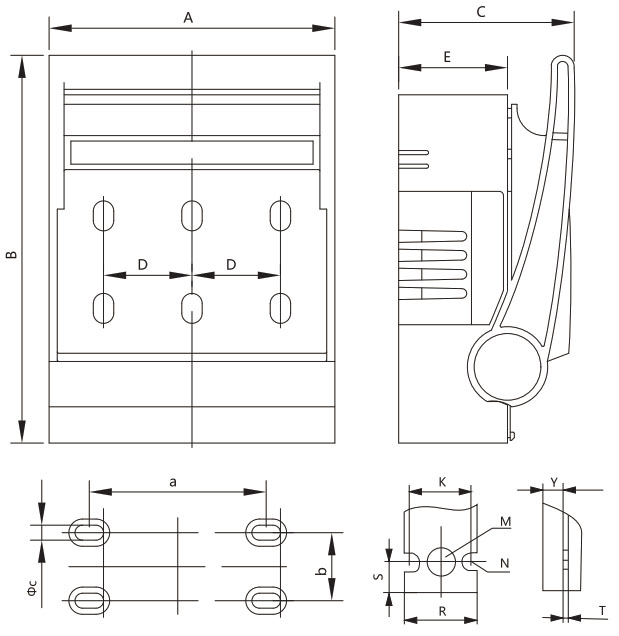

● HR17熔断器式隔离开关外形与安装尺寸
