CXMQ2分体式双电源自动转换开关CB级

一,CXMQ2分体式双电源自动转换开关介绍

当今科技日新月异,电力系统设备逐渐向集中监控化、智能化方向发展既弱点(电子)控制强电。本公司根据国外先进技术和国内用户的实际需要开发了新一代智能化双电源自动切换系统。它以微机控制系统为核心,采用电磁兼容性设计抗干扰性强、长期工作稳定可靠,配以大屏幕背光LCD显示,给用户行程一个良好的人机对话界面,操作警示简便及高度智能化,是一种理想的机电一体化新型双电源自动切换系统。开创了双电源自动切换系统向着智能化,网络化方向发展的新纪元,是国内同类产品的理想的更新换代产品。

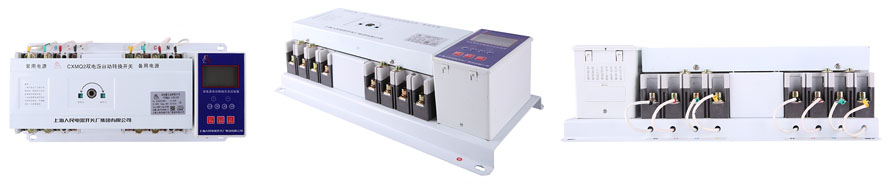

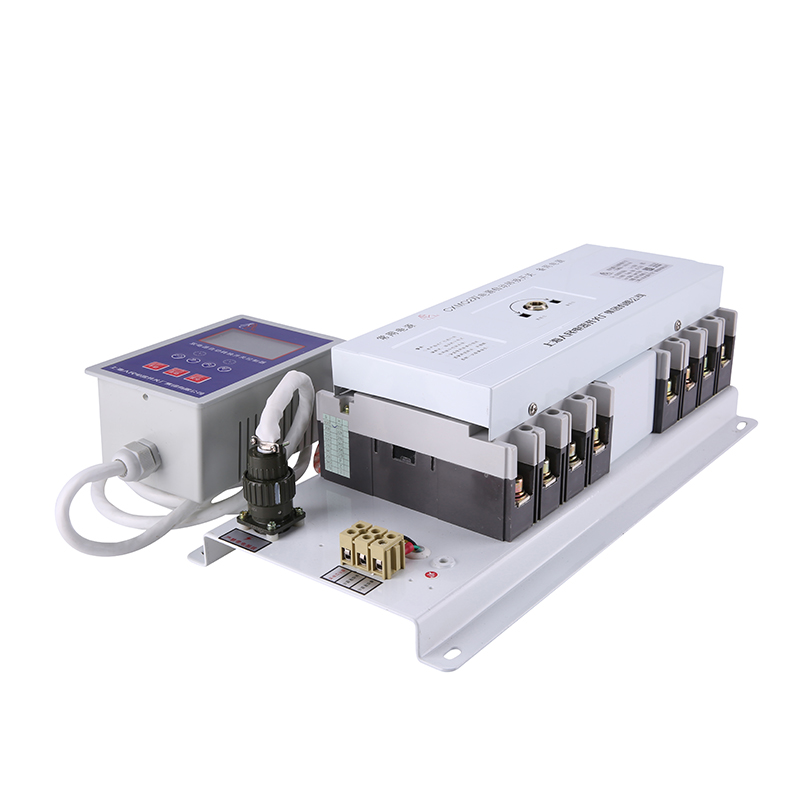

二,CXMQ2分体式双电源自动转换开关展示

CXMQ2分体式双电源自动转换开关CB级-乐发II500

三,CXMQ2 适用范围

CXMQ2电源自动切换系统适用于交流50Hz,额定电压400V,额定电流至1250A的双路电源的供电系统中,用以实现常用电源(N)与备用电源(R)之间的自动切换(也可设定为手动切换),使双电源供电用户实现无人值守变电所。本产品适用于特类、I类电力系统、高层建筑、住宅小区、军事设备、医院、机场、码头、商场、通信、消防、冶金、化工、纺织、石油、煤矿等不允许停电的重要场所。

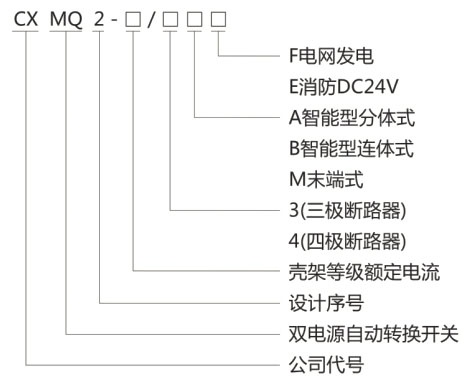

四,型号及含义

CXMQ2分体式双电源自动转换开关CB级-乐发II500

乐发II500常规型号:CXMQ2-225/4A,CXMQ2-400/4A,CXMQ2-630/4A



五,开关结构特征

乐发II500本智能转换开关由微电脑控制器和开关转换装置两大部分组成,两者之间有专用线缆连接。

开关由微电脑控制器、微型电动机、齿轮机、微动开关、操作键盘、LCD显示屏、塑壳断路器等组成。具有自动、手动操作,机械电气双重联锁等特点,满足供电、配电需要。

开关工作有三个状态位置供用户选择:常用电源(N)合、双分、备用电源(R)合,开关具有体积小,重量轻,工作稳定,使用方便等特点。



六,智能控制器功能

乐发II500CXMQ2是一款新型智能自保双电源转换开关。智能控制器由键盘位输入和(LCD)显示,可对常用电源(N)和备用电源(R)三相同步检测:对断相、过压、失压或欠压,低于额定工作电压值的75%时判为欠压,高于额定工作电压,120%时判为过压。备用电源(R)故障报警及双分,本机对检测结果做出处理,然后发出相应指令,处理结果可显示在(LCD)上,给用户一个良好的人机对话界面,报警亦可人工关闭,按键,当前无论工作在何等模式下,微机检测到异常数据,3S从异常电源断开进入双分保护状态,经延时(0-30S)转换到正常电源供电。例:自投自复,常用电源(出现异常将自动转换到备用电源(R)供电,如常用电源(N)恢复正常则自动返回,如两路工作电源同时出现故障,微机3S后将发出双分指令,其电源恢复正常者优先工作。)

工作模式:

自投自复(R)式 适用电网与电网

乐发II500自投不自复(S)式 适用电网与电网(备用优先型)

自投自复(F)式 适用电网与发电

(另可附加消防功能(DC24V)



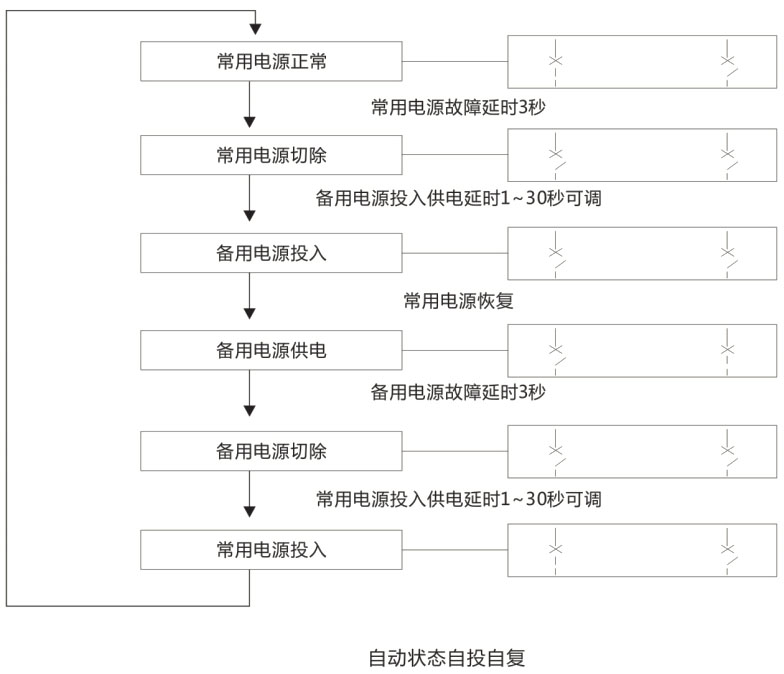

七,动作流程(电网-电网-自复)

CXMQ2分体式双电源自动转换开关CB级-乐发II500

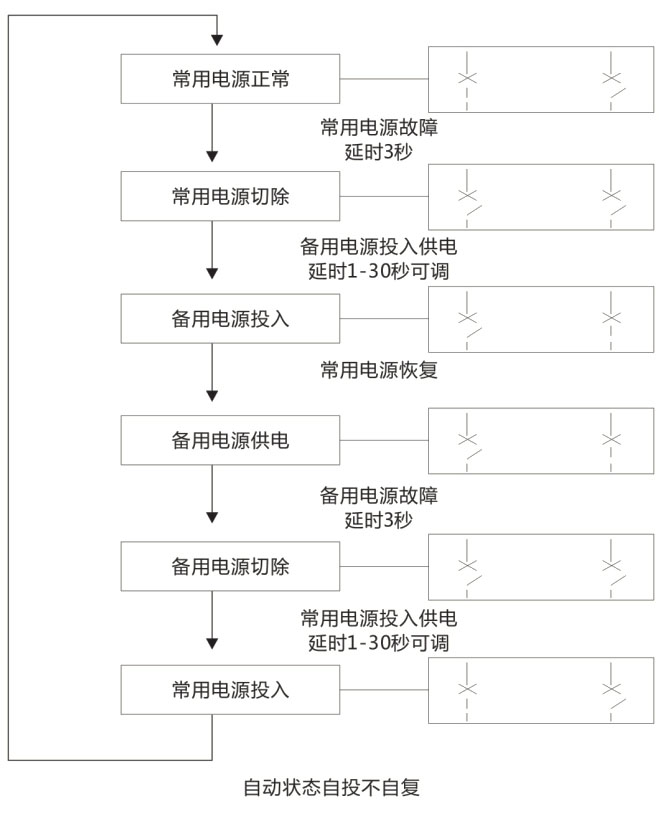

八,动作流程(电网-电网-不自复)

CXMQ2分体式双电源自动转换开关CB级-乐发II500

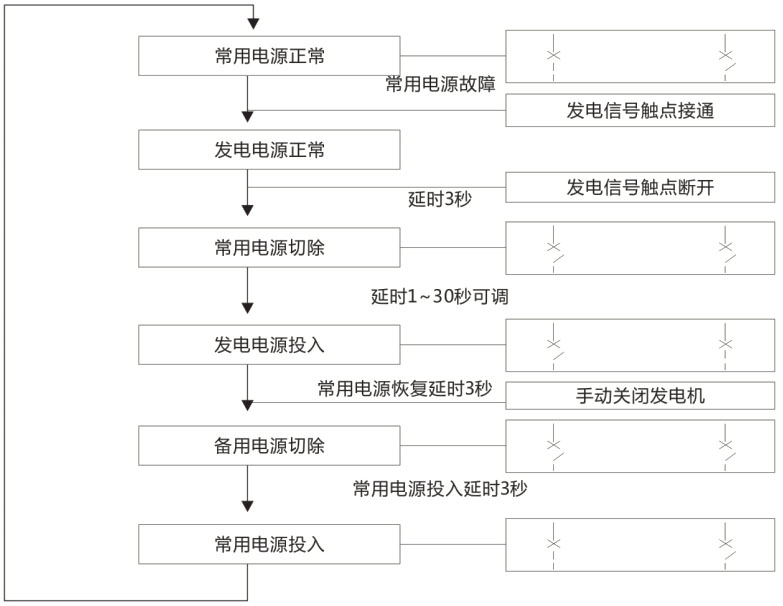

九,动作流程(电网-发动机)

.CXMQ2分体式双电源自动转换开关CB级-乐发II500

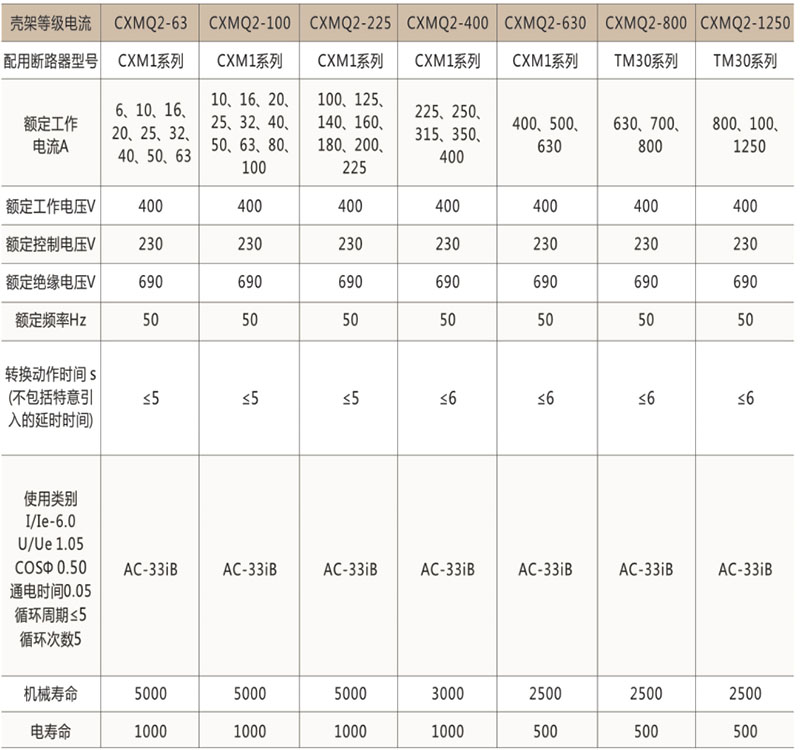

十,主要技术参数

CXMQ2分体式双电源自动转换开关CB级-乐发II500

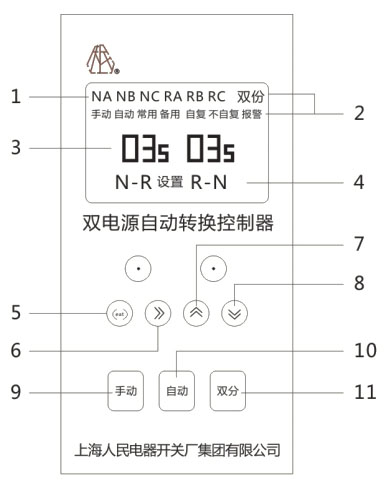

十一,控制器界面及操作说明

1、NA、NB、NC、RA、RB、RC,分别为常用备用状态标志字样,若其闪烁或缺少则表示该相有故障或失压;
2、手动、自动、常用、备用、自复、不自复,反映当前模式及状态,“报警”字样可通过“递减键”点按可设定报警功能开启或关闭,“双分”字样显示时表示消防复位或强制双分启用;
3、待机下转换延时时间与返回延时时间数值显示,设定模式下为参数代码值;
4、“N-R”闪动表示一路常用模式。“R-N”闪动表示二路常用模式,设定模式下作为状态标志,“N-R”显示为转换延时设定,“N-R”显示为返回延时设定;
5、“SET”设定键,进入参数修改的功能键;
6、“右移键”(复位键),在设定模式下可作为右移和下一步使用,在待机状态下点按此键可查询NA、NB、NC、RA、RB、RC六相电压的电压值;
7、“递增键”在设定模式下参数加键;
8、“递减键”(复用键)在设定模式下参数减键,在待机状态下点按可开启或关报警功能;
9、“手动键”在待机状态下点按可循环常用备用转换;
10、“自动键”在手动模式下按自动键,可根据微机自动检测运行(上电默认自动模式);
11、“双分键”在自动或手动模式下,按下此键可强制分断负载供电电源。

CXMQ2分体式双电源自动转换开关CB级-乐发II500

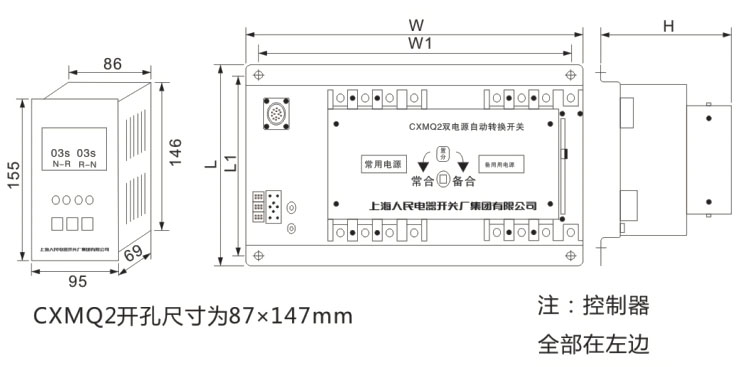

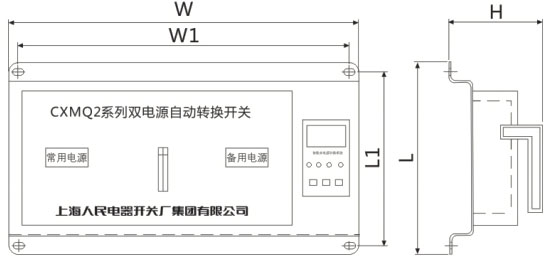

十二,双电源转换开关外型及安装尺寸

CXMQ2分体式双电源自动转换开关CB级-乐发II500

注:控制器全部在左边

CXMQ2开孔尺寸为87×147mm

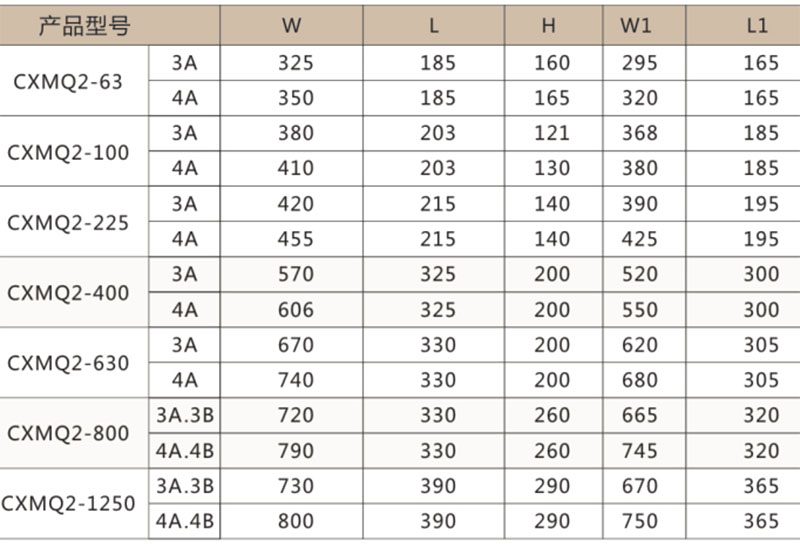

CXMQ2(分体式)双电源自动转换开关外型及安装尺寸(mm)

CXMQ2分体式双电源自动转换开关CB级-乐发II500

CXMQ2分体式双电源自动转换开关CB级-乐发II500

乐发II500注:控制器除100A、225A在右边,其余A数全部在左边

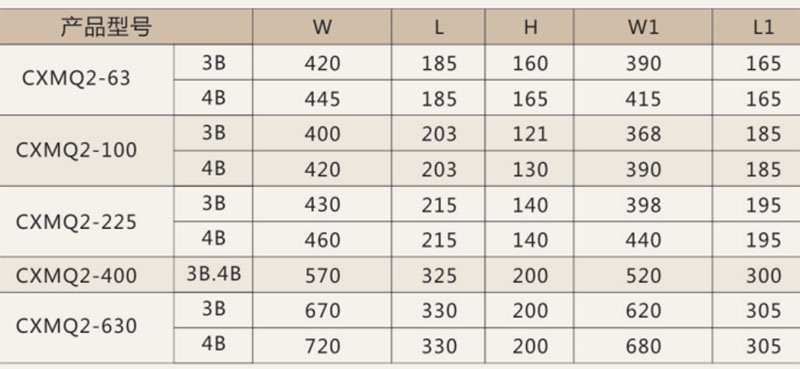

CXMQ2(连体式)双电源自动转换开关外形及安装尺寸(mm)

CXMQ2分体式双电源自动转换开关CB级-乐发II500

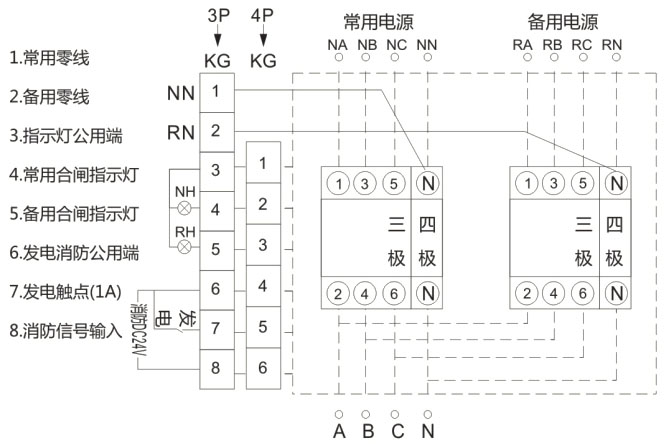

十二,分体式接线原理图

CXMQ2分体式双电源自动转换开关CB级-乐发II500

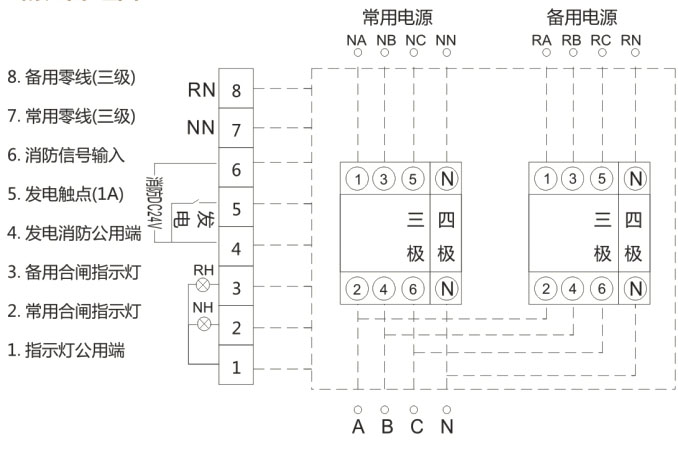

十三,连体式接线原理图

CXMQ2分体式双电源自动转换开关CB级-乐发II500

十四,订货须知

用户在订货时应按型号及含义注明智能系统的型号,规格断路器框架电流、极数、功能、切换方式、额定脱口电流。
例如:CXMQ2-100/4A 63A
CXMQ2智能双电源自动切换系统,壳架电流为100A,分体式,额定脱口电流为63A。



十五,售后服务

本智能系统质保期为一年,质保期内实行“三包”既包修、包换、包退。质保期外本公司可终身维护,费用由用户承担。
为使用户尽快掌握本智能系统维修与操作,本公司可免费为用户培训专业的检修和操作人员。
