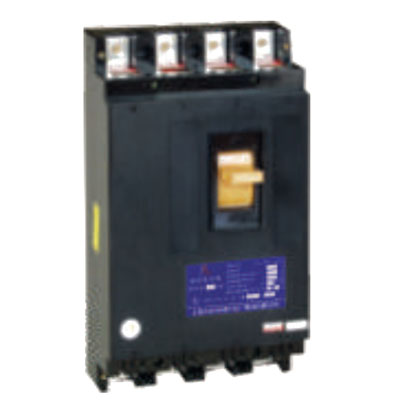

SRM10LE 系列漏电断路器

一,SRM10LE漏电断路器主要技术性能

SRM10L系列漏电断路器(以下简称漏电断路器),适用于交流50Hz,额定工作电压为380V,额定电流至400A,电流中性点接地的电路中,作漏电保护之用可用来防止设备绝缘损坏,产品接地故障电流而引起的火灾危险。同时可保护线路过载及短路,亦可作为线路的不频繁转换、电动机的不频繁启动之用。

漏电断路器按GB14048-2标准设备、制造与检验。

二,SRM10LE 漏电断路器工作和适用范围

安装地点的海拔不超过2000m。
周围空气温度
周围空气温度不超过+40℃,且其24h的平均温度值不超过+35℃
周围空气温度的下限不低于-5℃。
大气条件:
高温度为+40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的
相对湿度,例如20℃时达90%。对由于温度变化偶尔产生在产品上的凝露应采取特殊的措施。
污染等级:3

安装类别:III
● 漏电断路器安装场所附近的外磁场在任何方向不超过地球磁场的5倍。
● 断路器安装电磁环境内为环境B。

三,SRM10LE 型号与含义

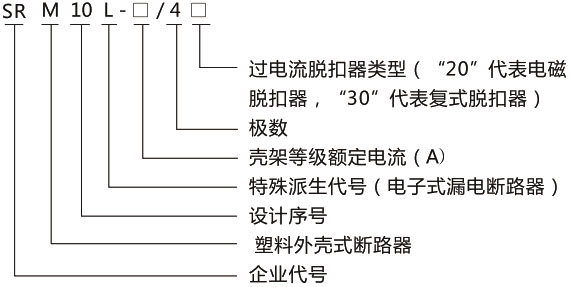

● SRM10LE型号含义解读如下

SRM10LE 系列漏电断路器-乐发II500

乐发II500上海人民电器开关厂,SRM10-250,SRM10-400,SRM10LE漏电断路器



四,主要技术参数

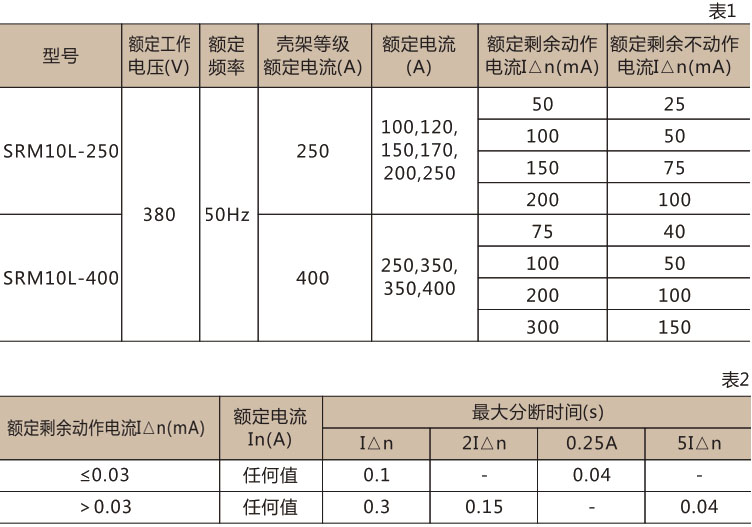

● 漏电断路器额定值见表1
乐发II500 ● 漏电断路器******分断时间见表2

SRM10LE 系列漏电断路器-乐发II500



额定短路分断能力应不低于表3的规定:

SRM10LE 系列漏电断路器-乐发II500

主电路中不导致动作的过电流极限值
漏电断路器在多相电路不平衡负载时及平衡负载时,不导致误动作的过电流极限值为6In。

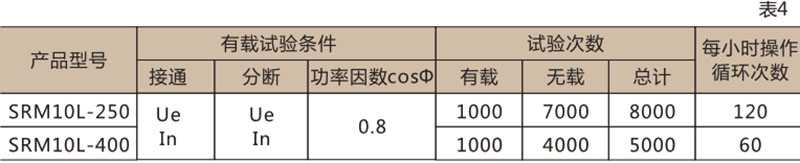

操作循环次数与试验参数应符合表4的规定。

SRM10LE 系列漏电断路器-乐发II500

漏电断路器过电流脱扣器的特性。

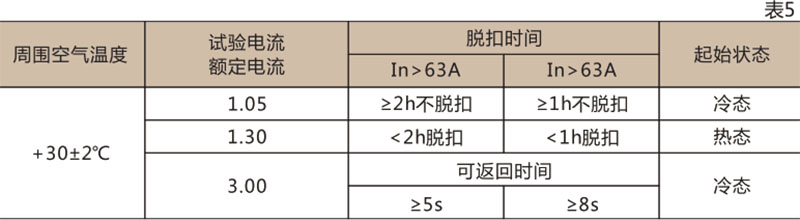

乐发II500 过电流脱扣器的反时限动作特性见表5

SRM10LE 系列漏电断路器-乐发II500



五,外形尺寸和安装尺寸

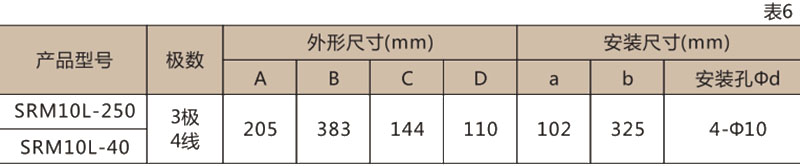

乐发II500SRM10LE 系列漏电断路器的外形尺寸和安装尺寸符合表6及图1要求。

SRM10LE 系列漏电断路器-乐发II500

SRM10LE 系列漏电断路器-乐发II500

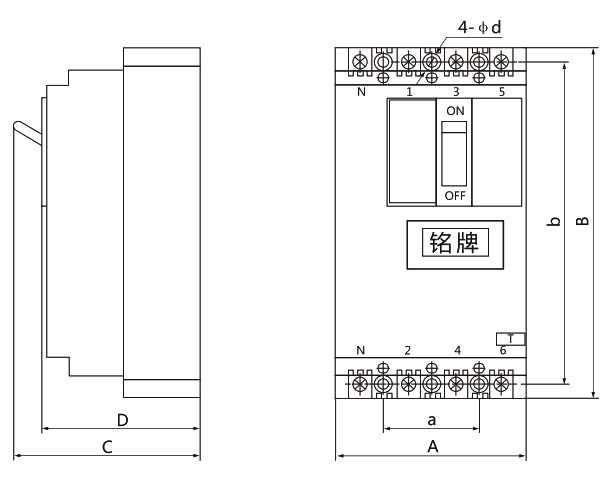

图1  三极四线漏电断路器外形尺寸和安装尺寸



六,订货须知

用户订货时必须说明:
● 漏电断路器的名称及型号;
● 漏电断路器的额定电流(A);
● 漏电断路器的额定剩余动作电流(mA);
● 数量。
例如:订购SRM10L-250漏电断路器,四极,额定电流200A,额定剩余动作电流150mA,数量50台。可写为:SRM10L-250/430 200A,150mA,50台。



上海人民电器开关厂常规型号有:乐发II500SRM10-250,SRM10-400
