一，RH3-63系列隔离开关用途

乐发II500RH3系列隔离开关，适用于交流50Hz/60Hz、额定电压230V（1P.2P）/400V（2P.3P.4P）额定电流至100A的电路中，主要供无负载情况下接通或断开电路，作为线路与电源接通或隔离之用。尤其适合线路检修时有效隔离电源并防止意外合闸，以确保检修人员的操作安全。

开关符合GB/T14048.3、IEC60947-3标准要求。

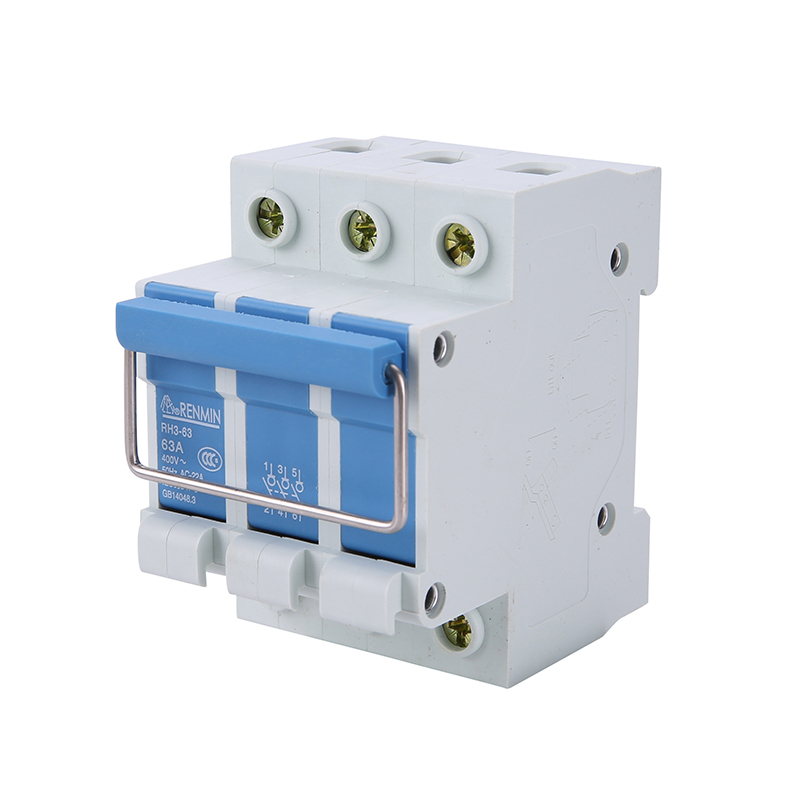

二，RH3-63系列隔离开关展示

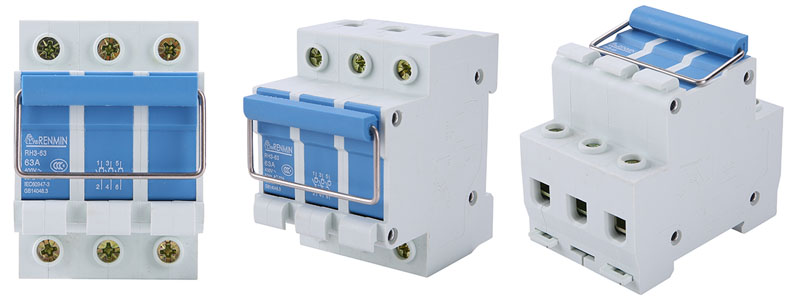

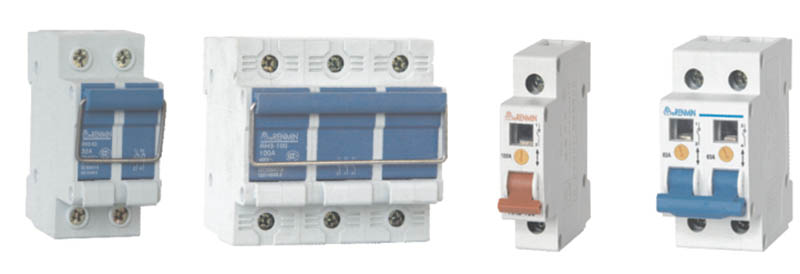

RH3-63系列隔离开关展示 2

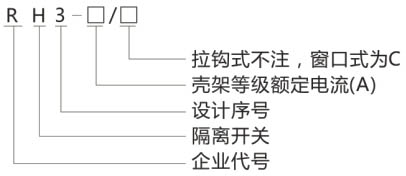

三，RH3-63系列隔离开关及含义

乐发II500常规型号有：RH3-63 1P/2P/3P/4P,RH3-100 1P/2P/3P/4P

四，规格及参数

● 规格
按壳架等级电流Inm：63型、100型
按极数分：单极、二极、三极、四极；
额定频率：50Hz/60Hz
● 基本参数和主要性能
壳防护等级：IP20;
额定工作电压Ue：230V（1P.2P）/400V（2P.3P.4P）；
额定电流Ie：63型：6A、10A、16A、20A、25A、32A、40A、50A、63A;
100型：63A、80A、100A;
操作性能：无负载操作寿命为8500次；正常负载操作寿命为1500次，总计寿命10000次 ；

乐发II500额定绝缘电压Ui:400V;

乐发II500额定短时耐受电流Icw：1.2A/S；

乐发II500额定短路接通能力Icm：2.84kA。

五，正常工作和安装条件

● 海拔高度不超过2000米；
● 周围空气温度不超过±40℃时不超过50%，在较低温度下允许有较高的相对湿度例如20℃时达90℃，并考虑到因温度变化发生在产品表面上的凝露；
● 污染等级：2；
● 采用标准安装轨（TH35-7.5型）安装；
● 使用类别：AC-22A；
● 安装条件：开关正常为垂直安装（上端为进线），手柄向上推合，触头接通；往下扳则触头断开，再将手柄扣住可避免意外合闸。

六，规格和技术参数

乐发II500开关系直接手柄操作、模数化、标准化导轨安装结构，尤其适合做终端组合电器的配套隔离开关元件，由于动静触头采用合理的接触形式，导电和稳定性好。操作绝缘手柄与动触头连为一体，动触头随手柄拉开而断开，且明显可见，无需另设闭合位置指示器。因手柄上附有一环箍，可与下端搭钩紧紧扣住，故可避免意外合闸，特别合适非专业人员使用。

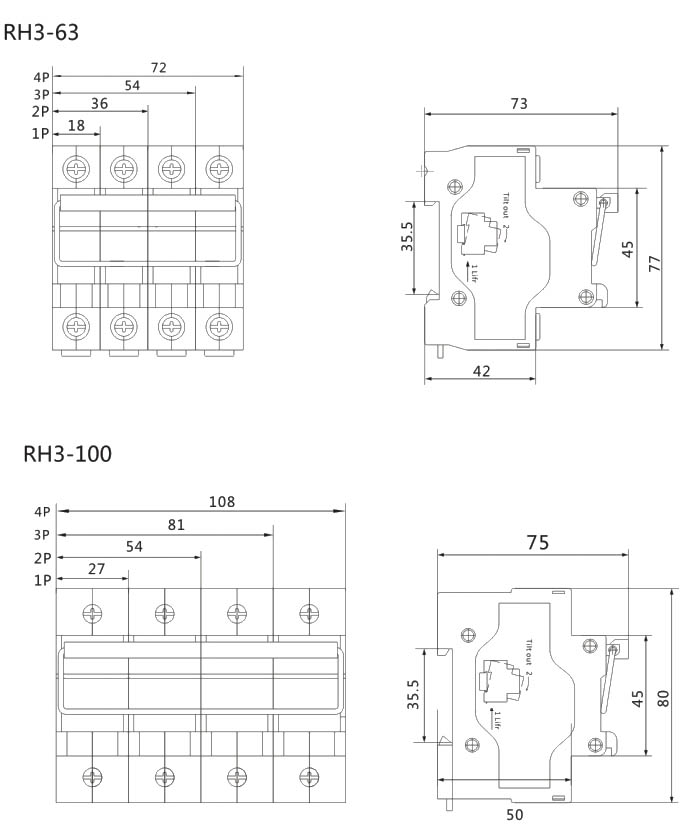

七，外形及安装尺寸

八，订货须知

用户订货时必须说明：
● 产品型号和规格；
● 极数；
● 额定电流；
● 数量
例：RH3-1P,63A,100台
