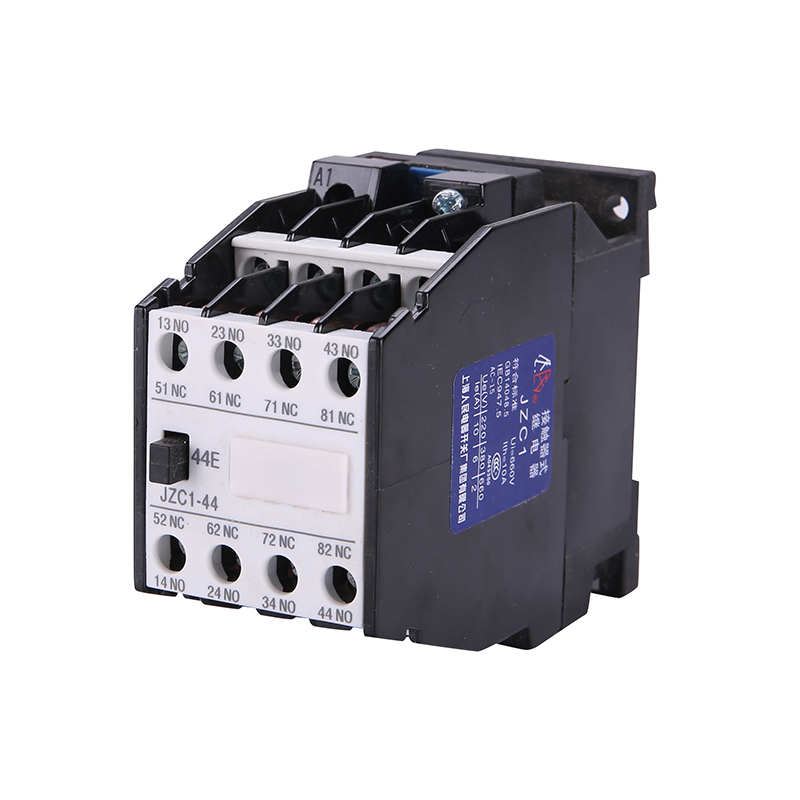

JZC1中间继电器

一,JZC1中间继电器介绍

JZC1系列接触器式继电器是一种中间继电器(以下简称继电器),适用于控制交流50Hz或60Hz,额定工作电压至660V及直流额定电压至220V的控制电路中,作控制各种线圏,以及信号放大或将信号传递给有关控制器元之用。

继电器按GB14048.5设计,制造与检查。

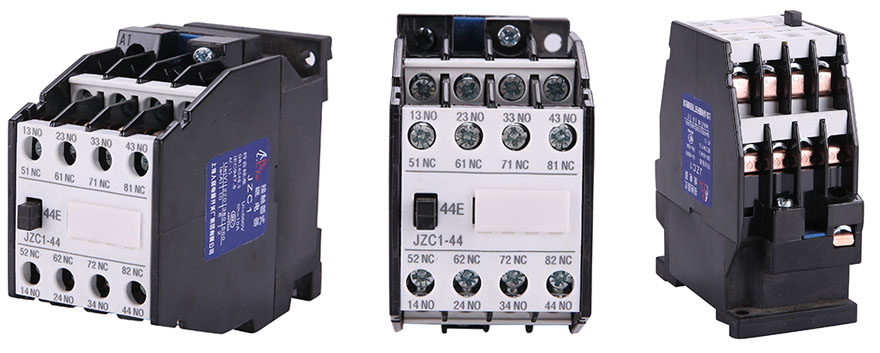

JZC1中间继电器-乐发II500

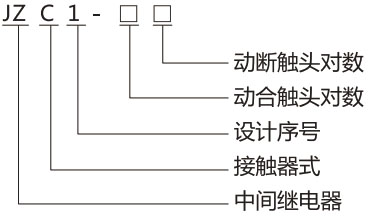

二,JZC1 型号及含义

JZC1中间继电器-乐发II500

常规型号:JZC1-22,JZC1-31,JZC1-44,JZC1-80



三,JZC1 正常安装与使用条件

● 周围空气温度上限值:不超过+40℃,且24h内的平均温度值不超过+35℃;下限不低于-5℃;● 海拔不超过200Om;
● 大气条件
高温度为+40℃时,空气的相对湿度不超过50%;在较低的温度下可以允许有较高的相对湿度,例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊措施;
● 污染等级: 继电器污染等级3;
● 冲击与振动: 产品应安装和使用在无显著摇动、冲击和振动的地方;
● 安装位置: 安装面对垂直面的倾斜不超过±5°;
● 安装类别: 继电器安装使用类别Ⅲ。



四,结构特点

继电器采用E形铁芯,双断点桥式触头系统和直动式运动结构,动作轻便灵活。売体由底座与上基组成,上基座分为单层和双层,能方便地组成4对和8对触点。売体显著位置明确指示出继电器的工作状态,外売防护等级为IP20,具有防触指功能,有效地防止人体直接触继电器的带电部位。



五,JZC1技术参数

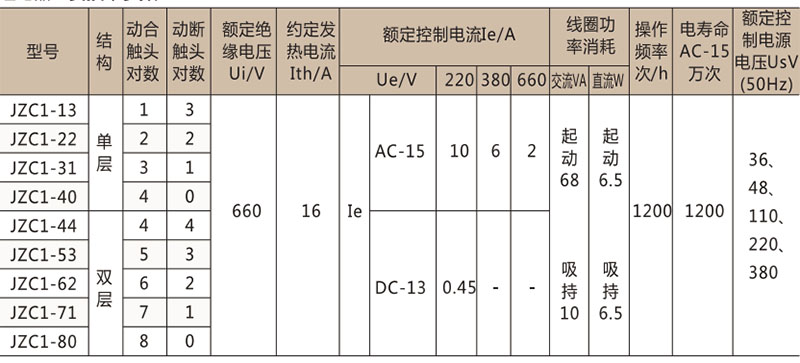

继电器主要技术参数

JZC1中间继电器-乐发II500

继电器的动作特性

断路器在额定控制电源电压(Us)的85%~110%范围内任何值能可靠吸合,在20~75%范围内可靠释放。



六,外形及安装尺寸

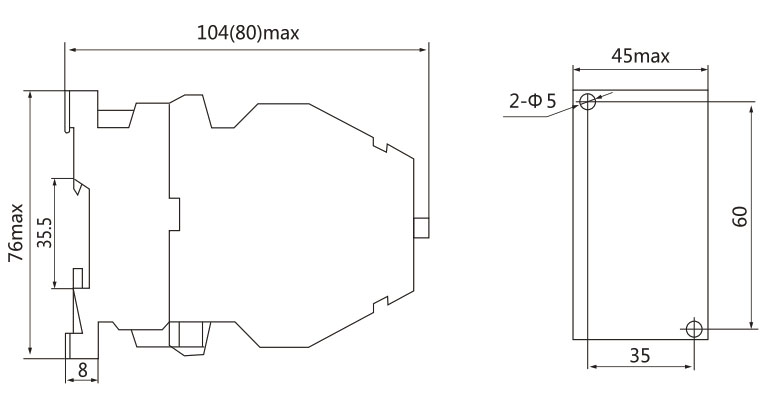

乐发II500外形及安装尺寸见下图(单位mm)

乐发II500继电器TH35-7.5导轨安装或螺钉安装。

JZC1中间继电器-乐发II500

乐发II500关键词:上海人民电器开关厂,JZC1-22,JZC1-31,JZC1-44,JZC1-80,JZC1中间继电器



七,订货须知

订购产品时请注明完整的型号、额定控制电源电压,订购数量。

例:JZC1-44、380V 50只。
