LYS4系列电涌保护器

一,LYS4电涌保护器用途

乐发II500雷电的破坏力极大,雷电波会直接或间接(通过电磁感应)侵入各电气通道和金属通道(如电源线、信号线、金属或管道等)。由此产生的雷电过压和浪涌电压将对电器设备、通讯信息系统产生很大的危害,轻则毁坏线路,重则损坏电器设备,使系统瘫痪,造成难以估量的损失。LYS4型电源保护器就是用来保护低压电网中各类电器设备免受雷电过电压和各种浪涌电压的侵害,是理想的过电压保护装置。

LYS4系列电涌保护器适用于交流50Hz/60Hz,额定电压380V及以下的TT、IT、IN-S、TN-C-S等供电系统,可作为雷击时等电位连接,该产品内置失效脱离装置,当电源保护器因过流过热击穿失效时,失效脱离装置能自动的将其从电网上脱离,同时可视警告指示模块可在有工作电压情况下进行更换。

产品符合GB/T18802.1标准要求。

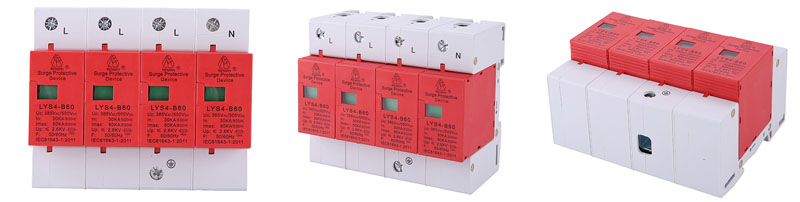

二,LYS4电涌保护器展示

LYS4系列电涌保护器-乐发II500

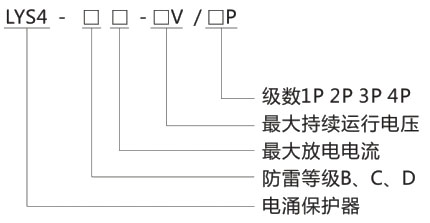

三,LYS4电涌保护器型号含义

LYS4系列电涌保护器-乐发II500

常规型号有:LYS4(SPD)/1P,LYS4(SPD)/2P,LYS4(SPD)/3P,LYS4(SPD)/4P



三,LYS4电涌保护器产品特点

● 采用内部接线,整体结构紧凑,安装接线方便。
● 高速反应,动计时间小于25ns。
● 工作状态显示明显,绿色(正常)、红色(故障)。
● 可附加功能,如声光报警(B)、故障遥信接点(X)。

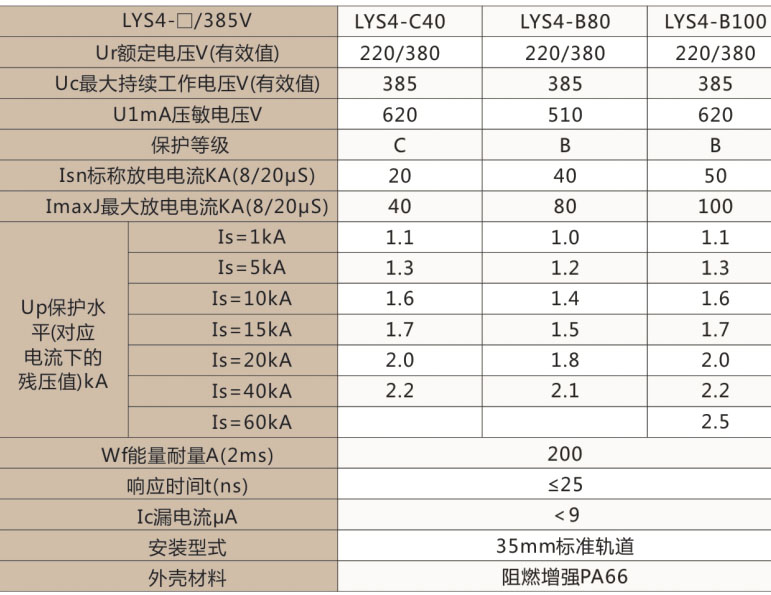

四,主要技术参数

LYS4系列电涌保护器-乐发II500



五,LYS4作用说明

LYS4型电涌保护器用于单相系统(相线L+零线N)、三相三线(三线3L)和三相四线(三线3L+零线N)系统的低压交流电源,保护其电气设备免受雷电过电压和各种浪涌电压的损害。(故该产品称为电涌优护器)具体使用参考如下:
● 单相(一个模块),用于220V单相系统,其零线和地线直接相连。(L-NPE)
● 二极(二个模块组合)用于220V单相系统(L-PE,N-PE)。
● 三极(三个模块组合)用于380V三相三线系统(L1-PE、L2-PE、L3-PE).
● 四极(四个模块组合)用于380V/220V三相四线系统。(L1-PE、L2-PE、L3-PE、N-PE、TN系统)、(L1-N、L2-N、L3-N、N-PE、TT系统)。
注:L:相线N:零线Pe:地线
电源保护器正常工作室,指示牌为绿色。当模块失效后,指示牌变为红色。有声光报销功能的防雷器,当模块失效时报警器发出蜂鸣声,并有红灯显示。摇信功能,当模块失效时,报警器发出蜂鸣声的同时还能送出闭合和断开的触点信号,供远距离监控。

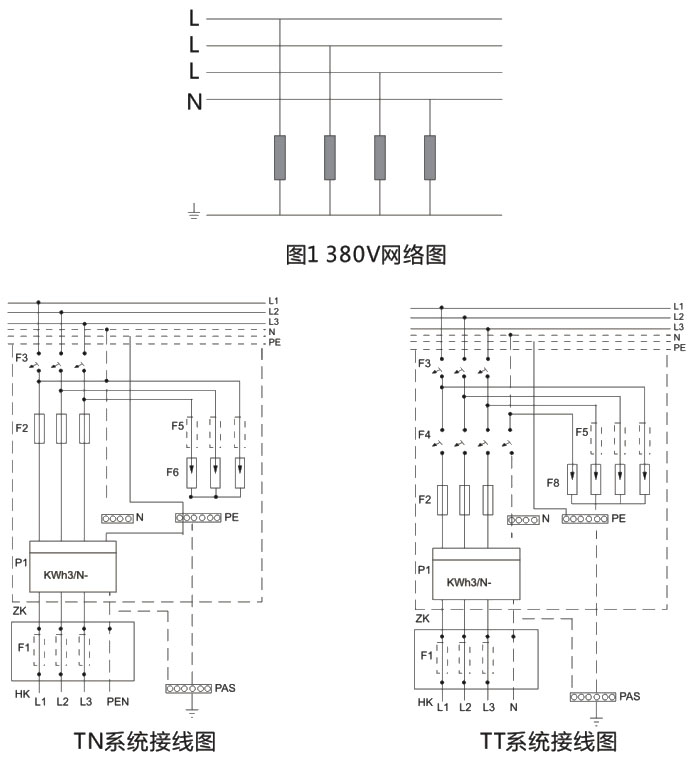

六,LYS4接线图

LYS4系列电涌保护器-乐发II500

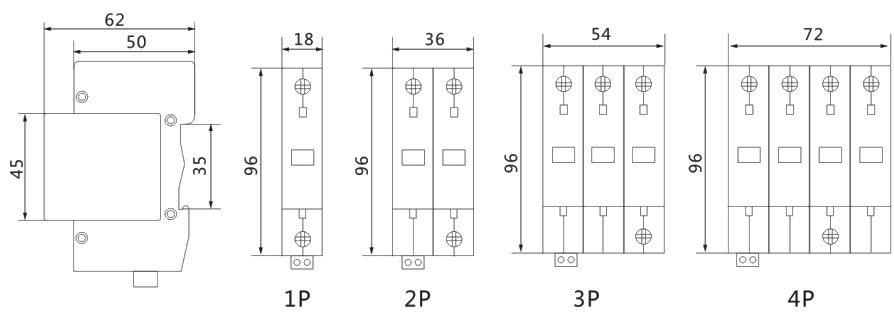

七,LYS4外形安装尺寸

LYS4系列电涌保护器-乐发II500
