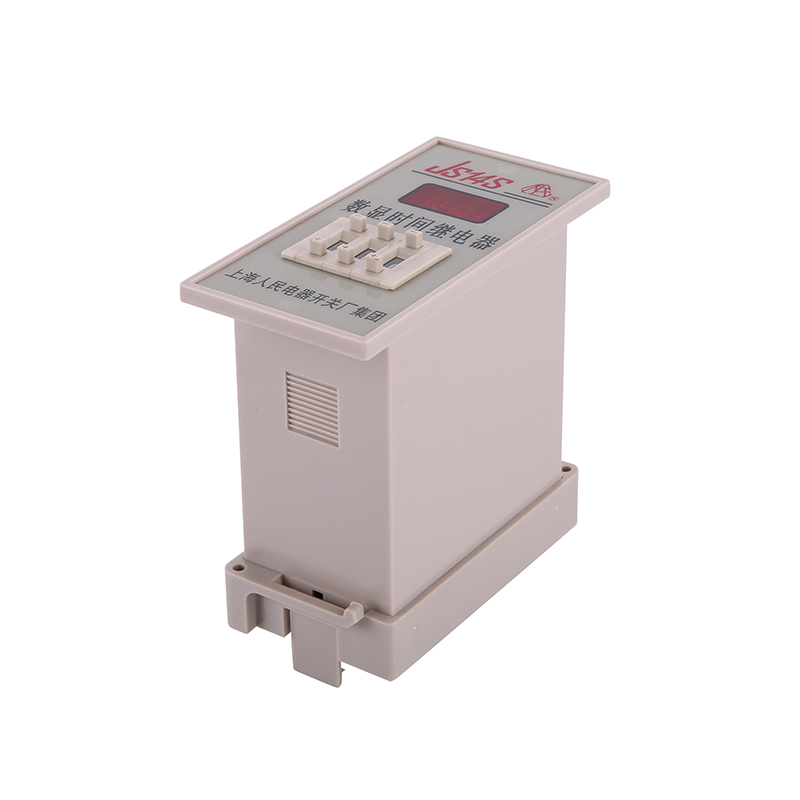

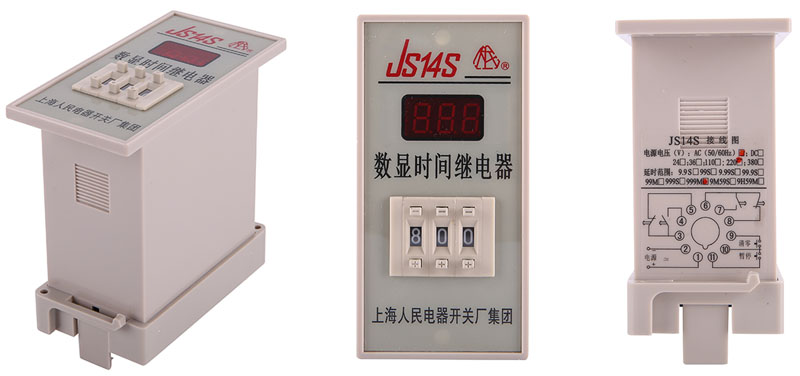

一，JS14S时间继电器介绍

乐发II500JS14S系列数显式时间继电器(以下简称继电器),适应于交流50/60Hz,额定控制电源电压380V以下或直流24V的控制电路中作时间控制元件,按预置的时间接通或分断电路.

产品符合JB/T10047、GB14048.5、IEC60947-5-1标准的要求。

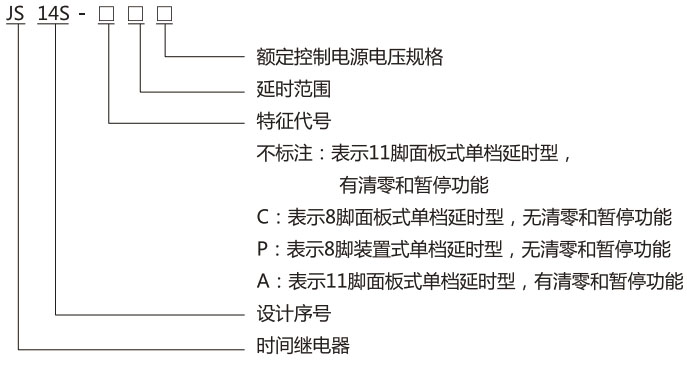

二，JS14S型号及含义

关键词：上海人民电器开关厂,JS14S,JS14S时间继电器

三，JS14S主要参数及技术性能

● 产品型号:JS14S、JS14S-P(JS14PS)、JS14S-C(JS14C)、JS14SA(DH145);
● 电源电压:AC:36V、48V、110V、220V、380V、50/60Hz;DC24V
● 电源电压范围:电源电压的85%~110%
● 工作方式: 通电延时
● 触点数量: 延时2转换
● 触点容量: 220VAC 3A电阻负载
● 延时精度: ≤1%
● 复位时间: 不大于100ms
● 电气寿命: 1X10
● 机械寿命: 1X10
● 辅助电路使用类别: AC-15、DC-13
● 功耗: ≤3VA
● 安装方式: 面板式

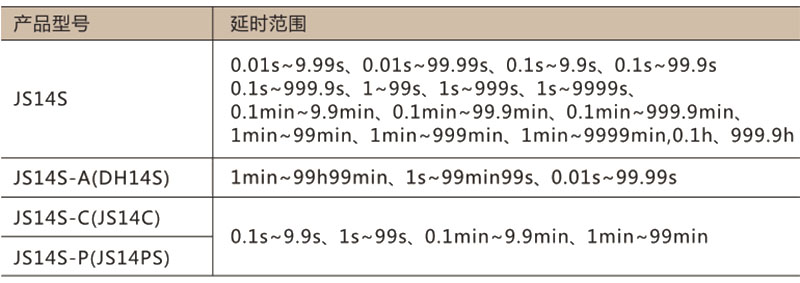

● 延时范围

● 抗干扰耐受能力

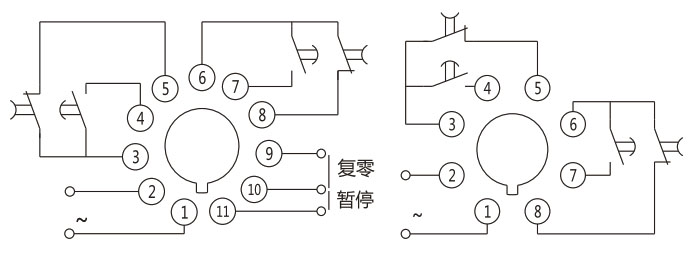

四，JS14S接线图

注意：复零和暂停端子切勿从外输入电压

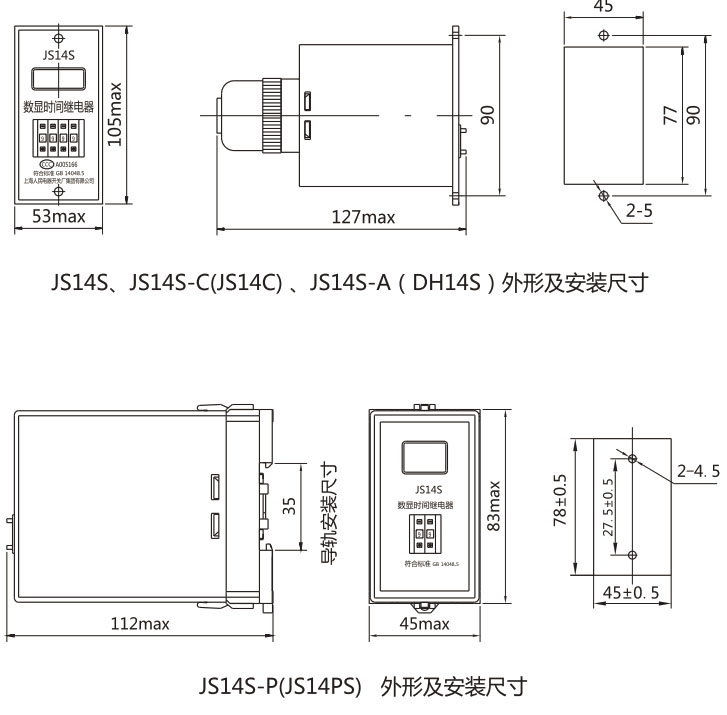

五，外形及安装尺寸

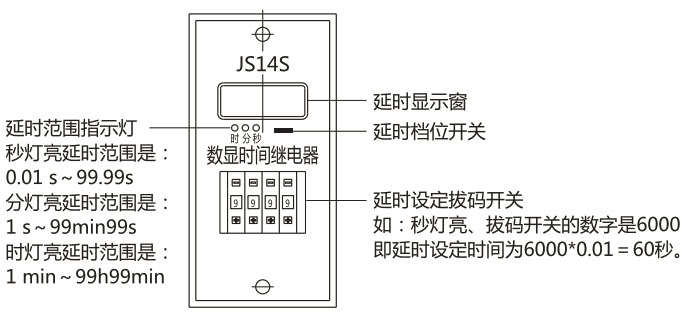

六，面板说明

七，正常工作条件和安装条件

● 周围空气温度:上限值不超过+40℃，下限值不超过-5℃,24小时的平均值不超过+35℃。
● 海拔高度不超过2000m。
● 大气条件:高曙度为+4℃时,空气相对显度不超过50%,在较低的温度下可允许有较高的相对湿度,对由于温度变化偶尔产生的凝露应采取特殊的措施。
● 污染指数为3。
● 安装类别为Ⅱ。
● 请不要将继电器安装在以下环境中：
强烈的振动以及冲击的地方；
强烈的碱性或是酸性的场所；
太阳直射的地方；
有强烈的磁性和高压干扰的地方。

八，订货须知

乐发II500用户在订货时应注明继电器型号、规格、额定电压和数量。

乐发II500例:JS14S 999S AC220V 数量100台。
