DZ30LE-32系列漏电断路器

一,DZ30LE-32小型断路器用途

DZ30LE-32漏电断路器(以下简称断路器),适用于交流50Hz或60Hz、额定工作电压230V、额定电流32A电路中,额定短路分断能力不超过4500A的保护配电线路中,作为线路不频繁接通,分断和转換之用,具有过载、短路和漏电(触电)保护功能。

断路器符合GB/T16917.1标准要求

DZ30LE-32系列漏电断路器-乐发II500



二,正常工作和安装条件

海拔高度:不超过2000米;
周围空气温度:不超过+40℃,不低于-5℃,且24小时内平均值不超过+35℃;
安装地点的相对湿度:在高温度为+40℃时不超过50%,在较低温度下允许有较高的相对湿度例如20℃时达90%,并考虑到因温度变化发生在产品表面上的凝露;
安装条件: 安装在无冲击振动及无雨雪侵袭的地方;在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘;
污染等级: 2;
安装类别: Ⅲ;

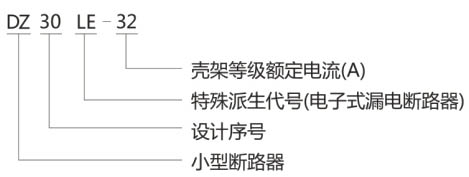

三,DZ30LE-32断路器型号及含义

DZ30LE-32系列漏电断路器-乐发II500

乐发II500常规型号有:DZ30LE(DPN)-32/C32,DZ30LE(DPN)-32/C20,DZ30LE(DPN)-32/C16



四,主要技术参数和性能

断路器极数为: 2P(1个保护极,N极可开闭)
断路器的瞬时脱扣型式为: C型
断路器的额定电流为: 6A、10A、16A、20A、25A、32A;
断路器的额定剩余动作电流: 30mA
断路器的额定工作电压为 :230V

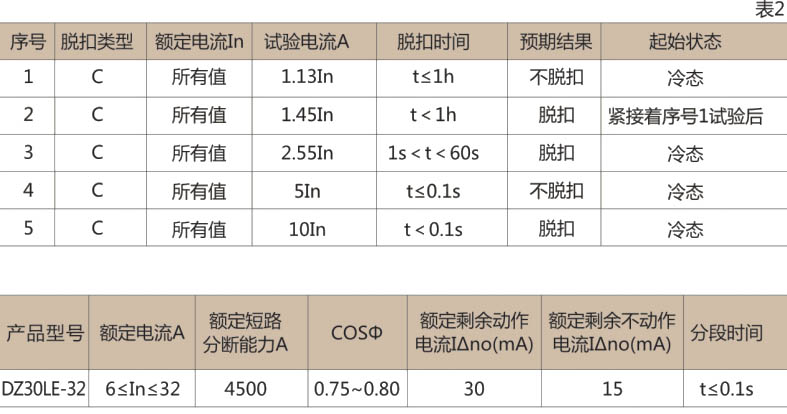

过电流脱扣特性:断路器在正常安装条件和基准环境下(30-35)℃下,过电流脱扣特性符合表2的规定。

DZ30LE-32系列漏电断路器-乐发II500

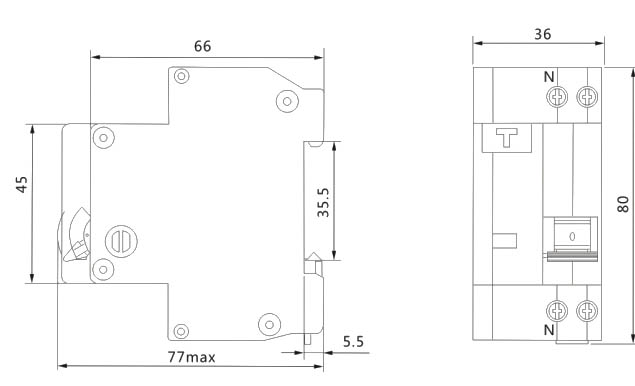

五,外形尺寸与安装尺寸

DZ30LE-32系列漏电断路器-乐发II500



六,订货须知

用户订户时必须说明:
● 产品型号和规格;
● 额定电流;
● 订货数量;
例:订购DZ30LE-32漏电断路器,额定电流32A,数量1000台。可写为:DZ30LE-32,32A,1000台。
